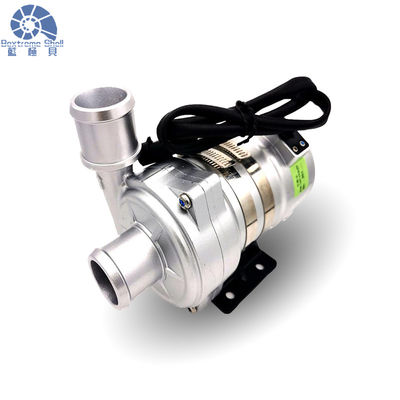

OWP-BL43-200 SERIES ब्रशलेस डीसी पानी पंपउच्च लिफ्ट 24 वी डीसी इलेक्ट्रिक वाटर पंप 250W इलेक्ट्रिक वाहन इंजीनियर वाहन के लिए

■ तापमान पैरामीटर

मध्यम तरल तापमानः -40°C से +85°C (-40°F से +185°F) परिवेश का कार्य तापमानः -40°C से +120°C (-40°F से +248°F) भंडारण तापमानः -40°C से +70°C (-40°F से +158°F)

(100 °C तक, लेकिन यह सेवा जीवन को छोटा करेगा)

■ सिस्टम दबाव

-0.2 से 2.5 बार (100°C (212°F) ।

सेवा जीवन नामित वोल्टेज और 36°C ((86°F) परिवेश तापमान के आधार पर 20,000 घंटे से अधिक है।

■ वोल्टेज रेंज

नामित 24V पानी पंप, काम करने योग्य सीमा 18V - 32V

हालांकि मोटर को एक विस्तृत वोल्टेज और तापमान रेंज में इस्तेमाल किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा,पंप को ताप विकिरण के संपर्क में नहीं लाया जा सकता है.

■तकनीकी विवरण (तरल पदार्थ के संपर्क में संबंधित भाग)

पंप सिर आवासः एल्यूमीनियम मिश्र धातुImpeller: PPS+GF

ढाल गुहाः पीपीएस+जीएफ

शाफ्ट आस्तीनः कार्बोरुंडम कम्पोजिट सामग्री

शाफ्टः स्टेनलेस स्टील ((3CR14) शाफ्ट

चुंबक आवासः पीपीएस प्लास्टिक कैप्सूल

सील रिंगः ईपीडीएम

■ड्राइविंग डिवाइस (मोटर सहित)

ड्राइविंग रोटर: पीपीएस प्लास्टिक कैप्सूल मैग्नेट

स्क्रू और नट्स: SUS 304 स्टेनलेस स्टील

ड्राइविंग मोटरः ब्रशलेस मोटर

मोटर तार फ्रेम: पीपीए जीएफ

पंप आवासः रेत और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस।

ब्रैकेटः स्टील बेस

ब्रैकेट रिंगः यूएस 304 स्टेनलेस स्टील

IP68 रेटिंग के आधार पर जलरोधक (en60529)

कनेक्टर का मॉडलः AMP282104-1 (मिश्रित प्लग AMP282080-1)

नोजल व्यास:40 मिमी (1.5 इंच)

■प्रदर्शन मापदंड

विद्युत पैरामीटर

■ माउंटिंग निर्देश

ओडब्ल्यूपी-बीएल४३-२०० सीरीज के पंप सेंट्रीफ्यूगल पंप होते हैं जिन्हें पूर्व-भरे हुए होने की आवश्यकता होती है,

पंप प्रणाली की सबसे कम स्थिति में स्थापित यह सुनिश्चित करने के लिए कि impeller हमेशा तरल में डूबा है, या पूर्व भरा पंप बिजली पर जाने से पहले.

1: पंप सूखी चलने नहीं होना चाहिए, भले ही यह सूखी चलने के लिए 15 मिनट के लिए कर सकते हैं (15 मिनट सूखी चलने के बाद, यह स्वचालित रूप से बंद हो जाएगा), सूखी चलने शोर करेगा,भी शाफ्ट और शाफ्ट आस्तीन के लिए घर्षण में वृद्धि.

2पंप के इनलेट को जोड़ने के लिए अनुशंसित व्यास पाइप का प्रयोग करें, यदि आप छोटे व्यास के नली पंप इनलेट का उपयोग करते हैं, पंप में नकारात्मक दबाव के कारण,बाहर की हवा पाइपलाइन के माध्यम से पंप में प्रवेश करने के लिए आसान है, यह पंप प्रदर्शन गिरावट कर देगा, और यह भी हवा के बुलबुले पंप को नुकसान कर सकते हैं।

3: पंप के इनलेट दिशा से देखा जाए तो इम्पेलर घड़ी की दिशा में घूमता है (आउटलेट पोर्ट पर तीर देखें) ।

4: पंप लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।

5सूखापन से बचने के लिए (वायु रोलर में फंस जाती है),पानी पंप के आउटलेट पोर्ट को वर्टिकल या रोलर के ऊपरी हिस्से में होना चाहिए (चित्र 1 देखें) ।

6: कनेक्टेड पाइप को लंबवत रूप से स्थापित किया जाना चाहिए (या 20 सेमी में कोहनी नहीं) ताकि हवा को आसानी से बाहर निकाला जा सके, आउटलेट पाइप का उपयोग 90 डिग्री कोहनी से कम नहीं किया जाना चाहिए (चित्र 2 देखें) ।

7: तरल माध्यम के रूप में समुद्र के पानी या बड़े अनाज अशुद्धता तरल के साथ अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।

■ ध्यान

1. कार्य परिवेश का तापमानः-40°C--120°C, स्थापना के दौरान तीन तत्व के उत्प्रेरक, गैस डिस्चार्ज पाइप प्रणाली और इंजन के निकट होने से बचने का प्रयास करना चाहिए, कार्य वातावरण का तापमान सुनिश्चित करना चाहिए।
2. पानी के पंप की स्थापना की स्थिति कम पानी के स्तर के जितना संभव हो उतना करीब होना चाहिए, पंप के सेवा जीवन को बढ़ाने के लिए।

4. कृपया धूल वाले वातावरण से दूर पंप का उपयोग करें, धूल सेवा जीवन को कम करने के लिए हानिकारक है
5. पानी की शुद्धता पर ध्यान दें, जाम से बचने और पंप की सेवा जीवन को कम करने के लिए impeller-अवरोधित

व्यापक रूप से हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज, विसर्जन शीतलन, डेटा केंद्र के फ्लोराइड तरल शीतलन, क्रिप्टो खनन में उपयोग किया जाता है,चार्जिंग पाइल और अन्य हीटिंग और कूलिंग सर्कुलेशन सिस्टम.
