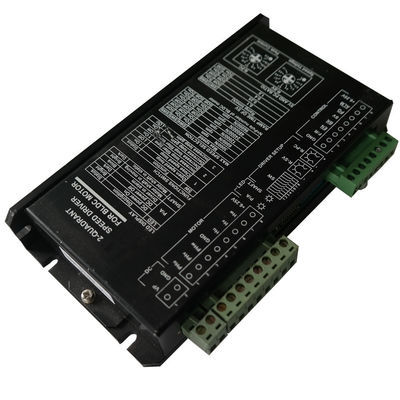

24V 360W Pwm स्पीड कंट्रोल 3 फेज BLDC मोटर ड्राइवर

24V 360W Pwm स्पीड कंट्रोल 3 फेज BLDC मोटर ड्राइवर
24V 360W Pwm स्पीड कंट्रोल 3 फेज BLDC मोटर ड्राइवर

बड़ी छवि :  24V 360W Pwm स्पीड कंट्रोल 3 फेज BLDC मोटर ड्राइवर

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OWO
प्रमाणन: CE, RoHs
मॉडल संख्या: BLSD2430DC-प्रश्न 2-एन
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: Negotiable
पैकेजिंग विवरण: कार्टन का डिब्बा
प्रसव के समय: पुष्टि की गई
भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 3000pcs / माह

24V 360W Pwm स्पीड कंट्रोल 3 फेज BLDC मोटर ड्राइवर

वर्णन
वोल्टेज: 24vdc मैं शिखर: 30A
मैं चुनाव लड़ता हूं: 15A शक्ति: 360W
संदर्भ इनपुट: 0 ~ 5V / PWM / आवृत्ति आकार (L * डब्ल्यू * एच): 162 * 82.5 * 29
एफ PWM: 15KHz डिज़ाइन: शुद्ध हार्डवेयर बनाया
हाई लाइट:

360W 3 चरण BLDC ड्राइवर

,

bldc मोटर्स pwm नियंत्रण

,

brushless मोटर pwm नियंत्रण

24V 30A 57 मिमी brushelss डीसी मोटर गति चालक, 3 सेंसर के लिए BLDC मोटर नियंत्रक



विवरण:



एन सीरीज़ चर मापदंडों और पीआई क्लोज-लूप के साथ गति चालक है।संदर्भ एनालॉग वोल्टेज या 0 %100% PWM हो सकता है।इसके अलावा यह पीसीबी पर एक एफवी इकाई जोड़कर 0 it3kHz आवृत्ति हो सकता है।पैरामीटर डीआईपी स्विच और पोटेंशियोमीटर जैसे पोल नंबर, अधिकतम गति, रैंप समय, लूप फिल्टर समय और पीक करंट आदि द्वारा निर्धारित किए जा सकते हैं। वोट ग्रेड 12,24,36,48VDC हैं।वर्किंग करंट ग्रेड्स 5,10,15A हैं।परिवेश स्वभाव ग्रेड -10∼ + 45 ,C, -40º + 65 .C हैं



विशेषताएं:

♦ भूतल-माउंट प्रौद्योगिकी और छोटे आकार।

-2-Quadrant PI क्लोज़-लूप नियंत्रण की गति के साथ अच्छा रैखिकता।

विभिन्न मोटर्स के लिए ♦ चर पैरामीटर सेटिंग

एफ / आर के नियंत्रण कार्य, सक्षम, ब्रेक, गति संदर्भ और गति पल्स (पीजी), अलार्म के कार्यों को बाहर रखा।तापमान संरक्षण पर।

: संदर्भ इनपुट के तीन प्रकार: एनालॉग वोल्टेज, PWM, आवृत्ति।

हॉल सेंसर के साथ 3 चरण brushless डीसी मोटर के लिए उपयुक्त है

♦ औद्योगिक ग्रेड चिप्स का उपयोग।



नामकरण नियम:



    बीएलएसडी 48 30 डीसी - 2 क्यू - एन - टी पी
BLSD: BLDC स्पीड ड्राइवर

24: रेटेड वोल्टेज (VDC)

30: पीक करंट लिमिट (ए)

डीसी: डीसी पावर इनपुट

2Q: 2-क्वाड्रेंट ड्राइविंग मोड

एन:एन श्रृंखला (सामान्य आकार और चर पैरामीटर)

T: T = -40 ~ + 65 TC टा, अनलेबल = -10 ~ + 45 TaC टा

P: P = 0-3KHz पल्स इनपुट SV पर, अनलेबलेड = 0-5 V SV पर



एन सीरीज 2Q BLDC स्पीड ड्राइवर निश्चित पैरामीटर के साथ:



नहीं। नमूना व्यापक
अस्थायी
((C)
वोल्टेज
(वीडीसी)
शिखर
वर्तमान
सीमा
(ए)
निरंतर
वर्तमान
(ए)
60 / 120º
हॉल
सेंसर

पीडब्लूएम
(kHz)
PI गति
संवृत पाश
नियंत्रण
एसवी
बढ़ाना
समय
(एस)
एसवी
रेंज
(V)
LV और
OV
सीमा
अलार्म
उत्पादन
स्पीड
नाड़ी
उत्पादन
1 BLSD1210DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12 वी
(९ ~ १५)
१० १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव
BLSD1220DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12 वी
(९ ~ १५)
२० १० १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव
BLSD1230DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
12 वी
(९ ~ १५)
३० १५ १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव
BLSD2410DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24 वी
(१ (~ ३२)
१० १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव
BLSD2420DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24 वी
(१ (~ ३२)
२० १० १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव
BLSD2430DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
24 वी
(१ (~ ३२)
३० १५ १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव
BLSD3610DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36 वी
(२ (~ ४५)
१० १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव
BLSD3620DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36 वी
(२ (~ ४५)
२० १० १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव
BLSD3630DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
36 वी
(२ (~ ४५)
३० १५ १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव
१० BLSD4810DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48 वी
(३ (~ ५५)
१० १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव
1 1 BLSD4820DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48 वी
(३ (~ ५५)
२० १० १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव
१२ BLSD4830DC-2Q-N **** -10 ~ + 45
-40 ~ + 65
48 वी
(३ (~ ५५)
३० १५ १५

0.1 / 0.25 /

0.5 / 1.0

0 ~ 5 जीपीयू / आर @
8-ध्रुव














सूचना:

1. ड्राइवर के चरम वर्तमान का चयन करें: यदि मोटर का रेटेड वर्तमान इर प्रस्तुत किया गया है, तो इप (ए) * 2 * इर (ए)।
यदि मोटर पीआर (डब्ल्यू) की रेटेड उत्पादन शक्ति प्रस्तुत की जाती है, तो आईपी (ए) Pr 4 * पीआर / वीआर।Vr (V) मोटर का रेटेड वोल्टेज है।
2. ड्राइविंग क्वाड्रंट: ड्राइवरों का उपयोग केवल Ⅲ &। क्वाड्रंट में किया जाता है।
3. फ्रीक्वेंसी इनपुट: एसवी पोर्ट पर फ्रीक्वेंसी कंट्रोल (0-3KHz / TTL) के लिए FV ट्रांसफर मॉड्यूल को ड्राइवर में जोड़ा जा सकता है।
4. ब्रेक ऑपरेशन: जब BK पोर्ट को निम्न स्तर पर स्विच किया जाता है, तो मोटर नीचे MOSFETs के माध्यम से घुमावदार शॉर्टिंग द्वारा जल्दी से चलना बंद कर देगा।ब्रेक लगाने पर मोटर की गति अवश्य होनी चाहिए
सुरक्षित ब्रेक-स्पीड एनएस (कनेक्शन आरेख देखें) से अधिक नहीं।
5. लीड्स से हस्तक्षेप: हॉल के संकेतों को घुमावदार चालू स्विच द्वारा परेशान किया जा सकता है जब लंबाई 500 मिमी से अधिक हो।उन्हें आपस में न मिलाएं।इससे तो बेहतर होगा कि
परिरक्षित लीड का उपयोग करें।
6. मोटर इंसुलेशन: विंड सेंसर / हॉल सेंसर टू मोटर केस / विंडिंग टू मोटर केस
इन्सुलेशन प्रतिरोध> 500MOhm @ 500VDC
ढांकता हुआ ताकत <1mA @ 500VAC / 50-60Hz / 1 मिनट
