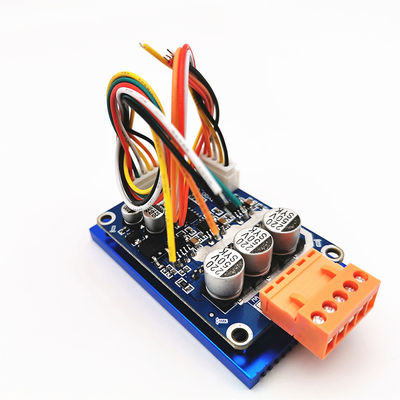

१। इसके विपरीतol port
5 वी - चालक बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर के लिए या गति समायोजन और रिवर्स ऑपरेशन के लिए स्विच
जेड / एफ-रोटिंग दिशा नियंत्रण बंदरगाहों।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0V निम्न स्तर कनेक्ट करें याGND से कनेक्ट करना रिवर्स दिशा है।
वी.आर.- नियंत्रण नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, के साथ कनेक्ट करेंGND जब इनपुट PWM गति विनियमन, PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%
ईएल-Enable पोर्ट नियंत्रण।ऑपरेशन की अनुमति देने के लिए 5 वी कनेक्ट करें या कनेक्ट न करें, जीएनडी को ऑपरेशन से मना करें।
सिंगनल-स्पीड पल्स सिग्नल आउटपुट
GNDचालक बोर्ड आंतरिक नियंत्रण के लिए इस्तेमाल किया
2. पावर पोर्ट
एमए ---- मोटर चरण ए
एमबी ---- मोटर चरण बी
एम सी---- मोटर चरण सी
पी ---- डीसी-
पी +---- डीसी +
3: हॉल सेंसर पोर्ट
हा--- हॉल ए
मॉडिफ़ाइड अमेरिकन प्लान--- हॉल बी
कोर्ट--- हॉल सी
GND--- जीएनडी
5 वी--- 5 वी इनपुट
4: टिप्पणी
1।यदि चालक मंडल के पास मोटर से 50 सेमी से अधिक दूरी है, तो परिरक्षित तारों का उपयोग करें, अन्यथा यह आगे बढ़ सकता हैअसामान्य ड्राइविंग, सामान्य उपयोग को प्रभावित करता है।
२। नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी
३। चालक MOSFET और हीट सिंक या स्थापना प्लेट के बीच इन्सुलेशन पर ध्यान दें।
