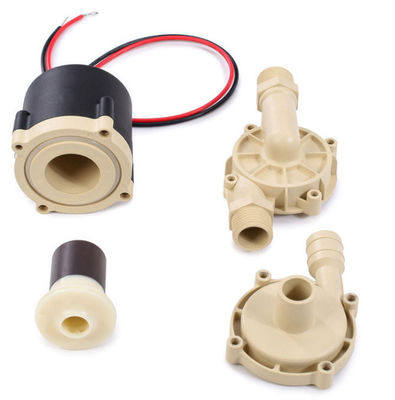

जल शोधन उपकरणों के लिए 22L M 24v डीसी ब्रशलेस BLDC पानी पंप

लेजर मशीन ठंडा करने के लिए 24V डीसी DKB60TS केन्द्रापसारक brushless डीसी पानी पंप

DKB60TS श्रृंखला औद्योगिक brushless डीसी पानी पंप

बूस्टिंग / परिसंचरण / परिवर्तनीय-आवृत्ति / कम-शोर / केन्द्रापसारक पंप / PWM नियंत्रण

■ अनुप्रयोग

■ सुविधाएँ
◆ केन्द्रापसारक पम्प
◆ चुंबकीय बल संचरण (ढाल पंप संरचना)
, उच्च दक्षता brushless डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबे समय से सेवा जीवन।
विस्तृत श्रृंखला ऑपरेटिंग तापमान के साथ
◆ PWM सिग्नल स्पीड कंट्रोलिंग
Constant निरंतर प्रवाह को नियंत्रित करने के साथ
◆ रिवर्स पोलरिटी प्रोटेक्शन (वैकल्पिक)
◆ सूखी चल सुरक्षा (वैकल्पिक)
। ओवर वोल्टेज, वर्तमान सुरक्षा पर
। अधिभार, तापमान संरक्षण पर

■ तकनीकी विवरण (तरल के संपर्क में भाग)
पंप हेड हाउसिंग: पीके + जीएफ
इम्पेलर: पीपीई + जीएफ
ढाल गुहा: पीके + जीएफ
दस्ता आस्तीन: कार्बन राल मिश्रित सामग्री / सिरेमिक आस्तीन
दस्ता: चीनी मिट्टी की चीज़ें अक्ष / स्टेनलेस स्टील शाफ्ट
सील की अंगूठी: ईपीडीएम

■ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग विद्युत चुंबक: प्लास्टिक चुंबकीय मोल्डिंग
शिकंजा और नट: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रश रहित मोटर
मोटर तार फ्रेम: पीपीए + जीएफ (काला)
पंप आवास: PPS + GF (यूवी प्रतिरोध)
ब्रैकेट: एसयूएस 304 स्टेनलेस स्टील
ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील + भिगोना रबर की अंगूठी
IP65 रेटिंग के आधार पर वाटरप्रूफ (en60529)
तारों: 3 सुराग / निविड़ अंधकार कनेक्टर वैकल्पिक है
नोजल व्यास: 20.5 मिमी (आंतरिक व्यास: 14.5 मिमी)

■ मॉडल विनिर्देशों

DKB60TS-24A 24 V


■ बढ़ते निर्देश
DKB60TS श्रृंखला पंप केन्द्रापसारक पंप हैं जो पूर्व-भरे हुए की आवश्यकता होती है,
सिस्टम की निम्नतम स्थिति में स्थापित पंप यह सुनिश्चित करने के लिए है कि प्ररित करनेवाला हमेशा तरल में डूबा हुआ है, या पंप को बिजली से पहले से भरा हुआ है।

1: पंप को ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 30 सेकंड के लिए ड्राई-रनिंग कर सकता है (30 सेकंड के ड्राई-रनिंग के बाद, यह स्वचालित रूप से बंद हो जाएगा), ड्राई रनिंग शोर करेगा, शाफ्ट और शाफ्ट आस्तीन के लिए भी घर्षण बढ़ाएगा।

2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास थ्रेडेड पाइप का उपयोग करें, यदि आप एक छोटे व्यास के नली पंप इनलेट का उपयोग करते हैं, तो पंप में नकारात्मक दबाव के कारण, बाहर की हवा पाइप लाइन के माध्यम से पंप में आसानी से प्रवेश करती है, यह पंप प्रदर्शन करेगी गिरावट, और हवा के बुलबुले भी पंप को नुकसान पहुंचाते हैं।

3: पंप इनलेट दिशा से देखे जाने के अनुसार, प्ररित करनेवाला दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।

4: पंप को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।

5: ड्राई-रनिंग से बचने के लिए (हवा प्ररित करनेवाला में फंस जाती है), पानी पंप आउटलेट पोर्ट ऊर्ध्वाधर या प्ररित करनेवाला के ऊपरी भाग में होना चाहिए।(चित्र 1 देखें)

6: हवा को आसानी से डिस्चार्ज करने के लिए कनेक्टेड पाइप को लंबवत माउंट किया जाना चाहिए (या 20 सेमी में कोहनी नहीं), आउटलेट पाइप को 90 डिग्री से कम कोहनी (आंकड़ा 2 देखें) का उपयोग नहीं किया जाना चाहिए।

7: बड़े अनाज अशुद्धता तरल के साथ तरल माध्यम के रूप में समुद्री जल या अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।

आंकड़ा 1 आंकड़ा 2 आंकड़ा 3

■ तापमान
मध्यम तरल तापमान: -25 ℃ से + 105 ℃ (-13 ° F से + 221 ° F)
कार्य परिवेश का तापमान: -10 ℃ से + 100 ℃ (14 ° F से + 212 ° F)
भंडारण तापमान: -40 ℃ से + 70 ℃ (-40 ° F से + 158 ° F)
(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)

■ सिस्टम का दबाव
-0.2 से 2.5 बार (100 ℃ (212 ° F))।
रेटेड वोल्टेज और 36 ℃ (86 ° F) परिवेश के तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।

■ वोल्टेज रेंज

रेटेड 24V पानी पंप, व्यावहारिक रेंज 18V - 30V
यद्यपि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर की सेवा जीवन को प्रभावित करेगा, पंप को थर्मल विकिरण परिवेश से उजागर नहीं किया जा सकता है।

मध्यम तरल: शुद्ध पानी, तरल मिश्रण (60% ग्लाइकोल के साथ पानी)

■ विद्युत पैरामीटर
विशिष्टता:
नहीं श्रेणी विनिर्देश
1 रेटेड वोल्टेज 24V
2 व्यावहारिक वोल्टेज 18V-30V
3 रेटेड शक्ति: 50W
3 अधिकतम प्रवाह: 22L / मिनट
लिफ्ट की 4 रेंज 0-11M
5 शोर ≤45dB
6 सेवा जीवन 20000H
7 ऑपरेटिंग मोड लगातार काम कर रहा है
8 इनलेट का व्यास 18 मिमी (व्यास के अंदर: 14.5 मिमी)
आउटलेट 18 मिमी का 9 व्यास (व्यास के अंदर: 14.5 मिमी)

■ तारों का विवरण
तार की मानक लंबाई: 40 मुख्यमंत्री (तार नहीं खींचते हैं)

■ PWM का विवरण

गति विनियमन के लिए तीन तरीके

1: 0-5 वी एनालॉग वोल्टेज
2: PWM कर्तव्य चक्र अनुपात 0% -100% (नीचे चार्ट)
3: इनपुट PWM आवृत्ति (1K-10K हर्ट्ज)

सभी डेटा ग्राहक के लिए अनुकूलन योग्य हैं

■ अनुकूलन सेवा:
1: ग्राहक विशिष्ट आवश्यकताओं के अनुसार अनुकूलन योग्य पंप भागों
2: ग्राहकों की आवश्यकताओं के अनुसार अनुकूलन के प्रदर्शन के मानकों को पंप करता है
3: ग्राहक की आवश्यकताओं के अनुसार पंप अनुकूलन के वैकल्पिक सामान
4: विशेष सर्किट कार्यक्रम अनुकूलन ग्राहकों की आवश्यकताओं के अनुसार
5: बाहरी आवास ग्राहक की आवश्यकताओं के अनुसार अनुकूलन योग्य हो सकता है

■ वक्र चार्ट

■ पानी पंप समग्र आयाम

■ पानी पंप संरचना
