| एमओक्यू: | 5pcs |
| कीमत: | negotiable |
| मानक पैकेजिंग: | निर्यात दफ़्ती के लिए सूट |
| वितरण अवधि: | पुष्टि की गई |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 10000pcs / month |

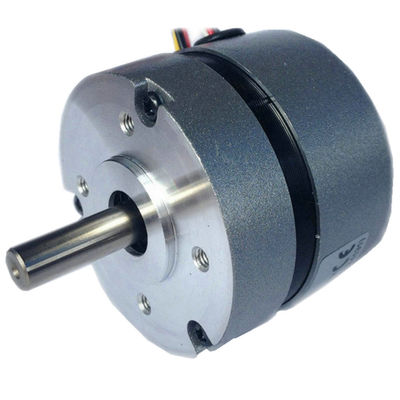

57 मिमी डीसी ब्रशलेस मोटर
विशेषताएं:
उच्च स्थिरता, उच्च लागत-प्रदर्शन, कम शोर, व्यापक गति विनियमन सीमा
आवेदन:
औद्योगिक स्वचालन उद्योग: घुमावदार मशीन, स्वचालित दरवाजा
विज्ञापन उद्योग: रैपिड प्रोटोटाइप मशीन
जल उपचार उद्योग: द्रव पंप
संचार उद्योग: समुद्री उपग्रह एंटीना
वैज्ञानिक उपकरण उद्योग: कोयला गुणवत्ता विश्लेषणात्मक उपकरण खाद्य उद्योग: आइसक्रीम मशीन
घरेलू उपकरण उद्योग: घास काटने की मशीन, आदि
◆ सामान्य विनिर्देशन
| घुमावदार प्रकार | डेल्टा | |
| हॉल प्रभाव कोण | 120 डिग्री विद्युत कोण | |
| दस्ता रन आउट | 0.025 मिमी | |
| रेडियल प्ले | 0.025mm@460g | |
| खेल का अंतिम चरण | 0.025 मिमी@4000 जी | |
| मैक्स।रेडियल बल | निकला हुआ किनारा से 75N @ 20 मिमी | |
| मैक्स।अक्षीय ताकत | 15 एन | |
| इन्सुलेशन वर्ग | कक्षा बी | |
| ढांकता हुआ ताकत | एक मिनट के लिए 500VDC | |
| इन्सुलेशन प्रतिरोध | 100M 100Min।, 500VDC | |
IC विद्युत कनेक्शन
| लीड नं। | सीसा का रंग | लीड गेज | समारोह | विवरण |
| 1 | लाल | UL1007 26AWG | Vcc | हॉल सेंसर के लिए आपूर्ति वोल्टेज |
| २ | नीला | हॉल ए | ||
| ३ | हरा | हॉल बी | ||
| ४ | सफेद | हॉल सी | ||
| ५ | काली | GND | हॉल सेंसर के लिए ग्राउंड | |
| ६ | पीला | UL1007 20AWG | चरण ए | |
| । | लाल | चरण बी | ||
| । | काली | चरण सी |
◆ विद्युत विनिर्देश
| नमूना | OWM57BL (एस) 01 | OWM57BL (एस) 02 | OWM57BL (एस) 03 | OWM57BL (एस) 04 | OWM57BL (एस) 05 | |||
| खम्भों की संख्या | ४ | ४ | ४ | ४ | ४ | |||
| चरण की संख्या | ३ | ३ | ३ | ३ | ३ | |||
| रेटेड वोल्टेज वीडीसी | ३६ | ३६ | ३६ | ३६ | ३६ | |||
| रेटेड गति RPM | 4000 | 4000 | 4000 | 4000 | 4000 | |||
| रेटेड टोक़ एन.एम. | 0.11 | 0.22 | 0.32 है | ०.४३ | 0.055 है | |||
| रेटेड बिजली डब्ल्यू | ४६ | 92 | 133 | 180 | २३ | |||
| पीक टॉर्क एन.एम. | 0.39 | 0.7 | 1 | 1.27 | 0.16 | |||
| पीक वर्तमान ए | 6.8 है | 11.5 | 16.5 | 20.5 | 3.5 | |||
| लाइन से लाइन प्रतिरोध ओह | 1.5 है | 0.7 | 0.45 | 0.35 | 4.1 | |||
| लाइन से लाइन इंडक्शन एम.एच. | 4.2 | २.१६ | 1.4 | 1 | १० | |||
| टोक़ स्थिरांक Nm / A | 0.063 है | 0.063 है | 0.063 है | 0.063 है | 0.053 | |||
| वापस EMF V / KRPM | 6.6 | 6.6 | 6.6 | 6.6 | 5.55 है | |||
| रोटर जड़ता जी। सेमी२ | .५ | 119 | 173 | 230 | ३० | |||
| शरीर की लंबाई (एल) मिमी | ५५ | .५ | 95. है | 115 | ४५ | |||
| मास के.जी. | 0.5 | 0.75 | 1 | 1.25 | 0.25 | |||
◆आयाम:
संबंधित नाम:
बिना ब्रश के हाई टॉर्क रनिंग इलेक्ट्रिक डिवाइस |इलेक्ट्रिक कार के लिए ब्रशलेस मोटर मशीन |वाहन थ्रॉटल ब्रश के बिना मोटर का इस्तेमाल किया
|
|
