| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | डिब्बों + पैकिंग फोम |
| वितरण अवधि: | 5-30days |
| भुगतान विधि: | टी / टी, एल / सी |

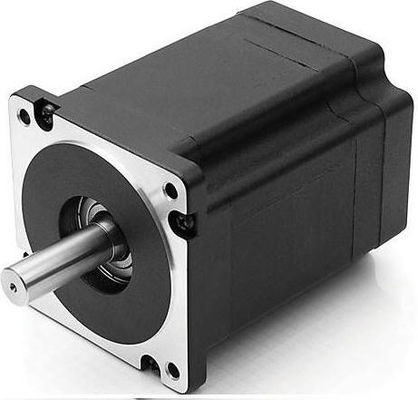

मॉडल के संकेत:
OWM86BLS01
OWM: OWO मोटर
86: फ़्रेम का आकार 86 मिमी
बीएलएस: स्क्वायर ब्रशलेस डीसी मोटर
01: श्रृंखला संख्या
| घुमावदार प्रकार | डेल्टा |
| हॉल प्रभाव कोण | 120 डिग्री विद्युत कोण |
| दस्ता रन आउट | 0.05 मिमी |
| रेडियल प्ले | 0.02mm@450g |
| खेल का अंतिम चरण | 0.08mm@450g |
| मैक्स.रेडियल बल | निकला हुआ किनारा से 220N @ 20 मिमी |
| अधि। बल | 60 एन |
| इन्सुलेशन वर्ग | कक्षा बी |
| ढांकता हुआ ताकत | एक मिनट के लिए 500VDC |
| इन्सुलेशन प्रतिरोध | 100M 100Min।, 500VDC |
विद्युत कनेक्शन:
| लीड नं। | सीसा का रंग | लीड गेज | समारोह | विवरण |
| 1 | लाल |
UL1007 26AWG |
Vcc | हॉल के लिए आपूर्ति वोल्टेज |
| २ | नीला | हॉल ए | ||
| ३ | हरा | एचएएलएल बी | ||
| ४ | सफेद | हॉल सी | ||
| ५ | काली | GND | हॉल सेंसर के लिए ग्राउंड | |
| ६ | पीला और वाई / डब्ल्यू |
UL1007 20AWG |
चरण ए | |
| । | लाल और आर / डब्ल्यू | चरण बी | ||
| । | ब्लैक एंड बी / डब्ल्यू | चरण सी |
इलेक्ट्रॉनिक विनिर्देश:
| नमूना | OWM86BLS58 | OWM86BLS71 | OWM86BLS98 | OWM86BLS125 |
| खम्भों की संख्या | । | । | । | । |
| चरण की संख्या | ३ | ३ | ३ | ३ |
| रेटेड वोल्टेज वीडीसी | ४ 48 | ४ 48 | ४ 48 | ४ 48 |
| रेटेड गति RPM | 3000 | 3000 | 3000 | 3000 |
| रेटेड टोक़ एन.एम. | 0.35 | 0.7 | 1.4 | 2.1 |
| रेटेड बिजली डब्ल्यू | 110 | 220 | 440 | 660 है |
| पीक टॉर्क एन.एम. | 1.05 है | 2.1 | 4.2 | 6.3 |
| पीक वर्तमान ए | 1 1 | १ ९ | 33 | ५५ |
| लाइन से लाइन प्रतिरोध ओह | 1.05 है | 0.36 | 0.2 | 0.16 |
| लाइन से लाइन इंडक्शन एम.एच. | २.२ | 1.05 है | 0.48 | 0.3 |
| टोक़ स्थिरांक Nm / A | 0.1 | 0.11 | 0.13 | 0.11 |
| वापस EMF | 10.5 | 11.5 | 13.5 | 11.5 |
| रोटर जड़ता g.cm2 | 400 | 800 | 1600 रु | 2400 है |
| शरीर की लंबाई (एल) मिमी | ५ 58 | 71 | 98 | 125 |
| वजन (किग्रा | 1.5 है | 1.85 | 2.6 | ४ |
उपरोक्त आइटम मानक उत्पाद हैं, हम ग्राहक के अनुरोध के अनुसार डिजाइन और बना सकते हैं।
86 मिमी श्रृंखला बीएलडीसी मोटर का व्यापक रूप से औद्योगिक स्वचालन, पंप वाल्व, सौर उपकरण के साथ उपयोग किया जा सकता है
|
|
