| एमओक्यू: | 5pcs |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | निर्यात दफ़्ती के लिए सूट |
| वितरण अवधि: | पुष्टि की गई |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 10000pcs / month |

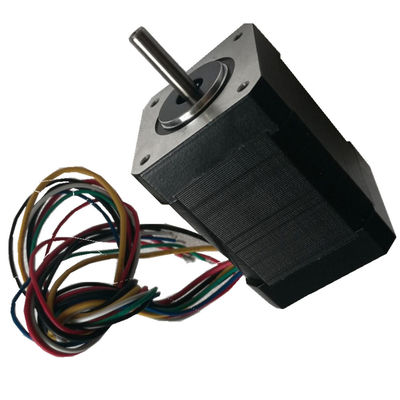

42 मिमी वर्ग निकला हुआ किनारा डीसी ब्रशलेस मोटर
विशेषताएं:
मल्टी पोल डिजाइन, स्थिर चल रहा है, उच्च शक्ति घनत्व
आवेदन:
औद्योगिक स्वचालन उद्योग: इलेक्ट्रॉनिक घटक, स्वचालित दरवाजे
वाहन उद्योग: इंजीनियरिंग कार एयर फिल्टर
घरेलू उपकरण उद्योग: हेयर ड्रायर, घास काटने की मशीन
चिकित्सा उद्योग: जैव रासायनिक विश्लेषक, हेमटोलॉजी विश्लेषक, सेंट्रीफ्यूज
वैज्ञानिक उपकरण उद्योग: मेरा गैस डिटेक्टर, कोयला गुणवत्ता विश्लेषणात्मक उपकरण, पर्यावरण डिटेक्टर, सटीक कंप्यूटर एम्बेडेड उपकरण
अन्य: ऑप्टिकल सुधार उद्योग, आदि।
◆ सामान्य विनिर्देशन
| घुमावदार प्रकार | त्रिकोण | |
| हॉल प्रभाव कोण | 120 डिग्री विद्युत कोण | |
| दस्ता रन आउट | 0.025 मिमी | |
| रेडियल प्ले | 0.02mm@450g | |
| खेल का अंतिम चरण | 0.08mm@450g | |
| मैक्स।रेडियल बल | निकला हुआ किनारा से 28N @ 10 मिमी | |
| मैक्स।अक्षीय ताकत | 10 एन | |
| इन्सुलेशन वर्ग | कक्षा बी | |
| ढांकता हुआ ताकत | एक मिनट के लिए 500VDC | |
| इन्सुलेशन प्रतिरोध | 100M 100Min।, 500VDC | |
IC विद्युत कनेक्शन
| लीड नं। | सीसा का रंग | लीड गेज | समारोह | विवरण |
| 1 | लाल | UL1007 26AWG | Vcc | हॉल सेंसर के लिए आपूर्ति वोल्टेज |
| २ | नीला | हॉल ए | ||
| ३ | हरा | हॉल बी | ||
| ४ | सफेद | हॉल सी | ||
| ५ | काली | GND | हॉल सेंसर के लिए ग्राउंड | |
| ६ | पीला | UL1007 20AWG | चरण ए | |
| । | लाल | चरण बी | ||
| । | काली | चरण सी |
◆ विद्युत विनिर्देश
| नमूना | OWM42BLS01 | OWM42BLS02 | OWM42BLS03 | OWM42BLS04 | ||||
| खम्भों की संख्या | । | । | । | । | ||||
| चरण की संख्या | ३ | ३ | ३ | ३ | ||||
| रेटेड वोल्टेज वीडीसी | २४ | २४ | २४ | २४ | ||||
| रेटेड गति RPM | 4000 | 4000 | 4000 | 4000 | ||||
| सतत स्टाल टॉर्क एन.एम. | 0.075 | 0.15 | 0.22 | 0.3 | ||||
| रेटेड टोक़ एन.एम. | 0.0625 है | 0.125 | 0.185 है | 0.25 | ||||
| रेटेड बिजली डब्ल्यू | २६ | 52.5 है | 77.5 है | 105 | ||||
| पीक टॉर्क एन.एम. | 0.19 | 0.38 है | 0.56 है | 0.75 | ||||
| पीक वर्तमान ए | 5.4 | 10.6 | 15.5 | २० | ||||
| लाइन से लाइन प्रतिरोध ओह | 1.8 | 0.8 | 0.55 | 0.28 | ||||
| लाइन से लाइन इंडक्शन एम.एच. | 2.6 | 1.2 | 0.8 | 0.54 | ||||
| टोक़ स्थिरांक Nm / A | 0.035 है | 0.0355 है | 0.036 है | 0.0376 है | ||||
| वापस EMF V / KRPM | 3.66 | 3.72 | 3.76 | 3.94 | ||||
| रोटर जड़ता जी। सेमी२ | २४ | ४ 48 | .२ | 96 | ||||
| शरीर की लंबाई मिमी | ४१ | ६१ | 81 | 100 | ||||
| मास के.जी. | 0.3 | 0.45 | 0.65 | 0.8 | ||||
◆आयाम:
संबंधित नाम:
बिना ब्रश के इलेक्ट्रिक हेयर ड्रायर का इस्तेमाल किया मोटर |घरेलू लिफ्ट के लिए ब्रशलेस इलेक्ट्रिक डिवाइस |बिना ब्रश के स्मूथ रनिंग इलेक्ट्रिक डिवाइस
|
|
