| एमओक्यू: | 5pcs |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | निर्यात दफ़्ती के लिए सूट |
| वितरण अवधि: | पुष्टि की गई |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 10000pcs / month |

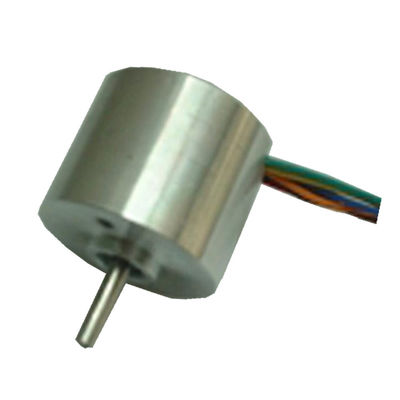

मेडिकल एंडोस्कोप, रिमोट नियंत्रित रोबोट, अल्ट्रासोनिक उपकरण के लिए 33 मिमी ब्रशलेस डीसी मोटर का उपयोग करना
33 मिमी ब्रशलेस मोटर में उच्च शक्ति घनत्व, चिकनी गति नियंत्रण और अच्छे गतिशील त्वरण की विशेषताएं हैं।इसका उपयोग रिमोट कंट्रोल रोबोट, मेडिकल एंडोस्कोप और अन्य उपकरणों के लिए किया जाता है
◆ सामान्य विनिर्देशन
| घुमावदार प्रकार | सितारा | |
| हॉल प्रभाव कोण | 120 डिग्री विद्युत कोण | |
| दस्ता रन आउट | 0.025 मिमी | |
| रेडियल प्ले | 0.02mm@450g | |
| खेल का अंतिम चरण | 0.08mm@450g | |
| मैक्स।रेडियल बल | निकला हुआ किनारा से 15N @ 10 मिमी | |
| मैक्स।अक्षीय ताकत | 10 एन | |
| इन्सुलेशन वर्ग | कक्षा बी | |
| ढांकता हुआ ताकत | एक मिनट के लिए 500VDC | |
| इन्सुलेशन प्रतिरोध | 100M 100Min।, 500VDC | |
IC विद्युत कनेक्शन
| लीड नं। | सीसा का रंग | लीड गेज | समारोह | विवरण |
| 1 | पीला | UL1007 26AWG | Vcc | हॉल सेंसर के लिए आपूर्ति वोल्टेज |
| २ | नीला | हॉल ए | ||
| ३ | संतरा | हॉल बी | ||
| ४ | भूरा | हॉल सी | ||
| ५ | सफेद | GND | हॉल सेंसर के लिए ग्राउंड | |
| ६ | हरा | चरण यू | ||
| । | लाल | चरण वी | ||
| । | काली | चरण डब्ल्यू |
◆ विद्युत विनिर्देश
| नमूना | OWM33BL38 | OWM33BL80 | ||||||
| खम्भों की संख्या | ४ | ४ | ||||||
| चरण की संख्या | ३ | ३ | ||||||
| रेटेड वोल्टेज (VDC) | २४ | ४ 48 | २४ | |||||
| रेटेड गति (RPM) | 3000 | 10000 | 7800 रु | |||||
| निरंतर स्टाल टॉर्क (mN.m) | २६ | ४ 48 | ६० | |||||
| रेटेड टोक़ (mN.m) | २२ | ४० | 50 | |||||
| रेटेड शक्ति (W) | । | ४० | ४० | |||||
| पीक टॉर्क (mN.m) | ६६ | 350 | 350 | |||||
| पीक वर्तमान (ए) | 0.64 | 3.5 | 1 1 | |||||
| लाइन से लाइन प्रतिरोध (ओम) | 14.2 | 2.3 | 0.86 | |||||
| लाइन से लाइन इंडक्शन (mH) | । | 1.45 | 0.55 | |||||
| टोक़ स्थिरांक (mNm / A) | 46.09 है | ३ ९ .१६ | 25.16 है | |||||
| रोटर जड़ता (जी। सेमी।)2) | 7.95 | 23.55 है | 23.55 है | |||||
| शरीर की लंबाई (मिमी) | ३। | .० | .० | |||||
| मास (किलो) | 0.085 | 0.2 | 0.2 | |||||
◆आयाम:
संबंधित नाम:
मेडिकल एंडोस्कोप के लिए ब्रशलेस मोटर मशीन |रिमोट कंट्रोल रोबोट बिना ब्रश के इस्तेमाल की गई मोटर |अल्ट्रासोनिक उपकरण के लिए ब्रशलेस इलेक्ट्रिक डिवाइस
|
|
