| एमओक्यू: | 5pcs |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | निर्यात दफ़्ती के लिए सूट |
| वितरण अवधि: | पुष्टि की गई |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 10000pcs / month |

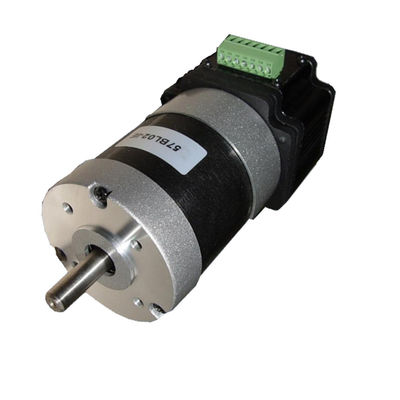

कोयला गुणवत्ता विश्लेषणात्मक उपकरण के लिए आंतरिक चालक के साथ 57 मिमी ब्रशलेस मोटर
विशेषताएं:
57 मिमी brushless मोटर ड्राइव एकीकृत डिजाइन को गोद ले।यह आकार में छोटा और क्षमता में उच्च है।इसमें आगे और रिवर्स रोटेशन कंट्रोल, स्पीड गवर्निंग, स्पीड सिग्नल आउटपुट और अन्य फ़ंक्शन हैं।
आवेदन:
औद्योगिक स्वचालन उद्योग: घुमावदार मशीन, स्वचालित दरवाजा, क्रमिक वृत्तों में सिकुड़नेवाला पंप
वैज्ञानिक उपकरण उद्योग: कोयला गुणवत्ता विश्लेषणात्मक उपकरण
संचार उद्योग: नेविगेशन उपग्रह एंटीना
खाद्य उद्योग: आइसक्रीम मशीन
घरेलू उपकरण उद्योग: घास काटने की मशीन, आदि
◆ सामान्य विनिर्देशन
| घुमावदार प्रकार | डेल्टा | |
| हॉल प्रभाव कोण | 120 डिग्री विद्युत कोण | |
| दस्ता रन आउट | 0.025 मिमी | |
| रेडियल प्ले | 0.025mm@460g | |
| खेल का अंतिम चरण | 0.025 मिमी@4000 जी | |
| मैक्स।रेडियल बल | निकला हुआ किनारा से 75N @ 20 मिमी | |
| मैक्स।अक्षीय ताकत | 15 एन | |
| इन्सुलेशन वर्ग | कक्षा बी | |
| ढांकता हुआ ताकत | एक मिनट के लिए 500VDC | |
| इन्सुलेशन प्रतिरोध | 100M 100Min।, 500VDC | |
IC विद्युत कनेक्शन
| + 5 वी एफ / आर एसवी पीजी जीएनडी जीएनडी + वीपी | ||||
| ओ ओ ओ ओ ओ ओ ओ ओ | ||||
| 1 2 3 4 5 6 7 |
| 7 + वीपी --- डीसी पावर INPUT + 36VDC | ||||
| 6 जीएनडी --- प्रणाली का भू-भाग | ||||
| 5 जीएनडी --- सिस्टम का भू-भाग | ||||
| 4 पीजी --- स्पीड पेड आउट (टीटीएल), 12 पुल / आरईवी | ||||
| 3 एसवी --- स्पीड वोल्टेज 0-5VDC | ||||
| 2 एफ / आर --- रोटेटिंग दिशा, हाय = सीसीडब्ल्यू | ||||
| 1 + 5 वी --- + 5 वी वॉल्ट आउट | ||||
| नोट: स्पीड बंद लोड नियंत्रण: 5000RPM मैक्स।एटी एसवी = 5VDC | ||||
◆ विद्युत विनिर्देश
| नमूना | OWM57BL (एस) 01-IE | OWM57BL (S) 02-IE | OWM57BL (एस) 03-IE | OWM57BL (एस) 04-IE | ||||
| खम्भों की संख्या | ४ | ४ | ४ | ४ | ||||
| चरण की संख्या | ३ | ३ | ३ | ३ | ||||
| रेटेड वोल्टेज वीडीसी | ३६ | ३६ | ३६ | ३६ | ||||
| रेटेड गति RPM | 4000 | 4000 | 4000 | 4000 | ||||
| रेटेड टोक़ एन.एम. | 0.11 | 0.22 | 0.32 है | ०.४३ | ||||
| रेटेड बिजली डब्ल्यू | ४६ | 92 | 133 | 180 | ||||
| लाइन से लाइन प्रतिरोध ओह | 1.5 है | 0.7 | 0.45 | 0.35 | ||||
| लाइन से लाइन इंडक्शन एम.एच. | 4.5 | 2.1 | 1.4 | 1 | ||||
| टोक़ स्थिरांक Nm / A | 0.063 है | 0.063 है | 0.063 है | 0.063 है | ||||
| BackE.MF Vrms / KRPM | 6.6 | 6.6 | 6.6 | 6.6 | ||||
| रोटर जड़ता जी। सेमी२ | .५ | 119 | 173 | 230 | ||||
| शरीर की लंबाई (एल) मिमी | 78 | 98 | ११ 118 | 138 | ||||
◆आयाम:
