टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप

टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप
PWM Control Race Car Electric Water Pump for turbo charger cooling
टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप

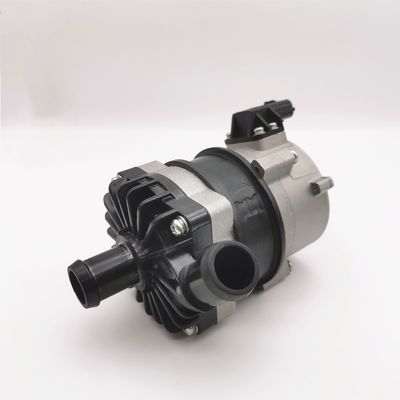

बड़ी छवि :  टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Decarbon
मॉडल संख्या: DKB80-12A
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 10
मूल्य: Negotiable
पैकेजिंग विवरण: दफ़्ती
प्रसव के समय: 20 दिन
भुगतान शर्तें: टी / टी अग्रिम में, एल / सी, टी / टी

टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप

वर्णन
रेटेड वोल्टेज: 12 वी अधिकतम प्रवाह: 1800L / एच
मैक्स हेड: 10 मी मध्यम: शीतलक
सिद्धांत: केन्द्रापसारक पम्प ड्राइविंग मोटर: Brushless मोटर
हाई लाइट:

भारी शुल्क बिजली पानी पंप

,

बिजली इंजन पानी पंप

,

6000KL67 इंजन पानी पंप

PWM गति नियंत्रण के साथ HEV या इलेक्ट्रिक कार कूलिंग सिस्टम के लिए ब्रशलेस डीसी मोटर इलेक्ट्रिक वॉटर पंप water

DKB80 सीरीज ऑटोमोटिव इलेक्ट्रिक वॉटर पंप

बूस्टिंग / सर्कुलेशन / वेरिएबल-फ्रीक्वेंसी / लो-शोर / शील्ड पंप / पीडब्लूएम कंट्रोल / सिग्नल फीडबैक



टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप 0



अनुप्रयोग

एचईवी (हाइब्रिड इलेक्ट्रिकल वाहन), ईवी (इलेक्ट्रिक वाहन), ट्रेनों, जहाजों और अन्य हीटिंग सर्कुलेशन और कूलिंग सर्कुलेशन सिस्टम पर लागू करें।



1. हाइब्रिड इलेक्ट्रिक व्हीकल (HEV), एक्सटेंडेड रेंज इलेक्ट्रिक व्हीकल (EREV) मोटर इंजन और कंट्रोलिंग सिस्टम कूलिंग साइकिल।

2. शुद्ध इलेक्ट्रिक मिनीबस मोटर इंजन और नियंत्रण प्रणाली शीतलन चक्र, बैटरी सहायक हीटिंग और शीतलन चक्र।

3. टर्बोचार्जर शीतलन चक्र।

4. इंजन वाटर कूलिंग साइकिल।

5. 12KW प्री-हीटर जल चक्र।

6. अन्य शीतलन प्रणाली का उपयोग।



विशेषताएं

एकल चरण केन्द्रापसारक पम्प

चुंबकीय बल संचरण (ढाल पंप संरचना)

♦उच्च दक्षता ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा जीवन।

विस्तृत रेंज ऑपरेटिंग तापमान के साथ

♦PWM सिग्नल स्पीड कंट्रोलिंग (वैकल्पिक पीजी सिग्नल फीडबैक)

निरंतर प्रवाह नियंत्रण के साथ

रिवर्स पोलरिटी प्रोटेक्शन

ड्राई रनिंग प्रोटेक्शन

वोल्टेज से अधिक, वर्तमान सुरक्षा से अधिक

अधिभार, तापमान संरक्षण से अधिक

ऑटोमोबाइल ग्रेड इलेक्ट्रॉनिक घटक



तकनीकी विवरण (तरल के संपर्क में भाग)

पंप हेड हाउसिंग: पीपीएस + जीएफ

प्ररित करनेवाला: पीपीएस+जीएफ

शील्ड गुहा: पीपीएस + जीएफ

दस्ता असर: कार्बन राल मिश्रित सामग्री + ज़िरकोनिया सिरेमिक वॉशर

दस्ता: खोखले स्टेनलेस स्टील शाफ्ट steel

रोटर: नायलॉन इंजेक्शन पैक

सील की अंगूठी: ईपीडीएम



ड्राइविंग डिवाइस (मोटर सहित)

ड्राइविंग इलेक्ट्रोमैग्नेट: चुंबक + नायलॉन इंजेक्शन पैक

शिकंजा और नट: एसयूएस 304 स्टेनलेस स्टील

ड्राइविंग मोटर: ब्रशलेस मोटर

मोटर वायर फ्रेम: पीपीए + जीएफ (सफेद)

पंप आवास: एल्यूमीनियम मिश्र धातु

ब्रैकेट: एसयूएस 304 स्टेनलेस स्टील

ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील + रबर की अंगूठी भिगोना;

IP67 रेटिंग पर आधारित वाटरप्रूफ (en60529)

कनेक्टर: 3 पिन या 4 पिन (पीजी सिग्नल फीडबैक के साथ)

नोजल व्यास: 22.6 मिमी (भीतरी व्यास:16 मिमी)



मॉडल निर्दिष्टीकरण

डीकेबी80-12ए (एसआर/पीजी .))

डीकेबी80-24ए (एसआर/पीजी)





बढ़ते ब्रैकेट मॉडल प्रत्यय के साथ: SR (जैसे: DKB80-12ASR)

पीजी सिग्नल फीडबैक पिन मॉडल प्रत्यय के साथ: पीजी (उदाहरण: डीकेबी 80-12 एपीजी)



बढ़ते निर्देश

DKB80 सीरीज पंप सेंट्रीफ्यूगल पंप हैं जिन्हें पहले से भरे जाने की आवश्यकता होती है,

सिस्टम की सबसे निचली स्थिति में स्थापित पंप यह सुनिश्चित करने के लिए कि प्ररित करनेवाला हमेशा तरल में डूबा रहता है, या बिजली चालू होने से पहले पंप को पहले से भर दिया जाता है।



1: पंप ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 30 सेकंड के लिए ड्राई-रनिंग (30 सेकंड के बाद ड्राई-रनिंग के बाद, यह स्वचालित रूप से बंद हो जाएगा), ड्राई रनिंग शोर करेगा, शाफ्ट और शाफ्ट स्लीव में घर्षण भी बढ़ाएगा।



2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास की नली पंप इनलेट का उपयोग करते हैं, तो पंप में नकारात्मक दबाव के कारण, बाहरी हवा आसानी से पाइप लाइन के माध्यम से पंप में प्रवेश करती है, यह पंप के प्रदर्शन को खराब कर देगा , और हवा के बुलबुले भी पंप को नुकसान पहुंचाते हैं।



3: जैसा कि पंप इनलेट दिशा से देखा जाता है, प्ररित करनेवाला दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।



4: पंप को लंबवत या क्षैतिज रूप से माउंट किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।



5: ड्राई-रनिंग (हवा प्ररित करनेवाला में फंस जाती है) से बचने के लिए, पानी पंप आउटलेट बंदरगाह लंबवत या प्ररित करनेवाला के ऊपरी हिस्से में होना चाहिए।(चित्र 1 देखें)



6: हवा को आसानी से डिस्चार्ज करने के लिए कनेक्टेड पाइप को लंबवत घुमाया जाना चाहिए (या 20 सेमी में कोई कोहनी नहीं), आउटलेट पाइप का उपयोग 90 डिग्री से कम नहीं किया जाना चाहिए

कोहनी (चित्र 2 देखें)।



7: समुद्री जल या अन्य भारी प्रदूषण का उपयोग बड़े अनाज अशुद्धता तरल के साथ तरल माध्यम के रूप में न करें।

1~2

तापमान पैरामीटर

मध्यम तरल तापमान: -40 ℃ से + 120 ℃ (-40 डिग्री फ़ारेनहाइट से + 248 डिग्री फ़ारेनहाइट)

कार्य परिवेश का तापमान: -40 ℃ से + 100 ℃ (-40 डिग्री फ़ारेनहाइट से + 212 डिग्री फ़ारेनहाइट)

भंडारण तापमान: -40 ℃ से + 70 ℃ (-40 डिग्री फ़ारेनहाइट से +158 डिग्री फ़ारेनहाइट)

(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)



सिस्टम दबाव

-0.2 से 2.5 बार (100℃ (212°F)।

रेटेड वोल्टेज और 36 ℃ (86 डिग्री फ़ारेनहाइट) परिवेश के तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।



वोल्टेज रेंज

रेटेड 12 वी पानी पंप, व्यावहारिक रेंज 9वी - 16 वी

रेटेड 24V पानी पंप, व्यावहारिक रेंज 18V - 30V

यद्यपि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप थर्मल विकिरण परिवेश के संपर्क में नहीं आ सकता है।



मध्यम तरल: शुद्ध पानी, तरल मिश्रण (60% से कम ग्लाइकोल वाला पानी)



विद्युत पैरामीटर

कार्य वोल्टेज (वीडीसी) रेटेड पावर (डब्ल्यू) अधिकतम प्रवाह (एल / एच) अधिकतम सिर (एम) वजन (छ)
9वी-16वी(12वी) 80 डब्ल्यू 1800 एल / एच 10 मी 750 ग्राम
18 वी -30 वी (24 वी) 80 डब्ल्यू 1800 एल / एच 10 मी 750 ग्राम



कनेक्टर मॉडल और पिन

3 पिन कनेक्टर   पिन 1 पिन 2 पिन 3
  १७४३५७-२ +12वी/+24वीडीसी पीडब्लूएम जीएनडी


टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप 2



तार आकार की सिफारिश करें(3% वोल्टेज ड्रॉप पर आधारित)

तार मोटाई अधिकतम तार लंबाई
  12वी 24 वी
1.5 मिमी² --- 16 मी
2.5 मिमी² 6.3 मी 25 मी
3 मिमी² 8 31 एम
4 मिमी² 10 मी 40m



 मुहब्बत करना

1. कार्य परिवेश का तापमान: -40--120, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने की कोशिश करनी चाहिए, काम के माहौल का तापमान सुनिश्चित करना चाहिए।

2. पंप की सेवा जीवन का विस्तार करने के लिए, पानी पंप की स्थापना की स्थिति जितना संभव हो उतना कम जल स्तर के करीब होना चाहिए।

3. पानी के प्रतिरोध को कम करने के लिए, स्थापना में पाइपिंग में कोहनी की संख्या को कम करने के लिए जितना संभव हो सके, सुनिश्चित करें कि पंप से 20 सेमी के भीतर कोई कोहनी नहीं है।

4. कृपया धूल भरे वातावरण से दूर पंप का उपयोग करें, सेवा जीवन को कम करने के लिए धूल हानिकारक है

5. पानी की शुद्धता पर ध्यान दें, पंप की सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला-अवरुद्ध से बचें।



वक्र चार्ट

DKB80 .jpg

समग्र आयाम

टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप 4









मुख्य विशेषताएं:

1. कॉम्पैक्ट संरचना, सुविधाजनक स्थापना, विश्वसनीय प्रदर्शन।

2. कम बिजली की खपत, उच्च दक्षता।

3. बिल्ड-इन ड्राइवर, लंबी सेवा जीवन के साथ कुशल बीएलडीसी मोटर लागू करें।

4. पानी के पंप काम कर रहे राज्य वास्तविक समय की निगरानी, ​​​​लॉक-रोटर अलार्म।

5. पीडब्लूएम सिग्नल स्पीड कंट्रोल के साथ।

6. स्व-नियंत्रित निरंतर प्रवाह।

7. विपरीत ध्रुवीय सुरक्षा ..

8. ड्राई - रनिंग प्रोटेक्शन।

9. अधिक वोल्टेज, अधिक वर्तमान सुरक्षा।

10. अधिभार और ज़्यादा गरम संरक्षण

11. बाहरी कवरिंग सुरक्षा रैंक: IP65।



बिजली की आपूर्ति: बैटरी की आपूर्ति



पंप प्रवाह, सिर और शक्ति के वक्र:



टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप 5

टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप 6



तकनीकी डेटा:

कार्य वोल्टेज (वीडीसी)

मूल्यांकित शक्ति

(डब्ल्यू)

बहे

(एल/एच)

आयाम

(मिमी)

वजन

(छ)

9वी-16वी

80 डब्ल्यू

1800 एल / एच

१४५*९९*७४

750 ग्राम

टिप्पणियाँ:









पंप कनेक्टर प्रकार:174359-2

1

2

3

डॉकिंग कनेक्टर प्रकार:174357-2

+12वीडीसी

पीडब्लूएम सिग्नल

जीएनडी



आयाम:

टर्बो चार्जर कूलिंग के लिए PWM कंट्रोल रेस कार इलेक्ट्रिक वॉटर पंप 7





ध्यान:

1, कार्य तापमान: -40 ℃ - 120 ℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने की कोशिश करनी चाहिए, काम के माहौल का तापमान सुनिश्चित करना चाहिए।

2, पंप की सेवा जीवन का विस्तार करने के लिए, पानी पंप की स्थापना की स्थिति जितना संभव हो उतना कम जल स्तर के करीब होना चाहिए।

3, पानी के प्रतिरोध को कम करने के लिए, स्थापना में पाइपिंग में कोहनी की संख्या को कम करने के लिए जितना संभव हो सके, सुनिश्चित करें कि पंप से 20 सेमी के भीतर कोई कोहनी न हो।

4, कृपया धूल भरे वातावरण से दूर पंप का उपयोग करें, सेवा जीवन को कम करने के लिए धूल हानिकारक है



5, पानी की शुद्धता पर ध्यान दें, पंप की सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला-अवरुद्ध से बचें।
