| एमओक्यू: | 5 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान विधि: | एल / सी, टी / टी, एल / सी |
अनुप्रयोग:
1: इलेक्ट्रिक वाहन शीतलन प्रणाली
2: इंजन, बैटरी, नियंत्रक, एसी शीतलक परिसंचरण
3: औद्योगिक शीतलन प्रणाली
4: BEV बस, PHEV वाहन
| नहीं। | आइटम | पैरामीटर |
| 1 |
मध्यम तापमान की रेंज |
अधिकतम 40% ग्लाइकोल -40 ℃ ～ 85 ℃ |
| २ | प्रवाह और सिर | फ्लो क्यू = 3000 एल / एच, हेड एच 10 एम |
| ३ | शोर | B65 डीबी |
| ४ | रेटेड वोल्टेज | DC24V |
| ५ | प्रचालन वोल्टेज | DC18 ～ 32 वी |
| ६ | मैक्स करंट | ≤13 ए |
| । | शक्ति | 240W W 10W |
| । | आईपी ग्रेड | IP67 |
| ९ | सेवा जीवन | H20000 ह |
| १० | शुद्ध वजन | 2.2 किलो |

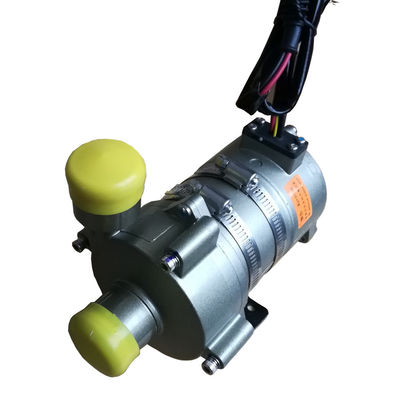

हमारे बिजली पानी पंप के लाभ
* Brushless मोटर विधानसभा दक्षता अधिकतम पहुंच 85% (सामान्य स्तर 70%), नियंत्रक ड्राइविंग दक्षता अधिकतम पहुंच 97%
* परिरक्षित ब्रश रहित मोटर, लंबे समय तक सेवा जीवन, कम बिजली की खपत, कॉम्पैक्ट आकार, उच्च विश्वसनीयता
* मजबूत पंप विकास क्षमता, पेशेवर Ansys प्रवाह सिमुलेशन गणना उच्च दक्षता अनुकूलित विकास की पेशकश।
* साइनसोइडल वेव कंट्रोलिंग सर्किट, EMC साबित, ऑटोमोटिव ग्रेड इलेक्ट्रॉनिक कंपोनेंट्स।
* स्वचालित रूप से नो-लोड / सेमी-लोड स्टेट और प्रोटेक्टिव सेल्फ स्टॉप का पता लगाएं, स्वचालित रूप से प्लगिंग स्टेट और प्रोटेक्टिव सेल्फ स्टॉप, डिटेक्शन ओवरलोड और प्रोटेक्टिव डिसेलेरेशन ऑपरेशन, पॉजिटिव और निगेटिव पोल रिवर्स प्रोटेक्शन फंक्शन का पता लगाएं।
* परिरक्षित - प्रकार भीतरी - रोटर संरचना, आईपी ग्रेड IP67, इन्सुलेशन ग्रेड एफ।
बिजली पानी पंप की संरचना
विद्युत पंप के हाइड्रोलिक डिजाइन की सिमुलेशन गणना
इलेक्ट्रिक वॉटर पंप डिजाइन सिद्धांत
बिजली पानी का पंप डिजाइन सत्यापन - विद्युत चुम्बकीय सिद्धांत डिजाइन सत्यापन
इलेक्ट्रिक पंप उत्पाद डिजाइन का डिजाइन सत्यापन - परीक्षण सत्यापन
■ अनुप्रयोग
व्यापक रूप से हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहनों, ट्रेनों, जहाजों और अन्य हीटिंग और शीतलन परिसंचरण प्रणाली में उपयोग किया जाता है।
■ सुविधाएँ
◆ केन्द्रापसारक पम्प
◆ चुंबकीय बल संचरण
, उच्च दक्षता brushless डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबे समय से सेवा जीवन।
विस्तृत श्रृंखला ऑपरेटिंग तापमान के साथ
◆ PWM सिग्नल स्पीड कंट्रोलिंग
◆ नैदानिक संकेत उत्पादन
Constant निरंतर प्रवाह को नियंत्रित करने के साथ
◆ रिवर्स पोलरिटी प्रोटेक्शन
Protection ड्राई रनिंग सुरक्षा
। ओवर वोल्टेज, वर्तमान सुरक्षा पर
। अधिभार, तापमान संरक्षण पर
■ तकनीकी विवरण (तरल के संपर्क में संबंधित भाग)
पंप सिर आवास: एल्यूमीनियम मिश्र धातु कास्टिंग मरो
इम्पेलर: पीपीएस + जीएफ
ढाल गुहा: पीपीएस + जीएफ
दस्ता आस्तीन: कारबोरंडम मिश्रित सामग्री
दस्ता: स्टेनलेस स्टील (3CR14) शाफ्ट
चुंबक आवास: पीपीएस प्लास्टिक कैप्सूलेशन
सील की अंगूठी: ईपीडीएम
■ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग रोटर: PPS प्लास्टिक कैप्सूलेटेड चुंबक
शिकंजा और नट: 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रश रहित मोटर
मोटर वायर फ्रेम: पीपीए जीएफ
पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस ।।
ब्रैकेट: स्टील
ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील
IP67 रेटिंग के आधार पर वाटरप्रूफ (en60529)
कनेक्टर मॉडल: AMP282106-1 (प्लग किए गए AMP282088-1)
नोजल व्यास: 39.5 मिमी (1.5 इंच)
