उत्पाद विवरण:
|
| प्रवाह की दर: | क्यू = 900L / एचएच = 11.5M | रेटेड वोल्टेज: | 12 वी, 24V |
|---|---|---|---|
| सामग्री: | एल्यूमीनियम मिश्र धातु आवास + पीपीएस | सेवा जीवन: | 20000 से अधिक घंटे |
| मध्यम: | शीतलक | संचार: | कैन बस |
| हाई लाइट: | टर्बोचार्जर पंप,इंटरकॉलर पानी पंप,टर्बोचार्जर इंटरकोलर पानी पंप |
||

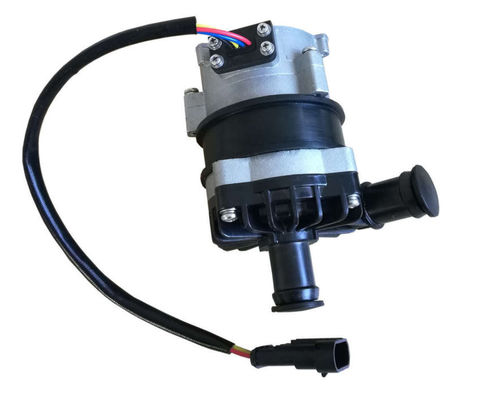

12V / 24V DC हाइब्रिड इलेक्ट्रिकल व्हीकल के लिए उच्च दक्षता वाले इलेक्ट्रिक कूलेंट ब्रशलेस वॉटर पंप को इंटरफेस कर सकता है
बूस्टिंग / सर्कुलेशन / वेरिएबल-फ्रीक्वेंसी / लो-नॉइज़ / शील्ड पंप / CAN BUS
■ अनुप्रयोग
व्यापक रूप से हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, और जहाजों और अन्य हीटिंग और शीतलन परिसंचरण प्रणाली में उपयोग किया जाता है।
■ सुविधाएँ
◆ केन्द्रापसारक पम्प
◆ चुंबकीय बल संचरण (ढाल पंप संरचना)
, उच्च दक्षता brushless डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबे समय से सेवा जीवन।
विस्तृत श्रृंखला ऑपरेटिंग तापमान के साथ
◆ PWM सिग्नल स्पीड कंट्रोलिंग
Constant निरंतर प्रवाह को नियंत्रित करने के साथ
◆ रिवर्स पोलरिटी प्रोटेक्शन
Protection ड्राई रनिंग सुरक्षा
। ओवर वोल्टेज, वर्तमान सुरक्षा पर
। अधिभार, तापमान संरक्षण पर
■ तकनीकी विवरण (तरल के संपर्क में संबंधित भाग)
पंप हेड हाउसिंग: पीपीएस + जीएफ
इम्पेलर: पीपीएस + जीएफ
ढाल गुहा: पीपीएस + जीएफ
दस्ता आस्तीन: कार्बन राल मिश्रित सामग्री
दस्ता: स्टेनलेस स्टील शाफ्ट
चुंबक आवास: नायलॉन प्लास्टिक कैप्सूलेशन
सील की अंगूठी: ईपीडीएम
■ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग इलेक्ट्रोमैग्नेट: नायलॉन प्लास्टिक कैप्सूलेटेड चुंबक
शिकंजा और नट: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रश रहित मोटर
मोटर तार फ्रेम: पीपीए जीएफ
पंप आवास: सैंडब्लास्टिंग और संसेचन उपचार के साथ मरने के कास्टिंग एल्यूमीनियम का मामला
ब्रैकेट: पाउडर कोटिंग के साथ स्टील
ब्रैकेट घेरा: # 304 स्टेनलेस स्टील + भिगोना रबर की अंगूठी
IP67 रेटिंग के आधार पर वाटरप्रूफ (en60529)
कनेक्टर मॉडल: 174359-2 (प्लग 174357-2 से मेल खाता है)
नोजल व्यास: 22.6 मिमी (आंतरिक व्यास: 16 मिमी)
■ मॉडल विनिर्देशों
OWP-SH120-12ASR
बढ़ते ब्रैकेट मॉडल प्रत्यय के साथ 12V डीसी: 12ASR
■ बढ़ते निर्देश
OWP-SH120 श्रृंखला पंप केन्द्रापसारक पंप हैं जिन्हें पूर्व-भरे हुए की आवश्यकता होती है,
सिस्टम की निम्नतम स्थिति में स्थापित पंप यह सुनिश्चित करने के लिए है कि प्ररित करनेवाला हमेशा तरल में डूबा हुआ है, या पंप को बिजली से पहले से भरा हुआ है।
1: पंप को ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 30 सेकंड के लिए ड्राई-रनिंग कर सकता है (30 सेकंड के ड्राई-रनिंग के बाद, यह स्वचालित रूप से बंद हो जाएगा), ड्राई रनिंग शोर करेगा, शाफ्ट और शाफ्ट आस्तीन के लिए भी घर्षण बढ़ाएगा।
2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास के नली पंप इनलेट का उपयोग करते हैं, तो पंप में नकारात्मक दबाव के कारण, बाहर की हवा पाइप लाइन के माध्यम से पंप में प्रवेश करती है, यह पंप प्रदर्शन में गिरावट लाएगा , और हवा के बुलबुले पंप को भी नुकसान पहुंचाते हैं।
3: पंप इनलेट दिशा से देखे जाने के अनुसार, प्ररित करनेवाला दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।
4: पंप को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5: ड्राई-रनिंग से बचने के लिए (हवा प्ररित करनेवाला में फंस जाती है), पानी पंप आउटलेट पोर्ट ऊर्ध्वाधर या प्ररित करनेवाला के ऊपरी भाग में होना चाहिए।(चित्र 1 देखें)
6: हवा को आसानी से डिस्चार्ज करने के लिए कनेक्टेड पाइप को खड़ी रखा जाना चाहिए (या 20 सेमी में कोहनी नहीं), आउटलेट पाइप को 90 डिग्री से कम नहीं इस्तेमाल किया जाना चाहिए।
कोहनी (चित्र 2 देखें)।
7: बड़े अनाज अशुद्धता तरल के साथ तरल माध्यम के रूप में समुद्री जल या अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।
■ तापमान पैरामीटर
मध्यम तरल तापमान: -40 ℃ से + 100 ℃ (-40 ° F से + 212 ° F)
कार्य परिवेश का तापमान: -40 ℃ से + 120 ℃ (-40 ° F से + 248 ° F)
भंडारण तापमान: -40 ℃ से + 70 ℃ (-40 ° F से + 158 ° F) (100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
■ सिस्टम का दबाव
-0.2 से 2.5 बार (100 ℃ (212 ° F))।
रेटेड वोल्टेज और 36 ℃ (86 ° F) परिवेश के तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।
■ वोल्टेज की सीमा
रेटेड 12V पानी पंप, व्यावहारिक रेंज 9V - 16V
यद्यपि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर की सेवा जीवन को प्रभावित करेगा, पंप को थर्मल विकिरण परिवेश से उजागर नहीं किया जा सकता है।
मध्यम तरल: शुद्ध पानी, तरल मिश्रण (60% ग्लाइकोल के साथ पानी)
■विद्युत पैरामीटर
|
कार्यरत वोल्टेज |
मूल्यांकित शक्ति |
मूल्यांकित प्रवाह |
आयाम |
वजन |
| 9V-16V (12V) | 120 डब्ल्यू | क्यू = 900 एल / एचएच = ११.५ एम | 129 * 107 * 80 | 750 ग्राम |
कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):
| AMP282106-1 | 1 (लाल) | 2 (पीला) | 3 (नीला) | 4 (काला) |
| (प्लग AMP282109-1 से मेल खाता है) | + 12 वी | पीडब्लूएम | दोष प्रतिक्रिया | GND |
■PWM चरित्र
| साइकिल शुल्क | विवरण |
टिप्पणी: |
| 0% %duty≤7% | डिफ़ॉल्ट आउटपुट()अधिकतम चाल) | |
| 7% %duty≤12% | PWM मोड (स्टॉप) | |
| 13% %duty≤85% | PWM मोड (रैखिक गति नियंत्रण सीमा) | |
| 86% %duty≤100% | PWM मोड (अधिकतम गति सीमा) |
■ मुहब्बत करना
1. कार्य परिवेश का तापमान: -40 ℃ --120 ℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने की कोशिश करनी चाहिए, काम के माहौल का तापमान सुनिश्चित करना चाहिए।
2. पंप की सेवा जीवन का विस्तार करने के लिए पानी के पंप की स्थापना की स्थिति को कम से कम पानी के स्तर के करीब होना चाहिए।
4. धूल भरे वातावरण से दूर पंप का उपयोग करें, सेवा जीवन को कम करने के लिए धूल हानिकारक है
5. पानी की शुद्धता पर ध्यान दें, पंप की सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला से बचें
■ प्रदर्शन पैरामीटर
