| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| भुगतान विधि: | एल / सी, टी / टी, एल / सी |

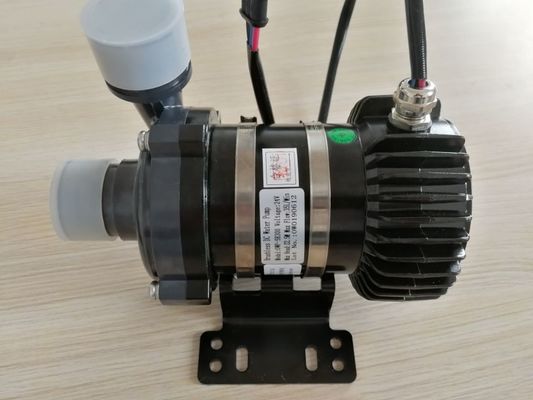

OWP-SH300 ब्रश रहित पानी पंप
बूस्टिंग / परिसंचरण / चर-आवृत्ति / कम-शोर / केन्द्रापसारक पंप
PWM नियंत्रण / CAN बस (वैकल्पिक)
संक्षिप्त परिचय और तकनीकी विनिर्देश
1,बिजली पानी पंप आवेदन:
केन्द्रापसारक पम्प की परिभाषा:
केन्द्रापसारक पंपों का उपयोग तरल पदार्थ को हाइड्रोडीनामिक में घूर्णी गतिज ऊर्जा के रूपांतरण द्वारा किया जाता है
द्रव प्रवाह की ऊर्जा।घूर्णी ऊर्जा आम तौर पर एक इंजन या से आती हैबिजली की मोटर।द्रव पंप में प्रवेश करता है
इम्पेलर के साथ या घूर्णन अक्ष के पास और प्ररित करनेवाला द्वारा त्वरित किया जाता है, एक रेड्यूसरली आउटवर्ड को एक विसारक या विलेय चैंबर (आवरण) में प्रवाहित करता है, जिससे यह बाहर निकलता है।
अनुप्रयोग:
हाइब्रिड बस, हाइब्रिड में व्यापक रूप से उपयोग किया जाता है
यात्री कार, इलेक्ट्रिक वाहन, ट्रेन,
जहाजों और अन्य हीटिंग और
शीतलन परिसंचरण प्रणाली।
संरचनात्मक विशेषता :
1: प्रमुख संरचना :पंप सिर, ब्रशलेस डीसी मोटर
और नियंत्रक；
2: सुविधाएँ : कॉम्पैक्ट संरचना, मजबूत सील, मजबूत
पर्यावरण और मीडिया, संरचना और के लिए अनुकूलनशीलता
सामग्री जंग प्रतिरोध, उच्च प्रभाव प्रतिरोध,
अच्छी गर्मी अपव्यय संरचना के साथ।
1, OWP-SH300 पानी पंप संरचना
संक्षिप्त परिचय और तकनीकी विनिर्देश
कार्य सूचकांक द्वितीय:
1, दक्षता (एच = 20 मीटर η≥ )43%) (
2, प्रवाह (एच = 20 मीटर ≥ Q Flow 2000L / एच)।
कार्य सूचकांक मैं:
सिर (एच = 24 m 1 मीटर H क्यू = 0 एल / एच)।
कार्य सूचकांक तृतीय:
1, दक्षता (एच = 16 मीटर) )52%) (
2, प्रवाह (एच = 16 मीटर = क्यू = 3100 एल / एच)
कार्य सूचकांक चतुर्थ:
1, दक्षता (एच = 10 मीटर η≥ )43%) (
2, प्रवाह (एच = 10 मीटर = क्यू = 4200 एल / एच)।
1, OWP-SH300 प्रदर्शन वक्र
OWP-SH300 पानी पंप प्रवाह और सिर प्रदर्शन वक्र
2, OWP-SH300 पानी पंप की तकनीकी विशिष्टताओं
| न ०। | मद | मापदंडों | टिप्पणी |
| 1 | रेटेड वोल्टेज | DC24V | |
| २ | कार्यरत वोल्टेज | DC20 ～ 32 वी | |
| ३ | सेवा जीवन | H20000 ह | |
| ४ | काम कर रहे शोर | B60 डीबी | |
| ५ | कट-ऑफ साइकल | Times100000 बार | |
| ६ | परिवेश का तापमान | -40 ℃ 40 105 ℃ | |
| । | मोटर इन्सुलेशन ग्रेड | कक्षा एफ | |
| । | सुरक्षा का वर्ग | IP67 | |
| ९ | काम करने का माध्यम | विरोधी ठंड तरल | |
| १० | नियंत्रण विधा | PWM या CAN (वैकल्पिक) |
1, पानी पंप सिर संरचनात्मक सुविधाओं
सिर को पंप करें:
1: उच्च प्रदर्शन प्लास्टिक सामग्री (संपीड़न प्रतिरोध, उच्च द्वारा किए गए Volute चैम्बर और प्ररित करनेवाला
शक्ति, संक्षारण प्रतिरोध) ；
2: कम विशिष्ट क्रांति की विशेषताएं
प्ररित करनेवाला कक्ष और प्ररित करनेवाला संरचना: द्रव प्रवाह का प्रतिबंध बढ़ाया जाता है
और मोड़ प्रभाव अच्छा है, छोटे हाइड्रोलिक नुकसान;पानी प्रतिरोध घर्षण कम है, द्रव का उतार-चढ़ाव छोटा है
3: उच्च-लिफ्ट पंप विल्बर चैम्बर की संरचनात्मक विशेषताएं: रनर चैनल के आकार में सुधार, विलेउंग जीभ कोण
और volute प्रोफ़ाइल;यह उच्च दबाव में एड़ी के मौजूदा नुकसान, प्रभाव हानि और वेक जेट प्रवाह को अच्छी तरह से कम कर सकता है।
पानी पंप सिर संरचनात्मक विशेषताएं
1: लंबे जीवन, उच्च स्थायित्व;
2: उच्च हाइड्रोलिक दक्षता (रेटेड स्थिति High64%) (
3: अच्छी स्थिरता और कम शोर
4: फ्लैट वाशर:
उच्च पहनने के प्रतिरोध के साथ कठोर मिश्र धातु सामग्री का उपयोग करके सिरेमिक असर के पहनने के प्रतिरोध में सुधार किया जाता है, इसलिए यह स्थिरता और स्थायित्व में सुधार करेगा।
2: ब्रशलेस मोटर संरचना सुविधाएँ
मोटर संरचना:
1: रोटर स्टेनलेस स्टील हाउसिंग है
लेजर वेल्डेड द्वारा सील
a) नई स्टेनलेस स्टील सामग्री है
जंग के लिए अधिक प्रतिरोधी ；
बी) बहुत बेहतर रिसावप्रूफनेस proof
2: स्टेटर घुमावदार:
1, प्रतिरोध कम करें, कम करें
गर्मी का नुकसान ； 2, कम करें
घुमावदार की संख्या;कम करना
अंतरिक्ष की मात्रा।
ग) चुंबकीय अंतराल को कम करें, कम करें
चुंबकीय प्रवाह हानि ；
BLDC मोटर संरचनात्मक विशेषताएं
1, तंग सील, उच्च जंग प्रतिरोध, मजबूत है
मध्यम अनुकूलन क्षमता ability
2, कम कैलोरी मान, कम वर्तमान और उच्च मोटर
दक्षता;
3: रोटर द्वारा लपेटा जाता है
लेजर पूर्ण वेल्डिंग, सील प्रदर्शन, जंग प्रतिरोध के साथ स्टेनलेस स्टील जैकेट कसकर और अधिक सुधार हुआ है।
पानी पंप पैरामीटर चयन तालिका
| प्रमुख (एम) | प्रवाह (एल / एच) | पावर / (W) | दक्षता | लागू पाइप प्रतिरोध |
| ० ~ 8 | 4500 ~ 5100 | 256 डब्ल्यू | ≤40% | ≤8 मी |
| ९ ~ १२ | 3500 ~ 4400 | 256 डब्ल्यू | 40% ~ 48% | ९ ~ १२ मी |
| १३ ~ १६ | 2800 ~ 3400 | 256 डब्ल्यू | 48% ~ 54% | १३ ~ १६ मी |
| १ ~ २० | 2000 ~ 2800 | 290 डब्ल्यू | 44% ~ 50% | 17 ~ 20 मी |
| ＞ 20 | 0 ~ 2100 | 305 डब्ल्यू | ＜ 44% | 20 ~ 24 मी |
निम्नलिखित के रूप में विनिर्देश डाउनलोड करें
|
|
