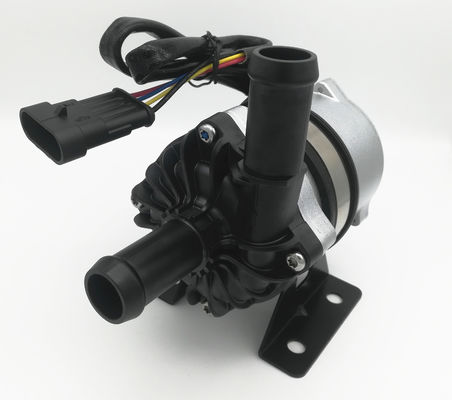

2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल

2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल
2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल

बड़ी छवि :  2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OWO
मॉडल संख्या: OWP-BL93-300
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable

2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल

वर्णन
रेटेड वोल्टेज: 12 वी / 24VDC अधिकतम प्रवाह: 2800L / एच
मैक्स हेड: 11.5M रेटेड प्रवाह दर: 1800L / एम, एच = 9M
हाई लाइट:

ब्रशलेस वॉटर पंप PWM कंट्रोल

,

12V 24V ब्रशलेस वॉटर पंप

,

पंप डीसी ब्रशलेस 12 वोल्ट



OWP-BL93-300 बिजली पानी पंप 12V / 24V DC 1800L / M, H = 9M, PWM नियंत्रण के साथ 100W BLDC पानी पंप

बूस्टिंग / परिसंचरण / चर-आवृत्ति / कम-शोर / ढाल पंप / PWM नियंत्रण / दोष प्रतिक्रिया




2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 0




पीडब्ल्यूएम नियंत्रण और त्रुटि निदान के साथ OWP-BL93-300 100W BLDC पानी पंप, कोलीन पंप, ग्लाइकोल पंप, Bldc पानी पंप

■ अनुप्रयोग
व्यापक रूप से हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, और जहाजों और अन्य हीटिंग और शीतलन परिसंचरण प्रणाली में उपयोग किया जाता है।

■ सुविधाएँ
Ugal चुंबकीय बल संचरण (ढाल पंप संरचना) केन्द्रापसारक पंप
, उच्च दक्षता brushless डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबे समय से सेवा जीवन।
विस्तृत श्रृंखला ऑपरेटिंग तापमान के साथ
◆ PWM सिग्नल स्पीड कंट्रोलिंग
Constant निरंतर प्रवाह को नियंत्रित करने के साथ
◆ रिवर्स पोलरिटी प्रोटेक्शन
Protection ड्राई रनिंग सुरक्षा
। ओवर वोल्टेज, वर्तमान सुरक्षा पर
। अधिभार, तापमान संरक्षण पर

■ तकनीकी विवरण (तरल के संपर्क में संबंधित भाग)
पंप हेड हाउसिंग: पीपीएस + जीएफ
इम्पेलर: पीपीएस + जीएफ
ढाल गुहा: पीपीएस + जीएफ
दस्ता आस्तीन: कार्बन राल मिश्रित सामग्री
दस्ता: स्टेनलेस स्टील शाफ्ट
चुंबक आवास: नायलॉन प्लास्टिक कैप्सूलेशन
सील की अंगूठी: ईपीडीएम

■ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग इलेक्ट्रोमैग्नेट: नायलॉन प्लास्टिक कैप्सूलेटेड चुंबक
शिकंजा और नट: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रश रहित मोटर
मोटर तार फ्रेम: पीपीए जीएफ
पंप आवास: सैंडब्लास्टिंग और संसेचन उपचार के साथ मरने के कास्टिंग एल्यूमीनियम का मामला

ब्रैकेट: पाउडर कोटिंग के साथ स्टील
ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील + भिगोना रबर की अंगूठी
IP68 रेटिंग के आधार पर वाटरप्रूफ (en60529)
कनेक्टर मॉडल: AMP282106-1 (प्लग किए गए AMP282088-1)
नोजल व्यास: 22.4 मिमी (आंतरिक व्यास: 16 मिमी)

मॉडल विनिर्देशों
OWP-BL93-300-24A (24VDC)
OWP-BL93-300-12A (12VDC)


बढ़ते निर्देश
OWP-BL93-300 श्रृंखला पंप केन्द्रापसारक पंप हैं जिन्हें पूर्व-भरे जाने की आवश्यकता होती है,
सिस्टम की निम्नतम स्थिति में स्थापित पंप यह सुनिश्चित करने के लिए है कि प्ररित करनेवाला हमेशा तरल में डूबा हुआ है, या पंप को बिजली से पहले से भरा हुआ है।

1: पंप को ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 30 सेकंड के लिए ड्राई-रनिंग कर सकता है (30 सेकंड के ड्राई-रनिंग के बाद, यह स्वचालित रूप से बंद हो जाएगा), ड्राई रनिंग शोर करेगा, शाफ्ट और शाफ्ट आस्तीन के लिए भी घर्षण बढ़ाएगा।

2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास के नली पंप इनलेट का उपयोग करते हैं, तो पंप में नकारात्मक दबाव के कारण, बाहर की हवा पाइप लाइन के माध्यम से पंप में प्रवेश करती है, यह पंप प्रदर्शन में गिरावट लाएगा , और हवा के बुलबुले पंप को भी नुकसान पहुंचाते हैं।

3: पंप इनलेट दिशा से देखे जाने के अनुसार, प्ररित करनेवाला दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।

4: पंप को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।

5: ड्राई-रनिंग से बचने के लिए (हवा प्ररित करनेवाला में फंस जाती है), पानी पंप आउटलेट पोर्ट ऊर्ध्वाधर या प्ररित करनेवाला के ऊपरी भाग में होना चाहिए।(चित्र 1 देखें)

6: हवा को आसानी से डिस्चार्ज करने के लिए कनेक्टेड पाइप को खड़ी रखा जाना चाहिए (या 20 सेमी में कोहनी नहीं), आउटलेट पाइप को 90 डिग्री से कम नहीं इस्तेमाल किया जाना चाहिए।
कोहनी (चित्र 2 देखें)।

7: बड़े अनाज अशुद्धता तरल के साथ तरल माध्यम के रूप में समुद्री जल या अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।





तापमान पैरामीटर
मध्यम तरल तापमान: -40 ℃ से + 85 ℃ (-40 ° F से + 185 ° F)
कार्य परिवेश का तापमान: -40 ℃ से + 85 ℃ (-40 ° F से + 185 ° F) आर्द्रता %90%
भंडारण तापमान: -40 ℃ से + 70 ℃ (-40 ° F से + 158 ° F) (100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
सिस्टम का दबाव
-0.2 से 2.5 बार (100 ℃ (212 ° F))।
रेटेड वोल्टेज और 36 ℃ (86 ° F) परिवेश के तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।
वोल्टेज की सीमा
रेटेड 12V पानी पंप, व्यावहारिक रेंज 9V - 16V
रेटेड 24V पानी पंप, व्यावहारिक रेंज 18V - 30V
यद्यपि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर की सेवा जीवन को प्रभावित करेगा, पंप को थर्मल विकिरण परिवेश से उजागर नहीं किया जा सकता है।

मध्यम तरल: शुद्ध पानी, तरल मिश्रण (60% ग्लाइकोल के साथ पानी)


विद्युत पैरामीटर

कार्यरत वोल्टेज

(वीडीसी)

मूल्यांकित शक्ति

(डब्ल्यू)

मूल्यांकित प्रवाह

(एल / एच)

आयाम

(मिमी)

वजन

(छ)

9V-16V (12V)

18-30V (24V)

100 डब्ल्यूक्यू = 1800 एल / एचएच = ९ एम148 * 90 * 1321.12 किग्रा









कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):

AMP282106-11 (काला)2 (पीला)3 (नीला)4 (काला)

(प्लग से मेल खाता है
AMP282109-1)

GNDदोष प्रतिक्रिया पीडब्लूएम+ 12 वी / 24 वी







2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 1
PWM चरित्र
2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 2


साइकिल शुल्कविवरण

टिप्पणी:
1: पीडब्लूएम ड्यूटी साइकल मेट्रिकल एरर 2%
2: PWM वोल्टेज: 24VDC / 12VDC (पंप वोल्टेज के समान)
आवृत्ति: 50-1000KHz
3: अनुशंसित PWM स्टॉप ड्यूटी: 10%
4: PWM डिस्कनेक्ट के रूप में अनुशंसित 0% ड्यूटी

0% %duty≤10%राज्य बंद करो
11% %duty≤55%न्यूनतम गति से चल रहा है
56% %duty≤90%

PWM मोड
(रैखिक गति नियंत्रण रेंज)

91% %duty≤100%अधिकतम गति चल रही है


2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 3
मुहब्बत करना
1. कार्य परिवेश का तापमान: -40 ℃ - 85 ℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने की कोशिश करनी चाहिए, काम के माहौल का तापमान सुनिश्चित करना चाहिए।
2. पंप की सेवा जीवन का विस्तार करने के लिए पानी के पंप की स्थापना की स्थिति को कम से कम पानी के स्तर के करीब होना चाहिए।
4. धूल भरे वातावरण से दूर पंप का उपयोग करें, सेवा जीवन को कम करने के लिए धूल हानिकारक है
5. पानी की शुद्धता पर ध्यान दें, पंप की सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला से बचें
प्रदर्शन पैरामीटर
2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 4

  • बाहरी आयाम
  • 2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 5
  • 2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 6
  • 2800L H 12V 24V 100W ब्रशलेस वॉटर पंप PWM कंट्रोल 7
