उत्पाद विवरण:
|
| वोल्टेज संचालित करें: | डीसी 18 वी -32 वी | अधिकतम प्रवाह:: | 4500L / एच |
|---|---|---|---|
| अधिकतम सिर:: | 23 एम | रेटेड प्रवाह और लिफ्ट: | 2800L / एच, एच = 16 एम |
| शोर: | ≤61dB | आईपी ग्रेड: | IP68 |
| सेवा जीवन: | ≥20000h | ||
| हाई लाइट: | शीतलक परिसंचरण पंप,इलेक्ट्रिक इंजन पानी पंप,ग्लाइकोल पानी परिसंचारी पंप |
||

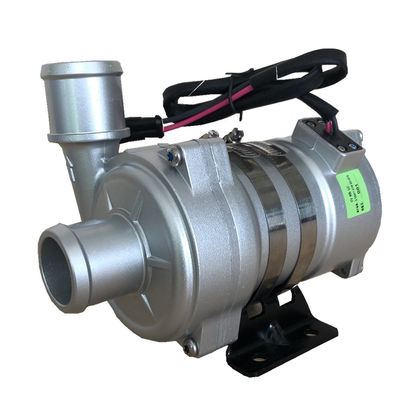

DC 24 V 250W 2800L / H, H = 16M ऑटोमोटिव इलेक्ट्रिक वॉटर पंप BEV बस / PHEV वाहनों के लिए शीतलन परिसंचरण,
बूस्टिंग / परिसंचरण / चर-आवृत्ति / कम-शोर / केन्द्रापसारक पंप
■ अनुप्रयोग
व्यापक रूप से हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहनों, ट्रेनों, जहाजों और अन्य हीटिंग और शीतलन परिसंचरण प्रणाली में उपयोग किया जाता है।
■ सुविधाएँ
◆ केन्द्रापसारक पम्प
◆ चुंबकीय बल संचरण
, उच्च दक्षता brushless डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबे समय से सेवा जीवन।
विस्तृत श्रृंखला ऑपरेटिंग तापमान के साथ
◆ PWM सिग्नल स्पीड कंट्रोलिंग (वैकल्पिक)
◆ डायग्नोस्टिक सिग्नल आउटपुट (वैकल्पिक)
Constant निरंतर प्रवाह को नियंत्रित करने के साथ
◆ रिवर्स पोलरिटी प्रोटेक्शन
Protection ड्राई रनिंग सुरक्षा
। ओवर वोल्टेज, वर्तमान सुरक्षा पर
। अधिभार, तापमान संरक्षण पर
■ तकनीकी विवरण (तरल के संपर्क में संबंधित भाग)
पंप सिर आवास: एल्यूमीनियम मिश्र धातु
इम्पेलर: पीपीएस + जीएफ
ढाल गुहा: पीपीएस + जीएफ
दस्ता आस्तीन: कारबोरंडम मिश्रित सामग्री
दस्ता: स्टेनलेस स्टील (3CR14) शाफ्ट
चुंबक आवास: पीपीएस प्लास्टिक कैप्सूलेशन
सील की अंगूठी: ईपीडीएम
■ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग रोटर: PPS प्लास्टिक कैप्सूलेटेड चुंबक
शिकंजा और नट: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रश रहित मोटर
मोटर तार फ्रेम: पीपीए जीएफ
पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस ।।
ब्रैकेट: स्टील बेस
ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील
IP68 रेटिंग के आधार पर वाटरप्रूफ (en60529)
कनेक्टर मॉडल: AMP282104-1 (मिलान प्लग AMP282080-1)
नोजल व्यास: 40 मिमी (1.5 इंच)
■ बढ़ते निर्देश
OWP-BL43-200 श्रृंखला पंप केन्द्रापसारक पंप हैं जिन्हें पूर्व-भरे हुए की आवश्यकता होती है,
सिस्टम की निम्नतम स्थिति में स्थापित पंप यह सुनिश्चित करने के लिए है कि प्ररित करनेवाला हमेशा तरल में डूबा हुआ है, या पंप को बिजली से पहले से भरा हुआ है।
1: पंप को ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 15 मिनट के लिए ड्राई-रनिंग कर सकता है (15 मिनट ड्राई-रनिंग के बाद, यह स्वचालित रूप से बंद हो जाएगा), ड्राई रनिंग शोर करेगा, शाफ्ट और शाफ्ट आस्तीन के लिए भी घर्षण बढ़ाएगा।
2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास के नली पंप इनलेट का उपयोग करते हैं, तो पंप में नकारात्मक दबाव के कारण, बाहर की हवा पाइप लाइन के माध्यम से पंप में प्रवेश करती है, यह पंप प्रदर्शन में गिरावट लाएगा , और हवा के बुलबुले पंप को भी नुकसान पहुंचाते हैं।
3: पंप इनलेट दिशा से देखे जाने के अनुसार, प्ररित करनेवाला दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।
4: पंप को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5: ड्राई-रनिंग से बचने के लिए (हवा प्ररित करनेवाला में फंस जाती है), पानी पंप आउटलेट पोर्ट ऊर्ध्वाधर या प्ररित करनेवाला के ऊपरी भाग में होना चाहिए।(चित्र 1 देखें)
6: हवा को आसानी से डिस्चार्ज करने के लिए कनेक्टेड पाइप को लंबवत माउंट किया जाना चाहिए (या 20cm में कोहनी नहीं), आउटलेट पाइप को 90 डिग्री से कम कोहनी (चित्र 2 देखें) से कम नहीं इस्तेमाल किया जाना चाहिए।
7: बड़े अनाज अशुद्धता तरल के साथ तरल माध्यम के रूप में समुद्री जल या अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।
आंकड़ा 1 आंकड़ा 2
■ तापमान पैरामीटर
मध्यम तरल तापमान: -40 ℃ से + 85 ℃ (-40 ° F से + 185 ° F)
कार्य परिवेश का तापमान: -40 ℃ से + 120 ℃ (-40 ° F से + 248 ° F)
भंडारण तापमान: -40 ℃ से + 70 ℃ (-40 ° F से + 158 ° F)
(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
■ सिस्टम का दबाव
-0.2 से 2.5 बार (100 ℃ (212 ° F))।
रेटेड वोल्टेज और 36 ℃ (86 ° F) परिवेश के तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।
■ वोल्टेज की सीमा
रेटेड 24V पानी पंप, व्यावहारिक रेंज 18V - 32V
यद्यपि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर की सेवा जीवन को प्रभावित करेगा, पंप को थर्मल विकिरण परिवेश से उजागर नहीं किया जा सकता है।
मध्यम तरल: तरल मिश्रण (60% ग्लाइकोल के साथ पानी)
■विद्युत पैरामीटर
|
कार्यरत वोल्टेज (वीडीसी) |
मूल्यांकित शक्ति
|
मूल्यांकित प्रवाह (एल / एच) |
आयाम (मिमी) |
वजन (छ) |
| 18V-32V (24V) | 250 डब्ल्यू |
2800L / एच, एच = 16 एम |
185 * 90 * 155 | 1950 ग्रा |
कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):
| AMP282104-1 | 1 | २ |
| (प्लग AMP282080-1 से मेल खाता है) | + 24 वी डीसी | GND |
| तार की मोटाई | सबसे लंबे तार का इस्तेमाल किया * |
| 24 वी | |
| 1.5 मिमी 1.5 | 16 मी |
| 2.5 मिमी 2.5 | 25 मी |
| 3 मिमी 3 | 31 एम |
| 4 मिमी 4 | 40 मी |
अनुशंसित तार का आकार (3% वोल्टेज ड्रॉप पर आधारित) है
* तार की लंबाई का मतलब पंप से बैटरी तक की दूरी है
■ मुहब्बत करना
1. कार्य परिवेश का तापमान: -40 ℃ --120 ℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने की कोशिश करनी चाहिए, काम के माहौल का तापमान सुनिश्चित करना चाहिए।
2. पंप की सेवा जीवन का विस्तार करने के लिए पानी के पंप की स्थापना की स्थिति को कम से कम पानी के स्तर के करीब होना चाहिए।
4. धूल भरे वातावरण से दूर पंप का उपयोग करें, सेवा जीवन को कम करने के लिए धूल हानिकारक है
5. पानी की शुद्धता पर ध्यान दें, पंप की सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला से बचें
■ प्रदर्शन पैरामीटर
