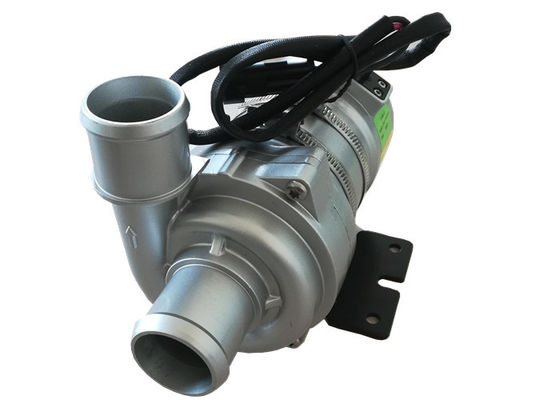

6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप

6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप
6000L H 8M 24VDC Race Car Automotive Electric Water Pump
6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप 6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप 6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप 6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप 6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप

बड़ी छवि :  6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप

उत्पाद विवरण:
ब्रांड नाम: OWO
मॉडल संख्या: OWP-BL43-450T
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
प्रसव के समय: पांच दिन
भुगतान शर्तें: एल / सी, टी / टी
आपूर्ति की क्षमता: 500sets / दिन

6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप

वर्णन
रेटेड वोल्टेज: 24V अधिकतम प्रवाह: 9000L / एच
मैक्स हेड: 11m रेटेड प्रवाह दर: 6000L / एच, एच = 8M
पंप का सिद्धांत: केन्द्रापसारक पम्प मंच: एकल मंच
हाई लाइट:

OWP BL43 450T

,

BL43 450T रेस कार इलेक्ट्रिक वॉटर पंप

,

BL43 450T इलेक्ट्रिक वॉटर पंप कार



OWP-BL43-450T श्रृंखला ब्रश रहित डीसी बिजली पानी पंप

6000L / H, H = 8M 24V DC इलेक्ट्रिक वाटर पंप PWM कंट्रोल, ब्रशलेस मोटर पंप, फ्यूल सेल पंप, कूलेंट पंप, सेंट्रीफ्यूगल पंप के साथ



बूस्टिंग / परिसंचरण / चर-आवृत्ति / कम-शोर / केन्द्रापसारक पंप

PWM नियंत्रण / दोष निदान



6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप 0









■ अनुप्रयोग



व्यापक रूप से हाइब्रिड बस, हाइब्रिड यात्री कार, ईंधन सेल वाहन, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और शीतलन परिसंचरण प्रणाली में उपयोग किया जाता है।



■ सुविधाएँ

◆ केन्द्रापसारक पम्प

◆ चुंबकीय बल संचरण

, उच्च दक्षता brushless डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबे समय से सेवा जीवन।

विस्तृत श्रृंखला ऑपरेटिंग तापमान के साथ

◆ PWM सिग्नल स्पीड कंट्रोलिंग

◆ नैदानिक ​​संकेत उत्पादन

Constant निरंतर प्रवाह को नियंत्रित करने के साथ

◆ रिवर्स पोलरिटी प्रोटेक्शन

Protection ड्राई रनिंग सुरक्षा

। ओवर वोल्टेज, वर्तमान सुरक्षा पर

। अधिभार, तापमान संरक्षण पर



■ तकनीकी विवरण (तरल के संपर्क में संबंधित भाग)

पंप सिर आवास: एल्यूमीनियम मिश्र धातु कास्टिंग मरो

इम्पेलर: पीपीएस + जीएफ

ढाल गुहा: पीपीएस + जीएफ

दस्ता आस्तीन: कारबोरंडम मिश्रित सामग्री

दस्ता: स्टेनलेस स्टील (3CR14) शाफ्ट

चुंबक आवास: पीपीएस प्लास्टिक कैप्सूलेशन

सील की अंगूठी: ईपीडीएम

EMC: ग्रेड 3

शोर: ≤61dB



■ ड्राइविंग डिवाइस (मोटर सहित)

ड्राइविंग रोटर: PPS प्लास्टिक कैप्सूलेटेड चुंबक

शिकंजा और नट: 304 स्टेनलेस स्टील

ड्राइविंग मोटर: ब्रशलेस डीसी मोटर

मोटर वायर फ्रेम: पीपीए जीएफ

पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस ।।



ब्रैकेट: स्टील

ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील

IP68 रेटिंग के आधार पर वाटरप्रूफ (en60529)

कनेक्टर मॉडल: AMP282106-1 (प्लग किए गए AMP282088-1)

नोजल व्यास: 38 मिमी (1.5 इंच)







बढ़ते निर्देश

OWP-BL43-450T श्रृंखला पंप केन्द्रापसारक पंप हैं जिन्हें पूर्व-भरे हुए की आवश्यकता होती है,

सिस्टम की निम्नतम स्थिति में स्थापित पंप यह सुनिश्चित करने के लिए है कि प्ररित करनेवाला हमेशा तरल में डूबा हुआ है, या पंप को बिजली से पहले से भरा हुआ है।

1: पंप को ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 15 मिनट के लिए ड्राई-रनिंग कर सकता है (15 मिनट ड्राई-रनिंग के बाद, यह स्वचालित रूप से बंद हो जाएगा), ड्राई रनिंग शोर करेगा, शाफ्ट और शाफ्ट आस्तीन के लिए भी घर्षण बढ़ाएगा।



2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास के नली पंप इनलेट का उपयोग करते हैं, तो पंप में नकारात्मक दबाव के कारण, बाहर की हवा पाइप लाइन के माध्यम से पंप में प्रवेश करती है, यह पंप प्रदर्शन में गिरावट लाएगा , और हवा के बुलबुले पंप को भी नुकसान पहुंचाते हैं।



3: पंप इनलेट दिशा से देखे जाने पर, प्ररित करनेवाला दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।



4: पंप को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।



5: ड्राई-रनिंग से बचने के लिए (हवा प्ररित करनेवाला में फंस जाती है), पानी पंप आउटलेट बंदरगाह ऊर्ध्वाधर या प्ररित करनेवाला के ऊपरी भाग में होना चाहिए।(चित्र 1 देखें)



6: हवा को आसानी से डिस्चार्ज करने के लिए कनेक्टेड पाइप को खड़ी रखा जाना चाहिए (या 20 सेमी में कोहनी नहीं), आउटलेट पाइप को 90 डिग्री से कम कोहनी (चित्रा 2 देखें) से कम नहीं इस्तेमाल किया जाना चाहिए।



7: बड़े अनाज अशुद्धता तरल के साथ तरल माध्यम के रूप में समुद्री जल या अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।









■ तापमान पैरामीटर

मध्यम तरल तापमान: -40 ℃ से + 85 ℃ (-40 ° F से + 185 ° F)

कार्य परिवेश का तापमान: -40 ℃ से + 120 ℃ (-40 ° F से + 248 ° F)

भंडारण तापमान: -40 ℃ से + 70 ℃ (-40 ° F से + 158 ° F)

(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)

सिस्टम का दबाव

-0.2 से 2.5 बार (100 ℃ (212 ° F))।

रेटेड वोल्टेज और 36 ℃ (86 ° F) परिवेश के तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।

वोल्टेज सीमा

रेटेड 24V पानी पंप, व्यावहारिक रेंज 18V - 32V

यद्यपि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर की सेवा जीवन को प्रभावित करेगा, पंप को थर्मल विकिरण परिवेश से उजागर नहीं किया जा सकता है।



मध्यम तरल: तरल मिश्रण (60% ग्लाइकोल के साथ पानी)

कार्यरत वोल्टेज

(वीडीसी)

मूल्यांकित शक्ति

(डब्ल्यू)

मूल्यांकित प्रवाह

(एल / एच)

आयाम

(मिमी)

वजन

(छ)

18V-32V (24V) 250 डब्ल्यू क्यू = 6000 एल / एच, एच = 8 मी 195 * 90 * 145 2200 ग्रा



विद्युत पैरामीटर











कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):

AMP282106-1 1 (काला) 2 (पीला) 3 (नीला) 4 (लाल)
(प्लग AMP282088-1 से मेल खाता है) GND दोष प्रतिक्रिया पीडब्लूएम + 24 वी

















PWM चरित्र



6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप 1









साइकिल शुल्क विवरण

टिप्पणी:

1: पीडब्लूएम ड्यूटी साइकल मेट्रिकल एरर ±2%

2: PWM वोल्टेज: 24VDC, आवृत्ति: 1 KHz

3: अनुशंसित PWM आवृत्ति: 500 हर्ट्ज

4: PWM डिस्कनेक्ट के रूप में अनुशंसित 0% ड्यूटी

0% %duty≤10% PWM मोड (स्टॉप)
11% %duty≤55% PWM मोड (न्यूनतम गति)
51% %duty≤90% PWM मोड (रैखिक गति नियंत्रण सीमा)
91% %duty≤100% PWM मोड (अधिकतम गति)



तार का दीया। सबसे लंबे तार का इस्तेमाल किया *
  24 वी
1.5 मिमी 1.5 16 मी
2.5 मिमी 2.5 25 मी
3 मिमी 3 31 एम
4 मिमी 4 40 मी















अनुशंसित तार का आकार (3% वोल्टेज ड्रॉप पर आधारित) है

* तार की लंबाई का मतलब पंप से बैटरी तक की दूरी है







मुहब्बत करना

1. कार्य परिवेश का तापमान: -40 ℃ --120 ℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने की कोशिश करनी चाहिए, काम के माहौल का तापमान सुनिश्चित करना चाहिए।

2. पंप की सेवा जीवन का विस्तार करने के लिए पानी के पंप की स्थापना की स्थिति को कम से कम पानी के स्तर के करीब होना चाहिए।

4. धूल भरे वातावरण से दूर पंप का उपयोग करें, सेवा जीवन को कम करने के लिए धूल हानिकारक है

5. पानी की शुद्धता पर ध्यान दें, पंप के सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला से बचें



प्रदर्शन पैरामीटर

6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप 2







बाहरी आयाम



6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप 3

6000L H 8M 24VDC रेस कार ऑटोमोटिव इलेक्ट्रिक वॉटर पंप 4
