| एमओक्यू: | 1 सेट |
| वितरण अवधि: | पांच दिन |
| भुगतान विधि: | एल / सी, टी / टी |
| आपूर्ति क्षमता: | 500sets / दिन |
तकनीकी सहायता के लिए हमसे संपर्क करें !!!!

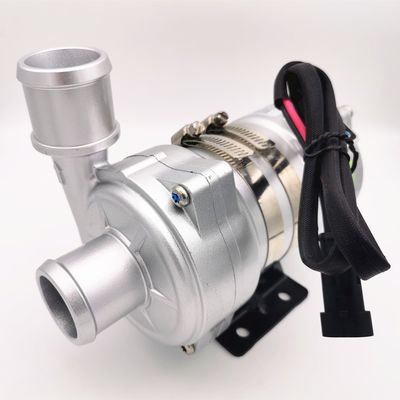

एप्लीकेशन
हाइब्रिड बस, हाइब्रिड यात्री कार, ईंधन सेल वाहन, इलेक्ट्रिक वाहन, ट्रेनों, जहाजों और अन्य हीटिंग और कूलिंग परिसंचरण प्रणाली में व्यापक रूप से उपयोग किया जाता है।
विशेषताएं
केन्द्रापसारक पम्प
चुंबकीय बल संचरण
उच्च दक्षता ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा जीवन।
◆ विस्तृत श्रृंखला ऑपरेटिंग तापमान के साथ
◆ पीडब्लूएम सिग्नल स्पीड कंट्रोलिंग
◆ डायग्नोस्टिक सिग्नल आउटपुट
निरंतर प्रवाह नियंत्रण के साथ
◆ रिवर्स पोलरिटी प्रोटेक्शन
ड्राई रनिंग प्रोटेक्शन
वोल्टेज से अधिक, वर्तमान सुरक्षा से अधिक
◆ अधिभार, तापमान संरक्षण से अधिक
■ तकनीकी विवरण (तरल के संपर्क में संबंधित भाग)
पंप हेड हाउसिंग: डाई कास्टिंग एल्यूमीनियम मिश्र धातु
प्ररित करनेवाला: पीपीएस + जीएफ
शील्ड गुहा: पीपीएस + जीएफ
दस्ता आस्तीन: कार्बोरंडम मिश्रित सामग्री
दस्ता: स्टेनलेस स्टील (3CR14) शाफ्ट
चुंबक आवास: पीपीएस प्लास्टिक कैप्सूलेशन
सील की अंगूठी: ईपीडीएम
ईएमसी: ग्रेड 3
शोर: ≤61dB
ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग रोटर: पीपीएस प्लास्टिक कैप्सूलेटेड चुंबक
शिकंजा और नट: एसयूएस 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रशलेस डीसी मोटर
मोटर वायर फ्रेम: पीपीए जीएफ
पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस।
ब्रैकेट: स्टील
ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील
IP68 रेटिंग पर आधारित वाटरप्रूफ (en60529)
कनेक्टर मॉडल: AMP282106-1 (मिलान प्लग AMP282088-1)
नोजल व्यास: 38 मिमी (1.5 इंच)
तापमान पैरामीटर
मध्यम तरल तापमान: -40 ℃ से + 85 ℃ (-40 डिग्री फ़ारेनहाइट से + 185 डिग्री फ़ारेनहाइट)
कार्य परिवेश का तापमान: -40 ℃ से + 120 ℃ (-40 डिग्री फ़ारेनहाइट से + 248 डिग्री फ़ारेनहाइट)
भंडारण तापमान: -40 ℃ से + 70 ℃ (-40 डिग्री फ़ारेनहाइट से +158 डिग्री फ़ारेनहाइट)
(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
मैं सिस्टम दबाव
-0.2 से 2.5 बार (100℃ (212°F)।
रेटेड वोल्टेज और 36 ℃ (86 डिग्री फ़ारेनहाइट) परिवेश के तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।
मैं वोल्टेज सीमा
रेटेड 24V पानी पंप, व्यावहारिक रेंज 18V - 32V
यद्यपि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप थर्मल विकिरण परिवेश के संपर्क में नहीं आ सकता है।
मध्यम तरल: तरल मिश्रण (60% से कम ग्लाइकोल वाला पानी)
|
कार्यरत वोल्टेज |
मूल्यांकित शक्ति |
मूल्यांकित प्रवाह |
आयाम |
वज़न |
| 18V-32V (24V) | 250W | क्यू = 6000 एल / एच, एच = 8 एम | १९५*९०*१४५ | 2200 ग्राम |
मैं विद्युत पैरामीटर
कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):
| AMP282106-1 | 1 (काला) | 2 (पीला) | 3 (नीला) | 4 (लाल) |
| (मिलान प्लग AMP282088-1) | जीएनडी | दोष प्रतिक्रिया | पीडब्लूएम | +24वी |
मैंपीडब्लूएम चरित्र
| साइकिल शुल्क | विवरण |
टिप्पणी: |
| 0% (ड्यूटी) 10% | पीडब्लूएम मोड (रोकें) | |
| 11% (ड्यूटी) 55% | पीडब्लूएम मोड (न्यूनतम गति) | |
| ५१% (ड्यूटी) ९०% | PWM मोड (रैखिक गति नियंत्रण सीमा) | |
| ९१% (ड्यूटी) १००% | पीडब्लूएम मोड (अधिकतम गति) |
| तार दीया। | सबसे लंबा तार इस्तेमाल किया गया * |
| २४वी | |
| 1.5 मिमी² | 16m |
| 2.5 मिमी² | 25m |
| 3 मिमी² | 31 एम |
| 4 मिमी² | 40m |
अनुशंसित तार का आकार है (3% वोल्टेज ड्रॉप के आधार पर)
* तार की लंबाई का मतलब है पंप से बैटरी तक की दूरी
मैं मुहब्बत करना
1. कार्य परिवेश का तापमान: -40 ℃ - 120 ℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने की कोशिश करनी चाहिए, काम के माहौल का तापमान सुनिश्चित करना चाहिए।
2. पंप की सेवा जीवन का विस्तार करने के लिए, पानी पंप की स्थापना की स्थिति जितना संभव हो उतना कम जल स्तर के करीब होना चाहिए।
4. कृपया धूल भरे वातावरण से दूर पंप का उपयोग करें, सेवा जीवन को कम करने के लिए धूल हानिकारक है
5. पानी की शुद्धता पर ध्यान दें, पंप की सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला-अवरुद्ध से बचें
मैं प्रदर्शन पैरामीटर
मैंबाहरी आयाम
