| एमओक्यू: | 5 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान विधि: | एल/सी, टी/टी, एल/सी |

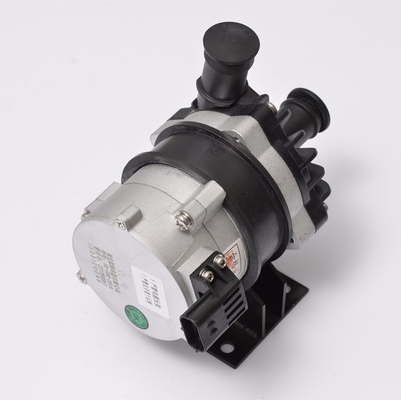

मोबाइल इलेक्ट्रिक वाहन चार्जिंग सिस्टम ऑटोमोटिव कूलेंट डीसी ब्रशलेस वॉटर पंप
फ़ायदा:
1. 20 मिमी इनलेट / आउटलेट मानक कार कनेक्शन और विशेष जल-प्रूफ कनेक्टर के साथ, पंपों को वाहनों में जल्दी और कुशलता से एकीकृत किया जा सकता है।
2. -40°C ~ 125°C कार्य तापमान के साथ, TOPSFLO TA60 इंजन प्री-हीटिंग और पार्किंग हीटर पंप वाहनों को अत्यधिक बाहरी तापमान और खराब मौसम की स्थिति में भी एक कुशल कार्य वातावरण प्रदान करते हैं।
3. कार कंपन काम करने की आवश्यकता को पूरा करने के लिए विशेष डिजाइन, कार बिजली की आपूर्ति का तरीका जो पीक वोल्टेज या अस्थिर वोल्टेज होता है।
4. ध्रुवता संरक्षण समारोह के साथ, फिर पंप गलत तारों से जला नहीं जाएगा। विशिष्ट वाहन प्रणाली के अनुरूप।
■ तकनीकी विवरण (तरल के संपर्क में संबंधित भागों)
पंप सिर आवास: एल्यूमीनियम मिश्र धातु
प्ररित करनेवाला: पीपीएस + जीएफ
ढाल गुहा: पीपीएस + जीएफ
दस्ता आस्तीन: कार्बोरंडम मिश्रित सामग्री
दस्ता: स्टेनलेस स्टील (3CR14) शाफ्ट
चुंबक आवास: पीपीएस प्लास्टिक कैप्सूलेशन
सील की अंगूठी: ईपीडीएम
■ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग रोटर: पीपीएस प्लास्टिक कैप्सुलेटेड चुंबक
स्क्रू और नट: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रशलेस मोटर
मोटर वायर फ्रेम: पीपीए जीएफ
पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस।
ब्रैकेट: स्टील बेस
ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील
IP68 रेटिंग पर आधारित वाटरप्रूफ (en60529)
कनेक्टर मॉडल: AMP282104-1 (प्लग AMP282080-1 से मेल खाता है)
नोजल व्यास: 40 मिमी (1.5 इंच)
■माउंटिंग निर्देश
OWP-BL43-426T श्रृंखला पंप केन्द्रापसारक ग्लाइकोल पंप होते हैं जिन्हें पहले से भरे जाने की आवश्यकता होती है, यह सुनिश्चित करने के लिए सिस्टम की सबसे निचली स्थिति में स्थापित पंप यह सुनिश्चित करता है कि प्ररित करनेवाला हमेशा तरल में डूबा रहता है, या बिजली चालू होने से पहले पंप को भरता है।.
| 1: | पंप ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 15 मिनट के लिए ड्राई-रनिंग कर सकता है (15 मिनट ड्राई-रनिंग के बाद, यह स्वचालित रूप से बंद हो जाएगा), ड्राई रनिंग से शोर होगा, शाफ्ट और शाफ्ट स्लीव में घर्षण भी बढ़ेगा। |
| 2: | पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास नली पंप इनलेट का उपयोग करते हैं, तो पंप में नकारात्मक दबाव के कारण, बाहरी हवा आसानी से पाइप लाइन के माध्यम से पंप में प्रवेश करती है, यह पंप प्रदर्शन में गिरावट लाएगी, और साथ ही हवा के बुलबुले पंप को नुकसान पहुंचाते हैं। |
| 3: | जैसा कि पंप इनलेट दिशा से देखा गया है, प्ररित करनेवाला दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)। |
| 4: | पंप को लंबवत या क्षैतिज रूप से माउंट किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए। |
| 5: | ड्राई-रनिंग से बचने के लिए (इंपेलर में हवा फंस जाती है), वाटर पंप आउटलेट पोर्ट वर्टिकल या इम्पेलर के ऊपरी हिस्से में होना चाहिए।(चित्र 1 देखें) |
| 6: | हवा को आसानी से डिस्चार्ज करने के लिए कनेक्टेड पाइप को लंबवत रूप से माउंट किया जाना चाहिए (या 20 सेमी में कोई कोहनी नहीं), आउटलेट पाइप का उपयोग 90 डिग्री कोहनी से कम नहीं किया जाना चाहिए (चित्र 2 देखें)। |
| 7: | तरल माध्यम के रूप में बड़े अनाज अशुद्धता तरल के साथ समुद्री जल या अन्य भारी प्रदूषण का उपयोग नहीं कर सकते। |
चित्र 1 चित्र 2
■ तापमान पैरामीटर
मध्यम तरल तापमान: -40°C से +85°C (-40°F से + 185°F)
कार्य परिवेश का तापमान: -40 ℃ से + 120 ℃ (-40 ° F से + 248 ° F)
भंडारण तापमान: -40°C से +70°C (-40°F से +158°F)
(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
■सिस्टम का दबाव
-0.2 से 2.5 बार (100 ℃ (212 ° F)।
रेटेड वोल्टेज और 36 ℃ (86 ° F) परिवेश के तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।
■वोल्टेज सीमा
रेटेड 24V पानी पंप, काम करने योग्य रेंज 18V - 32V
यद्यपि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप थर्मल विकिरण परिवेश के संपर्क में नहीं आ सकता है।
मध्यम तरल: तरल मिश्रण (60% ग्लाइकोल के साथ पानी)
■विद्युत पैरामीटर
|
कार्यरत वोल्टेज (वीडीसी) |
मूल्यांकित शक्ति
|
मूल्यांकित प्रवाह (एल / एच) |
आयाम (मिमी) |
वज़न (जी) |
| 18 वी -32 वी (24 वी) | 240 डब्ल्यू |
2400 एल / एच, एच = 17एम |
193*90*159.5 | 2200 ग्राम |
कनेक्टर मॉडल और संबंधित विद्युत गुण (चित्र 3 देखें):
■प्रदर्शन पैरामीटर
