| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| भुगतान विधि: | एल/सी, टी/टी |
| आपूर्ति क्षमता: | प्रति माह 1000 सेट |
कॉम्पैक्ट संरचना, छोटे आकार, आसान स्थापना और उच्च दक्षता वाला यह इलेक्ट्रॉनिक जल पंप एकल-चरण केन्द्रापसारक जल पंप है।पानी पंप के शरीर उच्च गुणवत्ता वाले मर-कास्ट एल्यूमीनियम मिश्र धातु से बना है.बीएलडीसी मोटर हमारे पंपों को बिना रखरखाव के निरंतर काम करने की अनुमति देता है और इसकी अच्छी गुणवत्ता, लंबे सेवा जीवन और कम रखरखाव लागत के लिए हमारे ग्राहकों द्वारा भरोसा किया जाता है।पीडब्ल्यूएम गति नियंत्रण के साथ Bextreme शेल OWP-BL43-408T सीरीज.तकनीकी डेटा प्राप्त करें कृपया क्लिक करें यहाँ

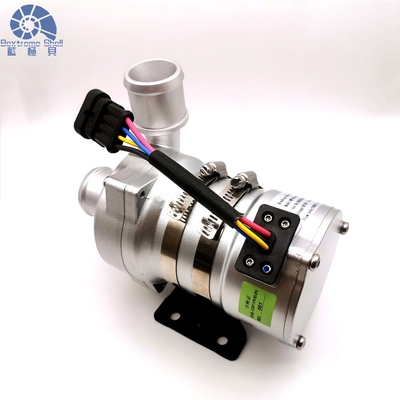

Bextreme शेल OWP-BL43-408T SERIES ब्रशलेस डीसी पानी पंप
प्रवर्धन/सर्कुलेशन/परिवर्तनीय आवृत्ति/कम शोर/सेंट्रीफ्यूगल पंप पीडब्ल्यूएम नियंत्रण/त्रुटि निदान
पंप के सिर के आवासः ड्रम कास्टिंग एल्यूमीनियम मिश्र धातु
इम्पेलर: पीपीएस+जीएफ
ढाल गुहाः पीपीएस+जीएफ
शाफ्ट आस्तीनः कार्बोरुंडम कम्पोजिट सामग्री
शाफ्टः स्टेनलेस स्टील ((3CR14) शाफ्ट
चुंबक आवासः पीपीएस प्लास्टिक कैप्सूल
सील रिंगः ईपीडीएम
ईएमसीः ग्रेड 3
शोरः≤61dB
ड्राइविंग रोटर: पीपीएस प्लास्टिक कैप्सूल मैग्नेट
स्क्रू और नट्स: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटरः ब्रशलेस डीसी मोटर
मोटर तार फ्रेम: पीपीए जीएफ
पंप आवासः रेत और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस।
ब्रैकेटः स्टील
ब्रैकेट रिंगः यूएस 304 स्टेनलेस स्टील
IP68 रेटिंग के आधार पर जलरोधक (en60529)
कनेक्टर मॉडल: AMP282106-1 (मिश्रित प्लग AMP282088-1)
नोजल व्यास:38 मिमी (1.5 इंच)
|
कार्यरत वोल्टेज (वीडीसी) |
नामित शक्ति (डब्ल्यू) |
नामित प्रवाह (L/H) |
आयाम (मिमी) |
वजन घ) |
|
18V-32V(24V) |
240W |
Q=2400L/H, H=17m |
185*90*155 |
2200 ग्राम |
कनेक्टर मॉडल और संबंधित विद्युत गुण (नीचे दिखाए अनुसार)
|
AMP282106-1 (प्लग AMP282088-1 से मेल खाता है) |
1 ((काली) | 2 ((पीला) | 3 ((नीला) | 4 ((लाल) |
|
जीएनडी |
दोष प्रतिक्रिया |
पीडब्ल्यूएम |
+24V |
| कार्य चक्र | विवरण |
टिप्पणी: 1:पीडब्ल्यूएम ड्यूटी साइकिल मीट्रिक त्रुटि±2% 2:पीडब्ल्यूएम वोल्टेज:24वीडीसी, आवृत्तिः50-1000 हर्ट्ज 3: अनुशंसित पीडब्ल्यूएम आवृत्ति:500 हर्ट्ज 4: पीडब्ल्यूएम डिस्कनेक्ट के रूप में अनुशंसित 0% शुल्क |
| 0%≤ शुल्क≤10% | पीडब्ल्यूएम मोड (स्टॉप) | |
| 10%≤ड्यूटी≤ 55% | पीडब्लूएम मोड (मिनट की गति) | |
| 56%≤ शुल्क≤90% | पीडब्ल्यूएम मोड (रेखीय गति नियंत्रण सीमा) | |
| 90%≤कर्ज≤100% | पीडब्ल्यूएम मोड (अधिकतम गति सीमा) |
अनुशंसित तार का आकार है (3% वोल्टेज ड्रॉप के आधार पर)
* तार की लंबाई का अर्थ है पंप से बैटरी तक की दूरी
| वायर डाय. | इस्तेमाल किया गया सबसे लंबा तार* |
| 24V | |
| 1.5 मिमी2 | 16 मीटर |
| 2.5 मिमी2 | 25 मीटर |
| 3 मिमी2 | 31 मीटर |
| 4 मिमी2 | 40 मीटर |
मध्यम तरल तापमानः -40°C से +85°C (-40°F से +185°F)
परिवेश का कार्य तापमानः -40°C से +120°C (-40°F से +248°F)
भंडारण तापमानः -40°C से +70°C (-40°F से +158°F)
(100 °C तक, लेकिन यह सेवा जीवन को छोटा करेगा)
मध्यम तरल: तरल मिश्रण (जल जिसमें 60% से कम ग्लाइकोल होता है)
नामित डीसी 24 वी पानी पंप, काम करने योग्य सीमा 18 वी - 32 वी
हालांकि मोटर को एक विस्तृत वोल्टेज और तापमान रेंज में इस्तेमाल किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान BLDC मोटर के सेवा जीवन को प्रभावित करेगा,पंप को ताप विकिरण के संपर्क में नहीं लाया जा सकता है.
■ माउंटिंग निर्देशOWP-BL43-408T सीरीज के पंप सेंट्रीफ्यूगल पंप होते हैं जिन्हें प्री-फिल की आवश्यकता होती है,
पंप प्रणाली की सबसे कम स्थिति में स्थापित यह सुनिश्चित करने के लिए कि impeller हमेशा तरल में डूबा है, या पूर्व भरा पंप बिजली पर जाने से पहले.
1:यह विद्युत जल पंप सूखी चलने नहीं होना चाहिए, भले ही यह सूखी चलने के लिए 15 मिनट के लिए कर सकते हैं (15 मिनट सूखी चलने के बाद, यह स्वचालित रूप से बंद हो जाएगा), सूखी चलने शोर करेगा,भी शाफ्ट और शाफ्ट आस्तीन के लिए घर्षण में वृद्धि.
2पंप के इनलेट को जोड़ने के लिए अनुशंसित व्यास पाइप का प्रयोग करें, यदि आप छोटे व्यास के नली पंप इनलेट का उपयोग करते हैं, पंप में नकारात्मक दबाव के कारण,बाहर की हवा पाइपलाइन के माध्यम से पंप में प्रवेश करने के लिए आसान है, यह पंप प्रदर्शन गिरावट कर देगा, और यह भी हवा के बुलबुले पंप को नुकसान कर सकते हैं।
3: पंप के इनलेट दिशा से देखा जाए तो इम्पेलर घड़ी की दिशा में घूमता है (आउटलेट पोर्ट पर तीर देखें) ।
4: पंप लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5सूखापन से बचने के लिए (वायु रोलर में फंस जाती है),पानी पंप के आउटलेट पोर्ट को वर्टिकल या रोलर के ऊपरी हिस्से में होना चाहिए (चित्र 1 देखें) ।
6: कनेक्टेड पाइप को लंबवत रूप से स्थापित किया जाना चाहिए (या 20 सेमी में कोहनी नहीं) ताकि हवा को आसानी से छुट्टी दी जा सके, आउटलेट पाइप का उपयोग 90 डिग्री कोहनी से कम नहीं किया जाना चाहिए (चित्र 2 देखें) ।
7: तरल माध्यम के रूप में समुद्र के पानी या बड़े अनाज अशुद्धता तरल के साथ अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।
चित्र 1 चित्र 2
हाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और कूलिंग परिसंचरण प्रणाली में व्यापक रूप से उपयोग किया जाता है।
1प्रश्न: क्या मैं नमूना ऑर्डर कर सकता हूँ?
हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं
2. क्या नेतृत्व समय के बारे में
यह आम तौर पर भुगतान करने के 30 दिनों के बाद खर्च कर रहा है।
3क्या आप तकनीकी सहायता प्रदान करते हैं?
हां. हमारी कंपनी के पास मजबूत अनुसंधान एवं विकास क्षमता है, यदि आपको आवश्यकता हो तो हम तकनीकी सहायता प्रदान कर सकते हैं।
4. कैसे हमें जहाज करने के लिए?
हम आपको डीएचएल या यूपीएस या फेडेक्स आदि के अनुसार माल भेजेंगे।
5मुझे कैसे पता चलेगा कि यह उत्पाद मेरे लिए उपयुक्त है?
Frist, आप हमें उत्पाद के बारे में अधिक विस्तार से जानकारी प्रदान करने की जरूरत है. हम आप के लिए विनिर्देश के अपने आवश्यकता के अनुसार आइटम की सिफारिश करेंगे. आप पुष्टि के बाद, हम आप के बारे में अधिक जानकारी प्रदान करेंगे.हम आपके लिए नमूने तैयार करेंगे. इसके अलावा हम आपके उत्पाद के उपयोग के अनुसार कुछ अच्छे अग्रिम प्रदान करेंगे.
