| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| मानक पैकेजिंग: | पीई बैग + गत्ते का डिब्बा |
| वितरण अवधि: | 5-10 दिन |
| भुगतान विधि: | एल/सी, टी/टी, पेपैल |
| आपूर्ति क्षमता: | प्रति माह 10000 सेट |

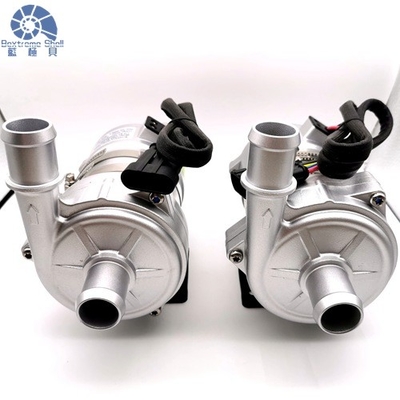

बेक्सट्रीम शेल OWP-BL43-426T सीरीज ब्रशलेस डीसी वॉटर पंपहाइब्रिड बस, हाइब्रिड यात्री कार, इलेक्ट्रिक वाहन, ट्रेन, जहाज और अन्य हीटिंग और कूलिंग सर्कुलेशन सिस्टम में व्यापक रूप से उपयोग किया जाता है।
बूस्टिंग/परिसंचरण/परिवर्तनीय-आवृत्ति/कम-शोर/केन्द्रापसारक पंप पीडब्लूएम नियंत्रण/दोष निदान
कॉम्पैक्ट संरचना, छोटे आकार, आसान स्थापना और उच्च दक्षता वाला यह इलेक्ट्रॉनिक वॉटर पंप सिंगल-स्टेज सेंट्रीफ्यूगल वॉटर पंप है। वॉटर पंप की बॉडी उच्च गुणवत्ता वाले डाई-कास्ट एल्यूमीनियम मिश्र धातु से बनी है। अंदर बीएलडीसी मोटर हमारे पंपों को लगातार संचालित करने की अनुमति देती है। रखरखाव के बिना और इसकी अच्छी गुणवत्ता, लंबी सेवा जीवन और कम रखरखाव लागत के लिए हमारे ग्राहकों द्वारा इस पर भरोसा किया जाता है।
| साइकिल शुल्क | विवरण |
टिप्पणी: 1:पीडब्लूएम कर्तव्य चक्र मीट्रिक त्रुटि±2% 2:PWM वोल्टेज:24VDC, आवृत्ति:1 KHz 3: अनुशंसित पीडब्लूएम स्टॉप ड्यूटी चक्र: 7% 4: PWM डिस्कनेक्ट के रूप में अनुशंसित 0% शुल्क |
| 0%≤ड्यूटी≤10% | PWM मोड (रोकें) | |
| 11%≤ड्यूटी≤55% | पीडब्लूएम मोड (न्यूनतम गति) | |
| 56%≤ड्यूटी≤90% | पीडब्लूएम मोड (रैखिक गति नियंत्रण सीमा) | |
| 90%≤ड्यूटी≤100% | पीडब्लूएम मोड (अधिकतम गति सीमा) |
अनुशंसित तार का आकार है (3% वोल्टेज ड्रॉप के आधार पर)
* तार की लंबाई का मतलब पंप से बैटरी तक की दूरी है
| तार व्यास. | सबसे लंबे तार का उपयोग किया गया* |
| 24V | |
| 1.5 मिमी² | 16मी |
| 2.5 मिमी² | 25मी |
| 3 मिमी² | 31 एम |
| 4 मिमी² | 40मी |
|
कार्यरत वोल्टेज (वीडीसी) |
मूल्यांकित शक्ति (डब्ल्यू) |
मूल्यांकित प्रवाह (एल/एच) |
DIMENSIONS (मिमी) |
वज़न (जी) |
|
18वी-32वी(24वी) |
240W |
क्यू=2400एल/एच, एच=17मी |
193*90*159.5 |
2200 ग्राम |
कनेक्टर मॉडल और संबंधित विद्युत गुण (जैसा कि नीचे दिखाया गया है)
|
एएमपी282106-1 (मिलान किया गया प्लग AMP282088-1) |
1(काला) | 2(पीला) | 3(नीला) | 4(लाल) |
|
जी.एन.डी |
गलती प्रतिक्रिया |
पीडब्लूएम |
+24 वी |
यद्यपि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप थर्मल विकिरण परिवेश के संपर्क में नहीं आ सकता है।
मध्यम तरल: तरल मिश्रण (60% से कम ग्लाइकोल वाला पानी)
■ ध्यान दें1.कार्यशील परिवेश का तापमान:-40℃--120℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने का प्रयास करना चाहिए, कार्यशील परिवेश का तापमान सुनिश्चित करना चाहिए।
2. पंप की सेवा जीवन को बढ़ाने के लिए, पानी पंप की स्थापना स्थिति यथासंभव निम्न जल स्तर के करीब होनी चाहिए।
3.कृपया पंप का उपयोग धूल भरे वातावरण से दूर करें, धूल सेवा जीवन को कम करने के लिए हानिकारक है
4. पानी की शुद्धता पर ध्यान दें, पंप की सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला-अवरुद्ध होने से बचें
ड्राइविंग रोटर: पीपीएस प्लास्टिक कैप्सुलेटेड चुंबक
स्क्रू और नट: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रशलेस डीसी मोटर
मोटर तार फ्रेम: पीपीए जीएफ
पंप हाउसिंग: सैंडब्लास्टिंग और एनोडाइजिंग +पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस।
ब्रैकेट: स्टील
ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील
IP68 रेटिंग पर आधारित वाटरप्रूफ (en60529)
कनेक्टर मॉडल: AMP282106-1 (मिलान प्लग AMP282088-1)
नोजल व्यास: 25 मिमी (1 इंच)
पंप हेड हाउसिंग: डाई कास्टिंग एल्यूमीनियम मिश्र धातु
प्ररित करनेवाला: पीपीएस+जीएफ
ढाल गुहा: पीपीएस+जीएफ
दस्ता आस्तीन: कार्बोरंडम मिश्रित सामग्री
शाफ्ट: स्टेनलेस स्टील (3CR14) शाफ्ट
चुंबक आवास: पीपीएस प्लास्टिक कैप्सूलेशन
सील की अंगूठी: ईपीडीएम
ईएमसी: ग्रेड 3
शोर:≤61dB
मध्यम तरल तापमान: -40°C से +85°C (-40°F से + 185°F)
कार्यशील परिवेश का तापमान: -40°C से +120°C (-40°F से +248°F)
भंडारण तापमान: -40°C से +70°C (-40°F से +158°F)
(100 ℃ तक, लेकिन इससे सेवा जीवन छोटा हो जाएगा)
सर्वर थर्मल प्रबंधन प्रणाली
