| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| भुगतान विधि: | एल/सी, टी/टी |
| आपूर्ति क्षमता: | प्रति माह 10000 सेट |

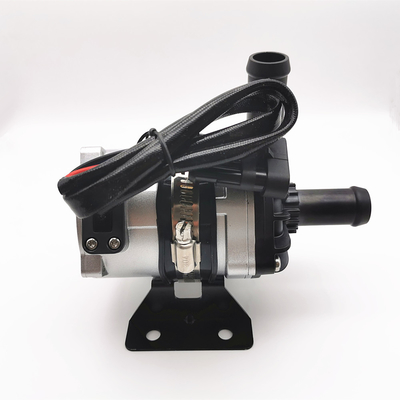

प्रवर्धन/सर्कुलेशन/परिवर्तनीय आवृत्ति/कम शोर/छाप पंप/पीडब्ल्यूएम नियंत्रण/त्रुटि प्रतिक्रिया
पंप सिर आवासः पीपीएस+जीएफ
इम्पेलर: पीपीएस+जीएफ
ढाल गुहाः पीपीएस+जीएफ
शाफ्ट आस्तीनः कार्बन राल मिश्रित सामग्री
शाफ्टः स्टेनलेस स्टील शाफ्ट
चुंबक आवासः नायलॉन प्लास्टिक कैप्सूल
सील रिंगः ईपीडीएम
ड्राइविंग इलेक्ट्रोमैग्नेटः नायलॉन प्लास्टिक कैप्सुलेटेड मैग्नेट
स्क्रू और नट्स: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटरः ब्रशलेस मोटर
मोटर तार फ्रेम: पीपीए जीएफ
पंप हाउसिंगः रेत झड़ने और इम्प्रेनेशन उपचार के साथ डाई-कास्टिंग एल्यूमीनियम केस
ब्रैकेट: पाउडर लेपित स्टील
ब्रैकेट रिंगः यूएस 304 स्टेनलेस स्टील+ डम्पिंग रबर रिंग
IP68 रेटिंग के आधार पर जलरोधक (en60529)
कनेक्टर का मॉडलः AMP282106-1 ((मिश्रित प्लग AMP282088-1)
नोजल का व्यासः22.4 मिमी (आंतरिक व्यास:16 मिमी)
OWP-BL93-200- ((20mm)
OWP-BL93-250- ((25mm)
■माउंटिंग निर्देशओडब्ल्यूपी-बीएल९३-२०० सीरीज के पंप सेंट्रीफ्यूगल पंप होते हैं जिन्हें पूर्व भरने की आवश्यकता होती है,
पंप प्रणाली की सबसे कम स्थिति में स्थापित यह सुनिश्चित करने के लिए कि impeller हमेशा तरल में डूबा है, या पूर्व भरा पंप बिजली पर शुरू करने से पहले.
1: पंप को सूखी गति से नहीं चलना चाहिए, भले ही यह 30 सेकंड के लिए सूखी गति से चल सकता है (30 सेकंड की सूखी गति के बाद, यह स्वचालित रूप से बंद हो जाएगा), सूखी गति से शोर होगा,भी शाफ्ट और शाफ्ट आस्तीन के लिए घर्षण में वृद्धि.
2पंप के इनलेट को जोड़ने के लिए अनुशंसित व्यास पाइप का प्रयोग करें, यदि आप छोटे व्यास के नली पंप इनलेट का उपयोग करते हैं, पंप में नकारात्मक दबाव के कारण,बाहर की हवा पाइपलाइन के माध्यम से पंप में प्रवेश करने के लिए आसान है, यह पंप प्रदर्शन गिरावट कर देगा, और यह भी हवा के बुलबुले पंप को नुकसान कर सकते हैं।
3: पंप के इनलेट दिशा से देखा जाए तो इम्पेलर घड़ी की दिशा में घूमता है (आउटलेट पोर्ट पर तीर देखें) ।
4: पंप लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5सूखी-चलन से बचने के लिए (वायु रोलर में फंस जाती है),पानी पंप के आउटलेट पोर्ट को लंबवत या रोलर के ऊपरी हिस्से में होना चाहिए।
6: कनेक्टेड पाइप को लंबवत रूप से स्थापित किया जाना चाहिए (या 20 सेमी में कोहनी नहीं) ताकि हवा आसानी से छुट्टी दे सके, आउटलेट पाइप का उपयोग 90 डिग्री से कम नहीं किया जाना चाहिए
कोहनी.
7: तरल माध्यम के रूप में समुद्र के पानी या बड़े अनाज अशुद्धता तरल के साथ अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।
मध्यम तरल तापमानः -40°C से +85°C (-40°F से +185°F)
परिवेश का कार्य तापमानः -40°C से +85°C (-40°F से +185°F) आर्द्रता ≤90%
भंडारण तापमानः -40°C से +70°C (-40°F से +158°F) (100 °C तक, लेकिन यह सेवा जीवन को छोटा करेगा)
-0.2 से 2.5 बार (100°C (212°F) ।
सेवा जीवन नामित वोल्टेज और 36°C ((86°F) परिवेश तापमान के आधार पर 20,000 घंटे से अधिक है।
काम करने योग्य सीमा 18V - 30V
हालांकि मोटर को एक विस्तृत वोल्टेज और तापमान रेंज में इस्तेमाल किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा,पंप को ताप विकिरण के संपर्क में नहीं लाया जा सकता है.
मध्यम तरल: शुद्ध जल, तरल मिश्रण (जल जिसमें 60% से कम ग्लाइकोल हो)
कनेक्टर मॉडल और संबंधित विद्युत गुण (नीचे दिखाए अनुसार)
|
कार्यरत वोल्टेज (वीडीसी) |
नामित शक्ति (डब्ल्यू) |
नामित प्रवाह (L/H) |
आयाम (मिमी) |
वजन घ) |
| 18-30V ((24V) |
100W |
Q=1800L/H H=9M |
148*90*132 |
1.12 किलो |
ध्यान1.कामकाजी परिवेश का तापमानः-40°C--85°C, तीन तत्व के करीब से बचने की कोशिश करनी चाहिए
उत्प्रेरक, गैस डिस्चार्ज पाइप प्रणाली और इंजन स्थापना के दौरान, कार्य वातावरण का तापमान सुनिश्चित करें।
2पानी के पंप की स्थापना की स्थिति कम पानी के स्तर के जितना संभव हो उतना करीब होना चाहिए, पंप के सेवा जीवन को बढ़ाने के लिए।
3.कृपया धूल वाले वातावरण से दूर पंप का उपयोग करें, धूल सेवा जीवन को कम करने के लिए हानिकारक है
4. पानी की शुद्धता पर ध्यान दें, जाम से बचें और पंप के सेवा जीवन को कम करने के लिए रोल-ब्लॉक करें
