| एमओक्यू: | 1 |
| कीमत: | $15.90-17.90 |

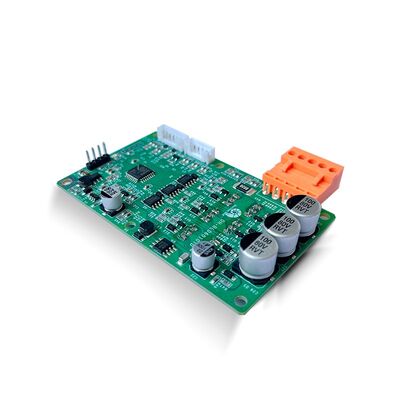

डीएच-बीएलडी6010टीडी स्व-अनुकूली मोटर ड्राइवर कार्य वोल्टेज 15-60 वीडीसी सीरियल पोर्ट द्वारा कॉन्फ़िगर किया जा सकता है।
बीएलडीसी मोटर ड्राइवर
DH-BLD6010TD उपयोगकर्ता मैनुअल V1.0
15-60 वीडीसी, अधिकतमः 20 ए
विशेषताएं
हॉल सेंसर या सेंसरलेस कार्य मोड, समर्थन हॉल और मोटर के चरणों को स्वचालित रूप से आत्म-सीखने के कार्य के माध्यम से मिलान किया जाता है;
समर्थन गति ओपन-लूप/क्लोज्ड-लूप नियंत्रण मोड;
त्वरण और मंदी समायोज्य हैं;
गति विनियमन मोडः 0-5V वोल्टेज/PWM कार्य चक्र/सीरियल संचार पोर्ट ((UART);
नियंत्रण सिग्नल, दिशा सिग्नल इनपुट, गति प्रतिक्रिया FG आउटपुट सक्षम करें;
हार्डवेयर स्व-परीक्षण, ओवर-करंट, शॉर्ट सर्किट, ओवर-वोल्टेज, अंडर-वोल्टेज, लॉक-रोटर, ओवर-टेम्परेचर और अन्य सुरक्षा वर्तमान clamping समारोह;
कार्य मोड
DH-BLD6010TD मोटर ड्राइवर दो कार्य मोड, हॉल सेंसर या Sensorless में काम कर सकते हैं, ड्राइवर चालू के दौरान, ड्राइवर हॉल सिग्नल का पता लगाता है, अगर हॉल सिग्नल जुड़ा नहीं है,या हॉल संकेत दोषपूर्ण है, ड्राइवर हॉल में काम करेगा कोई ऑपरेशन मोड नहीं। अन्यथा, ड्राइव हॉल मोड में काम करता है।
जब ड्राइवर सक्षम है, जब नियंत्रण संकेत प्रारंभ कार्य चक्र से अधिक है (सीरियल पोर्ट के माध्यम से कॉन्फ़िगर किया गया), ड्राइवर शुरू करने के लिए शुरू होता है,और जब नियंत्रण सिग्नल प्रारंभ कार्य चक्र से कम है, चालक स्टैंडबाय मोड में है और मोटर बंद हो जाता है।
हॉल सिग्नल हा, एचबी और एचसी के लिए कुल 6 संयोजन अनुक्रम हैं, और उनमें से एक सही चरण अनुक्रम है। सही चरण अनुक्रम निम्नलिखित शर्तों को पूरा करता हैः
(1) आगे और पीछे घूर्णन गति और शक्ति लगभग समान हैं,
नोटः चरण अनुक्रम के परीक्षण के दौरान, चरण-दर-चरण परीक्षण के दौरान, चरण-दर-चरण परीक्षण के दौरान, चरण-दर-चरण परीक्षण के दौरान, चरण-दर-चरण परीक्षण के दौरान, चरण-दर-चरण परीक्षण के दौरान, चरण-दर-चरण परीक्षण के दौरान।दुर्घटनाओं से बचने के लिए विद्युत आपूर्ति में वर्तमान सीमा उपाय होना चाहिए.
यह ड्राइवर हॉल सिग्नल अनुक्रम स्व-अध्ययन समारोह का समर्थन करता है, पावर केबल, हॉल सिग्नल और नियंत्रण संकेत कनेक्ट, सीरियल पोर्ट AA 01 1E 01 00 00 सीसी निर्देश भेजता है,ड्राइवर हॉल सेंसर सिग्नल अनुक्रम स्व-शिक्षण करता है, एलईडी 13 बार चमकती है और 2 सेकंड के लिए बंद हो जाती है यह इंगित करने के लिए कि सीखने Xi पूरा हो गया है, और नियंत्रण निर्देश शून्य है, और यह सामान्य रूप से काम कर सकता है।
सेंसरलेस मोड में, यू, वी और डब्ल्यू मोटर्स की चरण रेखाओं को मनमाने ढंग से जोड़ा जा सकता है, और दो चरणों को मनमाने ढंग से बदला जा सकता है, और मोटर को उलट दिया जा सकता है,और बाहरी F/R संकेत भी मोटर पीछे कर सकते हैंसेंसरलेस मोड में, एफ/आर सिग्नल को सीरियल पोर्ट के माध्यम से तुरंत या मोटर बंद होने पर प्रभावी होने के लिए कॉन्फ़िगर किया जा सकता है।
गति ओपन-लूप/क्लोज्ड-लूप मोड के लिए सीरियल पोर्ट कॉन्फ़िगरेशन
बंदरगाह का वर्णन
वायरिंग आरेख
स्थापना के आयाम
|
|
