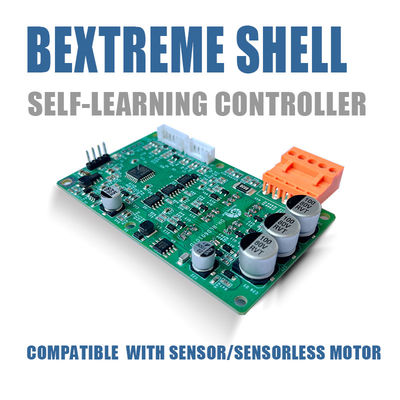

बेक्सट्रिम शेल स्व-शिक्षण मोटर नियंत्रक

विशेषताएं

• हॉल/नहीं हॉल कार्य मोड, समर्थन हॉल और चरण मोटर स्वतः सीखने के माध्यम से स्वचालित रूप से मिलान;

• समर्थन गति ओपन-लूप/क्लोज्ड-लूप नियंत्रण मोड;

• त्वरण और मंदी समायोज्य हैं;

• गति विनियमन मोडः0-5V/कार्य चक्र/संचार पोर्ट;

• नियंत्रण सिग्नल इनपुट, स्पीड फीडबैक FG आउटपुट सक्षम करें;

• हार्डवेयर स्व-परीक्षण, ओवर-करंट, शॉर्ट सर्किट, ओवर-वोल्टेज, अंडर-वोल्टेज, लॉक-रोटर, ओवर-टेम्परेचर और अन्य सुरक्षा।

• वर्तमान क्लैंपिंग फ़ंक्शन

• कामकाजी वोल्टेज 11.5-70VDC ((सीरियल पोर्ट के माध्यम से विन्यस्त किया जा सकता है) ।

बंदरगाह का वर्णन

विशेषता का वर्णन

तारों का आरेख

सुरक्षा

jयह धूल, संक्षारक गैसों, प्रवाहकीय वस्तुओं, तरल पदार्थों और ज्वलनशील सामग्रियों के घुसपैठ को रोकने और अच्छी गर्मी अपव्यय की स्थिति बनाए रखने के लिए गैर ज्वलनशील धातु फ्रेम पर स्थापित है;

kड्राइव झटके का सामना करने के लिए मना किया जाता है;

मैंआउटपुट यू, वी, या डब्ल्यू टर्मिनलों के लिए बिजली इनपुट केबल कनेक्ट न करें;

mसत्यापित करें कि मुख्य सर्किट का इनपुट आपूर्ति वोल्टेज ड्राइव के अनुमेय संचालन वोल्टेज सीमा के भीतर है;

nड्राइवर के उच्च वोल्टेज प्रतिरोध और इन्सुलेशन प्रदर्शन का परीक्षण इच्छा पर न करें;

oचित्रित विधि के अनुसार, बिजली केबल, मोटर घुमावदार केबल, हॉल सिग्नल केबल और नियंत्रण सिग्नल केबल को सही ढंग से कनेक्ट करें,और ध्यान दें कि UVW के तीन चरणों का अनुक्रम सुसंगत होना चाहिए.

उकृपया एक पेशेवर विद्युत इंजीनियर के लिए तारों का संचालन करें;

vवायरिंग से पहले, कृपया पुष्टि करें कि इनपुट पावर सप्लाई काट दी जानी चाहिए और वायरिंग और निरीक्षण बिजली सप्लाई काटने और ड्राइवर संकेतक बंद होने के बाद किया जाना चाहिए।

wजब ड्राइवर के टर्मिनल ब्लॉक को प्लग और अनप्लग करते हैं, तो सुनिश्चित करें कि आगे बढ़ने से पहले संकेत प्रकाश बंद है

xयह सख्ती से चालू ऑपरेशन के दौरान सभी टर्मिनलों को छूने के लिए मना कर दिया है

yयदि मोटर के हॉल और 3 चरणों के बीच अनुक्रम गलत है या मोटर के हॉल और 3 चरणों से मेल खाने के लिए स्व-शिक्षा नहीं हुई है, तो मोटर सामान्य रूप से काम नहीं कर सकता है,और यदि वीएसपी/पीडब्ल्यूएम इनपुट का मान बहुत बड़ा है, चालक क्षतिग्रस्त हो जाएगा।

zलंबे समय तक काम करने के लिए, कृपया रेडिएटर का अच्छी तरह से पालन करें, और रेडिएटर और एमओएस को कसकर फिट रखें;

कार्य मोड

ड्राइवर दो कार्य मोड, हॉल और हॉल में काम कर सकते हैं, ड्राइवर चालू के दौरान, ड्राइवर हॉल सिग्नल का पता लगाता है, अगर हॉल सिग्नल कनेक्ट नहीं है, या हॉल सिग्नल दोषपूर्ण है,चालक हॉल में काम करेगा कोई ऑपरेशन मोड नहींअन्यथा, ड्राइव हॉल मोड में काम करता है।

जब ड्राइवर सक्षम है, जब नियंत्रण संकेत प्रारंभ कार्य चक्र से अधिक है (सीरियल पोर्ट के माध्यम से कॉन्फ़िगर किया गया), ड्राइवर शुरू करने के लिए शुरू होता है,और जब नियंत्रण सिग्नल प्रारंभ कार्य चक्र से कम है, चालक स्टैंडबाय मोड में है और मोटर बंद हो जाता है।

हॉल संकेत HU, HV और HW के लिए कुल 6 संयोजन अनुक्रम हैं, और उनमें से एक सही चरण अनुक्रम है। सही चरण अनुक्रम निम्नलिखित शर्तों को पूरा करता हैः(1)आगे और पीछे घूर्णन गति और शक्ति लगभग बराबर हैंनोटः चरण अनुक्रम के परीक्षण के दौरान,दुर्घटनाओं से बचने के लिए विद्युत आपूर्ति में वर्तमान सीमा उपाय होना चाहिए.

यह ड्राइवर हॉल चरण अनुक्रम आत्म सीखने Xi समारोह का समर्थन करता है, बिजली केबल, हॉल संकेत और नियंत्रण संकेत कनेक्ट, सीरियल पोर्ट AA 01 1E 01 00 00 सीसी निर्देश भेजता है,ड्राइवर हॉल चरण अनुक्रम स्व-शिक्षा Xi करता है, एलईडी 13 बार चमकती है और 2 सेकंड के लिए बंद हो जाती है यह इंगित करने के लिए कि सीखने Xi पूरा हो गया है, और नियंत्रण निर्देश शून्य है, और यह सामान्य रूप से काम कर सकता है।

हॉल मुक्त मोड में, यू, वी और डब्ल्यू मोटर्स की चरण रेखाओं को मनमाने ढंग से जोड़ा जा सकता है, और दो चरणों को मनमाने ढंग से बदला जा सकता है, और मोटर को उलट दिया जा सकता है,और बाहरी F/R संकेत भी मोटर पीछे कर सकते हैंहॉल-फ्री मोड में, एफ/आर सिग्नल को सीरियल पोर्ट के माध्यम से कॉन्फ़िगर किया जा सकता है ताकि यह तुरंत या जब मोटर बंद हो जाए तब प्रभावी हो।

गति ओपन-लूप/क्लोज्ड-लूप मोड के लिए सीरियल पोर्ट कॉन्फ़िगरेशन

एलईडी संकेत

स्थापना के आयाम
