ब्रशलेस 12 वी डीसी मोटर स्पीड कंट्रोल माइक्रोकंट्रोलर आई.सी.

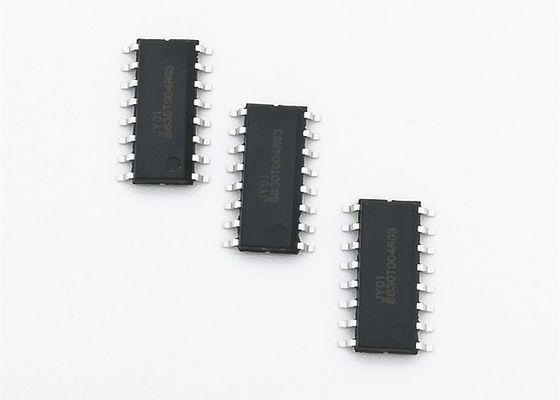

JY02A सेंसर रहित brushless डीसी मोटर नियंत्रक आईसी


JY02A सेंसर रहित ब्रशलेस डीसी मोटर के लिए ASIC है, जिसमें सरल परिधीय सर्किट, परफेक्ट फंक्शन, कॉम्पैक्ट आकार, साधारण डिबगिंग (लगभग कोई डीबगिंग), हाई ड्राइव दक्षता, लचीला एप्लिकेशन, व्यापक रूप से एप्लिकेशन आदि शामिल हैं।
JY02A एक शुद्ध हार्डवेयर अनुप्रयोग IC है, जो प्रोग्राम लिखने की परेशानी को हल करता है।JY02A आंतरिक रूप से विभिन्न सेंसर रहित ब्रशलेस डीसी मोटर ड्राइव कंट्रोल सर्किटों को अनुकूल बनाता है, जैसे कि अनुकूली स्टार्ट सर्किट, पावर क्षतिपूर्ति सर्किट, क्यू मूल्य सुधार सर्किट, पावर फैक्टर सुधार, फेज़ डिटेक्शन सर्किट, द्विदिशीय ऑपरेशन डिकोडिंग सर्किट, लॉक-रोटर सर्किट, बैक इलेक्ट्रोमोटिव फोर्स डिटेक्शन सर्किट, करंट डिटेक्शन एंड कंट्रोल सर्किट, वोल्टेज डिटेक्शन एंड प्रोटेक्शन सर्किट इत्यादि, बाहरी घटक समायोजन की बहुत कम मात्रा के बाद, विभिन्न सेंसर रहित ब्रशलेस डीसी मोटर चला सकते हैं, JY02A में एक निश्चित लोड-स्टार्टिंग क्षमता है, जो कि बहुत महत्वपूर्ण है अनुप्रयोग।

JY02A को "Y" और "त्रिकोण" कनेक्शन के साथ तीन-चरण डीसी ब्रशलेस मोटर पर लागू किया जा सकता है।
अनुप्रयोगों: व्यापक रोबोट, मोटर वाहन पानी पंप, दीवार लटका बॉयलर परिसंचरण पंप, घर बूस्टर पंप, ऑक्सीजन जनरेटर, विभिन्न प्रशंसकों / ब्लोअर, बिजली के पेचकश, बिजली के पर्दे, स्वचालित दरवाजे, हाइड्रोलिक तेल पंप, उच्च दबाव हवा पंप, मोटर वाहन एयर कंप्रेशर्स , डीसी brushless कंप्रेसर, AGV ट्रॉली, विभिन्न रैखिक और लूप रसद छँटाई उपकरण, लॉन घास काटने की मशीन, स्प्रेयर, पानी के नीचे सहारा, आदि

कार्यात्मक विशेषताएं:
☆ कार्यशील वोल्टेज: 4.5 v-5.5 V. ☆ कार्य तापमान: -55-125 ℃
☆ ड्राइव मोड: SPWM ☆ अनुकूली मोटर: सेंसर रहित BLDC मोटर
☆ दिशा नियंत्रण: सीडब्ल्यू / CCW ☆ नरम उलट: हाँ
☆ गति संकेत: हाँ ☆ अधिभार संरक्षण: हाँ
☆ वर्तमान बंद लूप: हाँ ☆ लगातार चालू ड्राइव: हाँ
☆ अवरुद्ध संरक्षण: हाँ ☆ शुरू टोक़ विनियमन: हाँ
☆ नरम शुरुआत: हाँ ☆ विशेष तकनीक: JYKJ पूर्ण स्थिति सुरक्षा शुरू समारोह
☆ गति समायोजन: रैखिक ☆ EAI आत्म अनुकूलन समारोह



JY02A ड्राइव मोड और पैरामीटर:

1: UH / VH / WH चरण शीर्ष ड्राइव PWM आउटपुट, UL / VL / WL चरण निचला ड्राइव कम्यूटेशन सिग्नल
आउटपुट, यह ड्राइव मोड हार्डवेयर की लागत को कम करने का एक आर्थिक तरीका है, विशेष रूप से अंदर
उच्च वोल्टेज और उच्च शक्ति मोटर चालकों के आवेदन।शीर्ष ड्राइव PWM आउटपुट मोड है
नीचे ड्राइव PWM आउटपुट मोड की तुलना में अधिक आसान सर्किट और उच्च स्थिरता।
2: JY02A की PWM आवृत्ति 13KHz है, जो न केवल व्यापक को ध्यान में रखती है
दक्षता और शोर का अनुपात, लेकिन यह शक्ति भी बढ़ाता है और बिजली की खपत को कम करता है
ड्राइविंग सर्किट की।मोटर का टॉर्क उसी के तहत 20KHz से अधिक है
बिजली की आपूर्ति।
JY02A का पल्स
कृपया ध्यान दें कि BLY मोटर कम्यूटिंग के दौरान JY02A आउटपुट एक पल्स सिग्नल
हर बार चरण।इसका मतलब है कि JY02A मोटर के गोल होने पर एक नाड़ी का उत्पादन नहीं करता है।के लिये
योजनाबद्ध आरेख के रूप में उदाहरण: इसका आंतरिक रोटर, 2 जोड़े पोल मोटर, इसका मतलब है
मोटर को प्रत्येक दौर के लिए 6 बार चरणबद्ध तरीके से चलने की आवश्यकता होती है, इसलिए JY02A प्रत्येक में 6 दालों का उत्पादन करेगा
मोटर दौर


JY02A USER MANUAL को डाउनलोड करें

JY02A_V2_20180530-English.pdf
