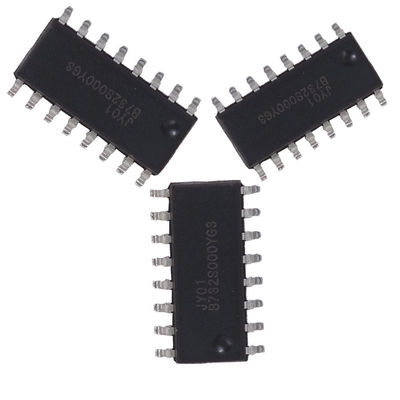

JY01 3 फेज हॉल सेंसर सेंसरलेस BLDC मोटर ड्राइवर IC

हॉल सेंसर या सेंसरलेस BLDC मोटर के लिए JY01 ब्रशलेस डीसी मोटर कंट्रोल आईसी

JY01 सुविधाएँ

JY01 ब्रशलेस डीसी मोटर ड्राइवर के लिए विशेष डिज़ाइन नियंत्रण आईसी है, जिसे हॉल सेंसर BLDC मोटर या सेंसरलेस BLDC मोटर पर लागू किया जाता है, इसके अनुप्रयोग में आसान, परिधीय सर्किट सरल, कम लागत, कम शोर, उच्च दक्षता, स्थिर गुणवत्ता और पेशेवर के साथ SPWM ड्राइव मोड है। तकनीकी सहायता, JY01 कई इलेक्ट्रॉनिक इंजीनियरों द्वारा जल्दी से अनुमोदित किया गया है।

JY01 का व्यापक रूप से कई क्षेत्रों में उपयोग किया गया है, जैसे: brushless डीसी प्रशंसक, brushless डीसी पंप, लॉन घास काटने की मशीन, स्कूटर, संतुलित कार, रोबोट, वैज्ञानिक उपकरण और उपकरण, ऑटो ईंधन पंप, इलेक्ट्रिक विंडोज, इलेक्ट्रिक सीट समायोजन, एयर कंडीशनिंग प्रशंसक , इलेक्ट्रिक रियरव्यू मिरर समायोजन, जैसे कि घरेलू उपकरण जैसे वैक्यूम क्लीनर, एयरकंडिशनिंग, प्लंबिंग उपकरण, हाई-एंड बच्चों के खिलौने, मॉडल विमान, मॉडल कार, मॉडल, आदि;यह व्यापक रूप से हाथ में लिए जाने वाले औजारों जैसे कि पीसने की मशीन, हैंड ड्रिल, एनग्रेविंग मशीन, इलेक्ट्रिक स्क्रूड्राइवर आदि में भी उपयोग किया जाता है।

विशेषताएँ

कार्यशील वोल्टेज: 4.5 v-5.5 V
काम कर रहे तापमान: -40-85 ℃
ड्राइव मोड: एसपीडब्ल्यूएम
ड्यूल ड्राइव मोड: हॉल सेनर या सेंसरलेस के साथ
अनुकूली मोटर: कोई हॉल मोटर / हॉल मोटर नहीं।
संचालन नियंत्रण: सकारात्मक / नकारात्मक
नरम उलटफेर: हाँ
स्पीड सिग्नल: हाँ
अधिभार संरक्षण: हाँ
वर्तमान बंद लूप: हाँ
लगातार चालू ड्राइव: हाँ
अवरोधक संरक्षण: हाँ
नरम शुरुआत: हाँ
विशेष तकनीक: JYKJ फुल कंडीशन सेफ्टी स्टार्ट फंक्शन
गति समायोजन: रैखिक
नरम शुरुआत अवधि: 1 एस, 3 एस, 10 एस वैकल्पिक

JY01 को हॉल या सेंसरलेस ब्रशलेस डीसी मोटर के लिए 2 इन 1 कंट्रोल आईसी में एकीकृत किया गया है, जो इसे बहुत आसान बनाता है
उपयोग में आवेदन, कृपया सर्किट डिजाइन और आवेदन से पहले ध्यान दें।
1: हॉल सेंसर मोटर ड्राइवर के लिए JY01, पिन 1 को Vss से कनेक्ट करें या पावर पर 5V कनेक्ट करें, JY01 हॉल के रास्ते से चलेगा।
2: सेंसरलेस मोटर ड्राइवर के लिए JY01, पिन 1 के लिए 0.1V -4V की पेशकश करें, JY01 सेंसरलेस तरीके से ड्राइव करेगा।
पिन 1 मल्टी-फंक्शन पिन है, तीन परिचालन अवस्थाएँ हैं:
1: जब बिजली चालू हो तो एप्लिकेशन सेटिंग में JY01।
2: यह पिन हॉल तरीके के तहत एक सक्षम नियंत्रण पिन है, उच्च-स्तरीय वोल्टेज सामान्य ड्राइव है, निम्न-स्तर वोल्टेज है
निषिद्ध-ड्राइव (कोई आउटपुट नहीं)
3: यह पिन सेंसॉरलेस तरीके, वोल्टेज रेंज: 0.1V-2V के तहत स्टार्ट टॉर्क एडजस्टमेंट पिन है।
कृपया डिजाइन से पहले JY01 के आवेदन की स्थिति की पुष्टि करें।

ए) टॉर्क सेटिंग शुरू करें: सेंसलेस मोटर स्टार्टिंग के लिए स्टार्ट टॉर्क सेटिंग महत्वपूर्ण है
स्टार्ट टॉर्क मोटर के प्रदर्शन से संबंधित है।मोटर शुरू या मुश्किल नहीं होगा अगर शुरू
स्टार्ट टॉर्क छोटा है, अगर स्टार्ट टॉर्क बहुत ज्यादा है तो मोटर हिल जाएगी या पलट जाएगी।
मोटर लोड के अनुसार प्रारंभिक अनुप्रयोग डिबगिंग, निम्न चरणों का पालन करें:
मैं।20K पोटेंशियोमीटर को 0 V और 5 V से कनेक्ट करें, मध्य पिन JY01 IC I पिन से कनेक्ट होता है।
ii।शक्ति होने पर पोटेंशियोमीटर को 0 वी (टॉर्क 0 से स्टार्ट करें) एडजस्ट करें।
iii।वीआर पिन को 0 वी से 5 वी तक इनपुट गति विनियमन सिग्नल, और मोटर प्रारंभ या नहीं की जांच करें
iv।यदि मोटर असामान्य शुरू या शुरू नहीं कर सकता है, तो 0.1 वी के लिए पोटेंशियोमीटर मान जोड़ सकते हैं
चरण III को दोहराएं, अगर मोटर अभी भी शुरू नहीं हुई है, तो 0.2V / 0.3V / 0.4V के पोटेंशियोमीटर और में जोड़ें
मोटर शुरू होने तक चरण iii को दोहराएं।
वीयदि मोटर स्टार्ट करते समय पलटती है, तो इसका मतलब है कि स्टार्ट टॉर्क ज्यादा है, इसे स्टार्ट को कम करना चाहिए
सामान्य शुरुआत के लिए टोक़, अन्यथा लंबे समय तक उलटने से मोटर और एमओएसएफईटी को नुकसान होगा।
बी) अधिभार संरक्षण और वर्तमान नमूना प्रतिरोध सेटिंग: JY01 में पूर्ण अधिभार है
संरक्षण समारोह, यह अधिभार संरक्षण और असामान्य वर्तमान संरक्षण समारोह है
जब वर्तमान नमूना रोकनेवाला मान R सही सेट है।जब पिन वोल्टेज को पूरा करना है
0.1V, अधिभार की निगरानी शुरू हो जाएगी, और लगातार चालू स्थिति में बदल जाएगी, ड्राइव चालू नहीं होगा
परिवर्तन, कोई फर्क नहीं पड़ता कि वीआर वोल्टेज अधिक या कम हो रहा है और लोड बड़ा हो रहा है या
इस अवस्था में, JY01 मोटर को निरंतर ड्राइव पावर की पेशकश करता रहेगा।अगर पिन वोल्टेज है
0.2V या अधिक से मिलने, सुरक्षा 4.5 μs में सक्रिय हो जाएगी।
आर मूल्य चयन विधि
मूल्य मान I = 0.1 / R
I: निरंतर वर्तमान का मान (इकाई: Amp)
0.1: JY01 पिन वोल्टेज है
आर: वर्तमान सीमा प्रतिरोध (इकाई: ओम)
उदाहरण के लिए: कार्यशील धारा: 3 ए, सुरक्षा स्थिरांक को 5A पर सेट करें, जब करंट
5A या उससे अधिक के लिए मिलते हैं, कार्यक्रम सूत्र के अनुसार 5A.so पर वर्तमान रखेगा
I = 0.1 / R, R = 0.1 / 5 = 0.02 ओम, इसलिए अधिभार संरक्षण और वर्तमान नमूना शक्ति अवरोधक
20 mOhm होना चाहिए
सी) ब्लॉकिंग प्रोटेक्शन: ब्लॉकिंग प्रोटेक्ट सक्रिय हो जाएगा और अगर मोटर नहीं है तो आउटपुट बंद कर देगा
3 सेकंड में सामान्य शुरू करें, सुरक्षा छोड़ने के लिए वीआर वोल्टेज को कम करें, वीआर वोल्टेज को बढ़ाएं
मोटर को पुनः आरंभ करने के लिए।

JY01 IC USER MANUAL को डाउनलोड करें

JY01_V3.5_2018-English.pdf
