उत्पाद विवरण:
|
कार्यरत वोल्टेज: | 4.5 v-5.5 वी। | वर्किंग टेम्परेचर: | -40-85 ℃ |
---|---|---|---|
चलाने का तरीका: | SPWM | अनुकूली मोटर: | Sensless BLDC मोटर / हॉल प्रभाव BLDC मोटर |
दौल मोड: | हॉल के सीनेटर या सेंसरलेस के साथ | नरम उलट: | हाँ |
हाई लाइट: | हॉल सेंसर BLDC ड्राइवर IC,jy01 bldc,हॉल सेंसर bldc कंट्रोलर ic |

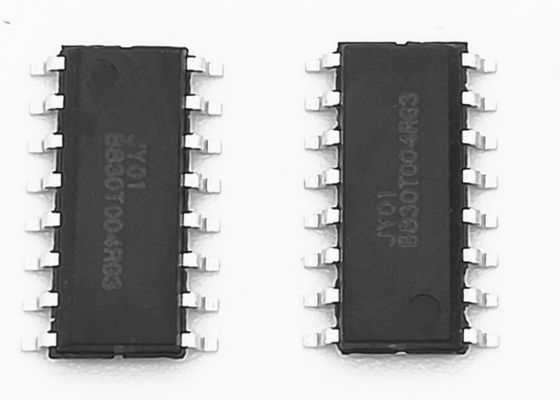

JY01 3 चरण brushless डीसी मोटर चालक आईसी के लिए हॉल सेंसर BLDC मोटर या Sensless BLDC मोटर
JY01 सुविधाएँ
JY01 ब्रशलेस डीसी मोटर ड्राइवर के लिए विशेष डिज़ाइन नियंत्रण आईसी है, जिसे हॉल सेंसर BLDC मोटर या सेंसरलेस BLDC मोटर पर लागू किया जाता है, इसका अनुप्रयोग आसान है, परिधीय सर्किट सरल, कम लागत, SPWM ड्राइव कम शोर, उच्च दक्षता, स्थिर गुणवत्ता और पेशेवर तकनीकी है। समर्थन, JY01 कई इलेक्ट्रॉनिक इंजीनियरों द्वारा जल्दी से अनुमोदित किया गया है।
JY01 अनुप्रयोग
brushless डीसी प्रशंसक, brushless डीसी पंप, लॉन घास काटने की मशीन, स्कूटर, संतुलित कार, रोबोट, वैज्ञानिक उपकरणों और उपकरणों, ऑटो ईंधन पंप, बिजली विंडोज, बिजली सीट समायोजन, एयर कंडीशनिंग प्रशंसक, बिजली रियरव्यू मिरर समायोजन, जैसे घरेलू उपकरणों जैसे वैक्यूम क्लीनर, एयर कंडीशनिंग, नलसाजी उपकरण, उच्च अंत बच्चों के खिलौने, मॉडल विमान, मॉडल कारें, मॉडल, आदि;यह व्यापक रूप से हाथ में लिए जाने वाले औजारों जैसे कि पीसने की मशीन, हैंड ड्रिल, एनग्रेविंग मशीन, इलेक्ट्रिक स्क्रूड्राइवर आदि में भी उपयोग किया जाता है।
2: लक्षण
कार्यशील वोल्टेज: 4.5 v-5.5 V
काम कर रहे तापमान: -40-85 ℃
ड्राइव मोड: एसपीडब्ल्यूएम
ड्यूल ड्राइव मोड: हॉल सेनर या सेंसरलेस के साथ
अनुकूली मोटर: कोई हॉल मोटर / हॉल मोटर नहीं।
संचालन नियंत्रण: सकारात्मक / नकारात्मक
नरम उलटफेर: हाँ
स्पीड सिग्नल: हाँ
अधिभार संरक्षण: हाँ
वर्तमान बंद लूप: हाँ
लगातार चालू ड्राइव: हाँ
अवरोधक संरक्षण: हाँ
नरम शुरुआत: हाँ
विशेष तकनीक: JYKJ फुल कंडीशन सेफ्टी स्टार्ट फंक्शन
गति समायोजन: रैखिक
नरम शुरुआत अवधि: 1 एस, 3 एस, 10 एस वैकल्पिक
SOP16 पैकेजिंग
JY01 मध्यम-शक्ति हॉल और सेंसर रहित ब्रशलेस कंट्रोलर बोर्ड से बना है, 6 पीसी TO-220 पीसीबी के पीछे घुड़सवार उच्च-शक्ति MOSFET से भरा है, रेंज में VCC नियंत्रण बोर्ड वोल्टेज अधिकतम ऑपरेटिंग वर्तमान में 20A (प्लस heatsin सर्किट) सफलतापूर्वक डीसी brushless मोटर, brushless डीसी मोटर पंप, स्कूटर मोटर, हाथ में उपकरणों, आदि जैसे इस्तेमाल किया गया है
एन + एन फ्रेमवर्क एप्लिकेशन उच्च वोल्टेज और वर्तमान की जरूरतों को प्राप्त कर सकते हैं, इसलिए यह कई डीसी ब्रशलेस मोटर नियंत्रण में व्यापक रूप से उपयोग किया जाता है
उच्च कार्यशील वोल्टेज या उच्चतर कार्यशील धारा।यह सर्किट परिपक्व परिपथ हैं।उच्च स्थिरता, आसान उत्पादन और लागत के कारण सर्किट कम है और मॉड्यूलर उत्पादन के लिए सुविधा हो सकती है।
JY01 हॉल या सेंसर रहित ब्रशलेस डीसी मोटर के लिए 2 इन 1 कंट्रोल आईसी में एकीकृत है, जो उपयोग में आवेदन करने में बहुत आसान बनाता है, कृपया सर्किट डिजाइन और आवेदन से पहले ध्यान दें।
1: हॉल सेंसर मोटर ड्राइवर के लिए JY01, पिन 1 को Vss से कनेक्ट करें या पावर पर 5V कनेक्ट करें, JY01 हॉल के रास्ते से चलेगा।
2: सेंसरलेस मोटर ड्राइवर के लिए JY01, पिन 1 के लिए 0.1V -4V की पेशकश करें, JY01 सेंसरलेस तरीके से ड्राइव करेगा।
पिन 1 मल्टी-फंक्शन पिन है, तीन परिचालन अवस्थाएँ हैं:
1: जब बिजली चालू हो तो एप्लिकेशन सेटिंग में JY01।
2: यह पिन हॉल तरीके के तहत एक सक्षम नियंत्रण पिन है, उच्च-स्तरीय वोल्टेज सामान्य ड्राइव है, निम्न-स्तर वोल्टेज है
निषिद्ध-ड्राइव (कोई आउटपुट नहीं)
3: यह पिन सेंसॉरलेस तरीके, वोल्टेज रेंज: 0.1V-2V के तहत स्टार्ट टॉर्क एडजस्टमेंट पिन है।
कृपया डिजाइन से पहले JY01 के आवेदन की स्थिति की पुष्टि करें।
क) स्टार्ट टॉर्क सेटिंग: सेंसलेस मोटर स्टार्टिंग के लिए स्टार्ट टॉर्क सेटिंग महत्वपूर्ण है
स्टार्ट टॉर्क मोटर के प्रदर्शन से संबंधित है।मोटर शुरू या मुश्किल नहीं होगा अगर शुरू
स्टार्ट टॉर्क छोटा है, अगर स्टार्ट टॉर्क बहुत ज्यादा है तो मोटर हिल जाएगी या पलट जाएगी।
मोटर लोड के अनुसार प्रारंभिक अनुप्रयोग डिबगिंग, निम्न चरणों का पालन करें:
i.Connect 20K पोटेंशियोमीटर को 0 V और 5 V तक, बीच का पिन JY01 IC I पिन से कनेक्ट करता है।
ii। शक्ति होने पर पोटेंशियोमीटर को 0 वी (टॉर्क 0 से स्टार्ट) करें।
iii.Input गति विनियमन संकेत 0 वी से 5 वी तक वीआर पिन, और मोटर शुरू या नहीं की जांच करें
iv। यदि मोटर असामान्य हो या शुरू नहीं हो सकती है, तो 0.1 वी के लिए पोटेंशियोमीटर मान जोड़ सकते हैं
चरण III को दोहराएं, अगर मोटर अभी भी शुरू नहीं हुई है, तो 0.2V / 0.3V / 0.4V के पोटेंशियोमीटर और में जोड़ें
मोटर शुरू होने तक चरण iii को दोहराएं।
v। यदि मोटर स्टार्ट करते समय पलटता है, तो इसका मतलब है स्टार्ट टॉर्क ज्यादा है, इससे स्टार्ट को कम करना चाहिए
सामान्य शुरुआत के लिए टोक़, अन्यथा लंबे समय तक उलटने से मोटर और एमओएसएफईटी को नुकसान होगा।
बी) अधिभार संरक्षण और वर्तमान नमूना प्रतिरोध सेटिंग: JY01 में पूर्ण अधिभार है
संरक्षण समारोह, यह अधिभार संरक्षण और असामान्य वर्तमान संरक्षण समारोह है
जब वर्तमान नमूना रोकनेवाला मान R सही सेट है।जब पिन वोल्टेज को पूरा करना है
0.1V, अधिभार की निगरानी शुरू हो जाएगी, और लगातार चालू स्थिति में बदल जाएगी, ड्राइव चालू नहीं होगा
परिवर्तन, कोई फर्क नहीं पड़ता कि वीआर वोल्टेज अधिक या कम हो रहा है और लोड बड़ा हो रहा है या
इस अवस्था में, JY01 मोटर को निरंतर ड्राइव पावर की पेशकश करता रहेगा।अगर पिन वोल्टेज है
0.2V या अधिक से मिलने, सुरक्षा 4.5 μs में सक्रिय हो जाएगी।
आर मूल्य चयन विधि
मूल्य मान I = 0.1 / R
I: निरंतर वर्तमान का मान (इकाई: Amp)
0.1: JY01 पिन वोल्टेज है
आर: वर्तमान सीमा प्रतिरोध (इकाई: ओम)
उदाहरण के लिए: कार्यशील धारा: 3 ए, सुरक्षा स्थिरांक को 5A पर सेट करें, जब करंट
5A या उससे अधिक के लिए मिलते हैं, कार्यक्रम सूत्र के अनुसार 5A.so पर वर्तमान रखेगा
I = 0.1 / R, R = 0.1 / 5 = 0.02 ओम, इसलिए अधिभार संरक्षण और वर्तमान नमूना शक्ति अवरोधक
20 mOhm होना चाहिए
c) ब्लॉकिंग प्रोटेक्शन: ब्लॉकिंग प्रोटेक्शन एक्टिवेट हो जाएगा और आउटपुट बंद हो जाएगा अगर मोटर नहीं
3 सेकंड में सामान्य शुरू करें, सुरक्षा छोड़ने के लिए वीआर वोल्टेज को कम करें, वीआर वोल्टेज को बढ़ाएं
मोटर को पुनः आरंभ करने के लिए।
