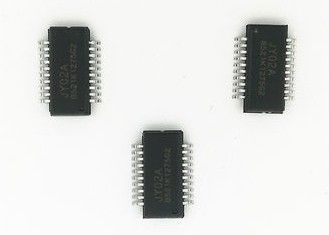

एसपीडब्ल्यूएम डीसी मोटर एच ब्रिज आईसी चिप टॉर्क रेगुलेशन शुरू करने के साथ



संस्करण: V2.0 दिनांक: 20180530





JY02A एक शुद्ध हार्डवेयर अनुप्रयोग IC है, जो प्रोग्राम लिखने की परेशानी को हल करता है।JY02A आंतरिक रूप से विभिन्न सेंसर रहित ब्रशलेस डीसी मोटर ड्राइव नियंत्रण सर्किटों को अनुकूल बनाता है, जैसे कि अनुकूली प्रारंभ सर्किट, पावर क्षतिपूर्ति सर्किट, क्यू मूल्य सुधार सर्किट, पावर फैक्टर सुधार, चरण पहचान सर्किट, द्विदिशीय ऑपरेशन डिकोडिंग सर्किट, लॉक-रोटर सर्किट, बैक इलेक्ट्रोमोटिव बल का पता लगाने सर्किट, करंट डिटेक्शन एंड कंट्रोल सर्किट, वोल्टेज डिटेक्शन एंड प्रोटेक्शन सर्किट इत्यादि, बाहरी घटक समायोजन की बहुत कम मात्रा के बाद, विभिन्न सेंसर रहित ब्रशलेस डीसी मोटर चला सकते हैं, JY02A में एक निश्चित लोड-स्टार्टिंग क्षमता है, जो कि बहुत महत्वपूर्ण है अनुप्रयोग।JY02A को "Y" और "त्रिकोण" कनेक्शन के साथ तीन-चरण डीसी ब्रशलेस मोटर पर लागू किया जा सकता है।



अनुप्रयोगों: व्यापक रोबोट, मोटर वाहन पानी पंप, दीवार लटका बॉयलर परिसंचरण पंप, घर बूस्टर पंप, ऑक्सीजन जनरेटर, विभिन्न प्रशंसकों / ब्लोअर, बिजली के पेचकश, बिजली के पर्दे, स्वचालित दरवाजे, हाइड्रोलिक तेल पंप, उच्च दबाव हवा पंप, मोटर वाहन एयर कंप्रेशर्स , डीसी brushless कंप्रेसर, AGV ट्रॉली, विभिन्न रैखिक और लूप रसद छँटाई उपकरण, लॉन घास काटने की मशीन, स्प्रेयर, पानी के नीचे सहारा, आदि

☆ कार्यशील वोल्टेज: 4.5 v-5.5 V. ☆ कार्य तापमान: -55-125 ℃

☆ ड्राइव मोड: SPWM ☆ अनुकूली मोटर: सेंसर रहित BLDC मोटर

☆ दिशा नियंत्रण: सीडब्ल्यू / CCW ☆ नरम उलट: हाँ

☆ गति संकेत: हाँ ☆ अधिभार संरक्षण: हाँ

☆ वर्तमान बंद लूप: हाँ ☆ लगातार चालू ड्राइव: हाँ

☆ अवरुद्ध संरक्षण: हाँ ☆ शुरू टोक़ विनियमन: हाँ

☆ नरम शुरुआत: हाँ ☆ विशेष तकनीक: JYKJ पूर्ण स्थिति सुरक्षा शुरू समारोह

☆ गति समायोजन: रैखिक ☆ EAI आत्म अनुकूलन समारोह





PIN NAME FUNCTION REMARK

1 ईएमएफसीबीईएमएफ डिटेक्शन इनपुट पोर्ट सी कनेक्ट डब्ल्यू चरण आंशिक दबाव के बाद, वोल्टेज रेंज का सामना करने पर ध्यान दें

0-5 वी एनालॉग इनपुट को नियंत्रित करने वाले 2 वीआर गति

3 वीओडी वोल्टेज का पता लगाने वाले ओवी मूल्य: 3.6 वी, एलवी मूल्य: 0.8 वी

4 जीएनडी जीएनडी 0 वी

5 वीडीडी 5 वी 4.5 वी - 5.5 वी

6 वर्तमान पता लगाना वर्तमान प्रतिक्रिया संकेत इनपुट है

7 EMF_ON EMF सिग्नल आउटपुट EMF विनियमन नियंत्रण

8 टीसी तापमान पोर्ट संरक्षण का पता लगाने: 4.53V से ऊपर

सुरक्षा निकालें: 3.70V के तहत

9 QD टोक़ समायोजन शुरू: 0-2.5V 0--60%

10 UH U चरण शीर्ष ड्राइव आउटपुट U चरण शीर्ष ड्राइव PWM आउटपुट 13KHz

11 उल यू चरण नीचे ड्राइव आउटपुट यू चरण नीचे ड्राइव कम्यूटेशन सिग्नल आउटपुट

12 VH V चरण शीर्ष ड्राइव आउटपुट V चरण शीर्ष ड्राइव PWM आउटपुट 13KHz

13 वीएल वी चरण नीचे ड्राइव आउटपुट वी चरण नीचे ड्राइव कम्यूटेशन सिग्नल आउटपुट

14 WH W चरण शीर्ष ड्राइव आउटपुट W चरण शीर्ष ड्राइव PWM आउटपुट 13KHz

15 डब्ल्यूएल डब्ल्यू चरण नीचे ड्राइव आउटपुट डब्ल्यू चरण नीचे ड्राइव कम्यूटेशन सिग्नल आउटपुट

16 जेड / एफ सीडब्ल्यू और सीसीडब्ल्यू रोटेशन नियंत्रण एच: आगे / एल: रिवर्स

17 M स्पीड पल्स आउटपुट एक पल्स प्रति कम्यूटेशन

18 ईएमएफ बीईएमएफ आम टर्मिनल

19 ईएमएफए बीईएमएफ डिटेक्शन इनपुट पोर्ट ए, यू चरण आंशिक दबाव के बाद कनेक्ट करें, वोल्टेज रेंज का सामना करने पर ध्यान दें

20 EMFB BEMF इनपुट इनपुट पोर्ट B V चरण आंशिक दबाव के बाद कनेक्ट करें, वोल्टेज रेंज का सामना करने पर ध्यान दें





डीसी विद्युत विशेषताओं

प्रतीक न्यूनतम विशिष्ट अधिकतम इकाई स्थिति

VDD 4.5 5 5.5 V VDD-GND

IDD 9 mA सभी आउटपुट पिन काट दिए जाते हैं

VIL 0.3 V IO इनपुट निम्न स्तर मान

VIH 3.5 V IO इनपुट उच्च स्तरीय मूल्य

EMFV 0.01 4.5 V BEMF प्रभावी वोल्टेज

VFOV 0 2.5 वी टोक़ वोल्टेज शुरू करने की सीमा

IOL 10 mA Io लो लेवल सक्शन करंट

IOH 5 mA IO उच्च-स्तर का विद्युत प्रवाह

वीओडीएल 0.75 0.8 0.85 वी अंडरवॉटर संरक्षण मूल्य

वीओडीएच 2.95 3 3.05 वी ओवरवॉल्टेज संरक्षण मूल्य

आरपीटी 3 एस सॉफ्ट स्टार्ट टाइम

आईएसवीए 38 40 40 एमवी कांस्टेंट करंट ड्राइविंग का मूल्य सीमा है

ISVB 87 90 95 mV Overcurrent तेजी से सुरक्षा मूल्य

Vjd 0 5 V एनालॉग इनपुट वोल्टेज रेंज

Ijd 100 nA एनालॉग इनपुट करंट वैल्यू



JY02A आंतरिक कार्यात्मक ब्लॉक आरेख



Ity JY02A ड्राइव सिग्नल सकारात्मक ध्रुवीयता आउटपुट है, अनुकूलित MOS ड्राइव सर्किट और पावर MOS चुनना बहुत महत्वपूर्ण है!





JY02A ड्राइव मोड और पैरामीटर:

1: UH / VH / WH चरण शीर्ष ड्राइव PWM आउटपुट, UL / VL / WL चरण ड्राइव ड्राइव संकेत सिग्नल आउटपुट, यह ड्राइव मोड हार्डवेयर की लागत को कम करने का एक आर्थिक तरीका है, विशेष रूप से उच्च वोल्टेज और उच्च-शक्ति मोटर के आवेदन में ड्राइवर।शीर्ष ड्राइव PWM आउटपुट मोड नीचे ड्राइव PWM आउटपुट मोड की तुलना में अधिक आसान सर्किट और उच्च स्थिरता है।



2: JY02A का PWM फ्रिक्वेंसी 13KHz है, जो न केवल दक्षता और शोर के व्यापक अनुपात को ध्यान में रखता है, बल्कि शक्ति को भी बढ़ाता है और ड्राइविंग सर्किट की बिजली की खपत को कम करता है।एक ही बिजली की आपूर्ति के तहत मोटर का टॉर्क 20KHz से अधिक है।



JY02A का पल्स

कृपया ध्यान दें कि हर बार BLDC मोटर कम्यूटिंग चरण के दौरान JY02A आउटपुट एक पल्स सिग्नल होता है।इसका मतलब है कि JY02A मोटर के गोल होने पर एक नाड़ी का उत्पादन नहीं करता है।उदाहरण के लिए योजनाबद्ध आरेख के रूप में: इसका आंतरिक रोटर, 2 जोड़े पोल मोटर, इसका मतलब है कि मोटर को प्रत्येक दौर के लिए 6 बार चरण की आवश्यकता होती है, इसलिए JY02A प्रत्येक मोटर दौर में 6 दालों का उत्पादन करेगा







2 जोड़ी पोल आंतरिक रोटर मोटर की आंतरिक संरचना का योजनाबद्ध आरेख







फॉरवर्ड ड्राइव आउटपुट ऑसिलोग्राम

(एसपीडब्ल्यूएम आउटपुट साइनसॉइड के करीब, अच्छी तरह से विद्युत चुम्बकीय शोर संयम)



रिवर्स ड्राइव आउटपुट ऑसिलोग्राम

(एसपीडब्ल्यूएम आउटपुट साइनसॉइड के करीब, अच्छी तरह से विद्युत चुम्बकीय शोर संयम)



आवेदन की योजना:

1, JY02A ठेठ आवेदन बिना सेंसर brushless डीसी मोटर के लिए योजनाबद्ध



JY02A में बिल्ट-इन BEMF डिटेक्शन सर्किट है

JY02A सेंसर रहित ब्रशलेस डीसी मोटर के लिए बाहरी तुलनित्र सर्किट की आवश्यकता नहीं है

टिप्पणी:

वर्तमान सिग्नल फीडबैक इनपुट टर्मिनल है।जब टर्मिनल वोल्टेज 40mV तक पहुंच जाता है, तो सिस्टम ओवरलोड निगरानी शुरू करता है और निरंतर वर्तमान नियंत्रण स्थिति में प्रवेश करता है।ड्राइविंग करंट अब वीआर टर्मिनल वोल्टेज से नहीं बढ़ता है और न ही लोड बढ़ता है।यह फ़ंक्शन प्रभावी रूप से MOSFET को जलने से रोकता है जब लोड बहुत बड़ा होता है, और अधिकतम ड्राइविंग स्थिति को बनाए रखने के लिए मोटर को शक्ति प्रदान करना जारी रख सकता है।जब आकस्मिक धारा में वृद्धि जारी रहती है, तो इस टर्मिनल का वोल्टेज 90mV तक पहुंच जाता है या अधिक हो जाता है, JY02A तुरंत सुरक्षा स्थिति में प्रवेश करेगा, और सभी आउटपुट को बंद कर देगा, केवल वीआर 0 वी या कम-संचालित होने पर सुरक्षा जारी की जाती है

ओम के नियम के अनुसार, हमें केवल सुरक्षा मूल्य को बदलने के लिए R के मूल्य को बदलना होगा।JY02A वर्तमान सुरक्षा में बहुत लचीला है (इस पर बाद में)





कार्यात्मक विवरण और आवेदन विचार

क) अधिभार संरक्षण और वर्तमान नमूना प्रतिरोध मूल्य चयन:

JY02A में अपेक्षाकृत पूर्ण अधिभार संरक्षण कार्य है।JY02A के अधिभार संरक्षण और वर्तमान असामान्य संरक्षण समारोह केवल वर्तमान नमूना अवरोधक आर की स्थिति को ठीक से चुने जाने की स्थिति में प्रभावी होगा।जब पिन वोल्टेज 0.40mV तक पहुंच जाता है, तो अधिभार की निगरानी शुरू होती है और निरंतर वर्तमान स्थिति में प्रवेश करती है और ड्राइविंग चालू को स्थिर रखती है।इस स्थिति में, ड्राइविंग चालू अब वीआर पिन के वोल्टेज के साथ नहीं बढ़ता है, और लोड के बढ़ने के साथ नहीं बढ़ेगा।इस स्थिति में, JY02A मोटर के लिए एक निरंतर शक्ति प्रदान करता रहेगा और मोटर को सामान्य कार्यशील स्थिति में रखेगा।यदि पिन वोल्टेज 90mV तक पहुंच जाता है या अधिक हो जाता है, तो सिस्टम 4.5 माइक्रोसेकंड के भीतर सभी आउटपुट का न्याय करेगा।



यहाँ एक विस्तृत उदाहरण है कि कैसे ठीक से R मान का चयन करें:

आर मूल्य सूत्र: I = 0.04 / R

I: निरंतर वर्तमान सेटिंग मान, इकाई: A

0.04: JY02A के पिन का वोल्टेज मान है

आर: वर्तमान सीमित प्रतिरोध, इकाई: ओम

उदाहरण के लिए, 3 ए के ऑपरेटिंग वर्तमान के साथ एक नियंत्रक, सुरक्षा के लिए 5 ए पर निरंतर वर्तमान सेट करता है, और सिस्टम 5 ए पर वर्तमान को 5 ए पर रखता है या 5 ए से अधिक हो जाता है, सूत्र I = 0.04 / आर, आर = 0.04 / के बाद I आर आर मान = 0.04 / 5 = 0.008 ओम, इसलिए वर्तमान नमूना अवरोधक को 8 मिलीओमीटर के विद्युत अवरोधक का उपयोग करना चाहिए (वर्तमान नमूना अवरोधक सामान्य रूप से सीमेंट रोकनेवाला और निरंतर तार होता है)



बी) लॉक-रोटर सुरक्षा: JY02A में स्वत: पुनरारंभ फ़ंक्शन है।एक बार जब चलने वाली मोटर बाहरी बल द्वारा अवरुद्ध हो जाती है, तो सिस्टम स्वचालित रूप से रक्षा करेगा और पुनरारंभ करेगा।यदि पुनरारंभ 10 बार के लिए असफल है, तो यह स्वचालित रूप से आउटपुट बंद कर देगा।सुरक्षा को अनलॉक करने के लिए वीआर पिन की वोल्टेज को घटाएं या वीवी पिन को 0 वी तक कम करें।मोटर को पुनरारंभ करने के लिए वीआर वोल्टेज बढ़ाएं।



c) Z / F सॉफ्ट रिवर्सलिंग: JY02A का 16 वां पिन Z / F रिवर्सिंग कंट्रोल पिन है।इस पिन को 5V या GND से जोड़ा जा सकता है।JY02A में नरम उलटा कार्य होता है।यह फ़ंक्शन कई अनुप्रयोगों में MOSFET और मोटर की सुरक्षा करता है, और विश्वसनीयता और सेवा जीवन में सुधार करता है, विशिष्ट संचालन यह है कि जब मोटर एक दिशा में घूम रहा है, जब Z / F वोल्टेज स्तर बदलता है, तो चालक पहले आउटपुट को रोकता है, मोटर रुकने तक स्वतंत्र रूप से घूमता है, और फिर दूसरी दिशा में चलना शुरू करता है।





d) FG स्पीड सिग्नल फीडबैक: JY02A मोटर चलाते समय स्पीड पल्स सिग्नल को भी आउटपुट करता है।JY02A हर चरण में एक पल्स आउटपुट करेगा।यह पूरी तरह से उच्च अंत अनुप्रयोगों में परिलक्षित होता है।सटीक गति नियंत्रण के मामले में, जैसे डीसी ब्रशलेस फैन, डीसी ब्रशलेस पंप, आदि।

गति संकेत प्रतिक्रिया के साथ, इन कार्यों को प्राप्त करना आसान है, जैसे कि स्थिर गति और स्थिर टोक़, और बंद-लूप नियंत्रण समाधान की आवश्यकता होती है।





ई) टीसी तापमान संरक्षण बंदरगाह: JY02A में एक बाहरी कनेक्ट तापमान संरक्षण कार्य है।आवेदन काफी सरल है, केवल एक बाहरी एनटीसी और एक अवरोधक की आवश्यकता होती है, एनटीसी को उस स्थान पर रख सकते हैं जहां निगरानी की आवश्यकता होती है, जैसे कि एमओएसएफईटी या मोटर।जब तापमान एक निश्चित मूल्य तक पहुंच जाता है, तो सिस्टम स्वचालित रूप से सुरक्षा करेगा, तापमान को सुरक्षा मान के बाद सिस्टम फिर से चालू करेगा।यह एनटीसी के मापदंडों की सिफारिश की गई है: 10K3950K का एनटीसी, 10K 1% के साथ विभक्त अवरोधक, इस पैरामीटर के अनुसार, तापमान स्वचालित रूप से 100 डिग्री तक पहुंचने पर तापमान की स्वचालित रूप से रक्षा करेगा, बेशक, आप अन्य मॉडलों को भी बदल सकते हैं NTC या डिवाइडर के अनुसार अवरोधक वास्तविक आवेदन के लिए।रोकनेवाला का मूल्य उस तापमान मूल्य तक पहुंच जाता है जिसे आप संरक्षित करना चाहते हैं।



च) QD स्टार्टिंग टॉर्क एडजस्टमेंट: QD टर्मिनल के वोल्टेज को एडजस्ट करके, स्टार्टिंग टॉर्क को सीधे बदला जा सकता है।वोल्टेज समायोजन रेंज 0V-2.5V है, और सामान्य मोटर शुरू टोक़ वोल्टेज 0V - 0.8V के बीच है (शुरुआती टोक़ उतना बेहतर नहीं है)



सारांश:

डीसी ब्रशलेस हॉललेस मोटर ड्राइवर को प्रभावित करने वाले कई कारक हैं, जैसे कि कार्यशील वोल्टेज, गति, कम्यूटेशन कोण, लोड, इंडक्शन, बैक ईएमएफ, स्टार्टिंग लोड आदि, जो डीसी ब्रशलेस मोटर ड्राइव प्रदर्शन को प्रभावित करेंगे।मोटर का ड्राइविंग प्रभाव, इसलिए एक उच्च उच्च दक्षता, स्थिर डीसी ब्रशलेस सेंसरलेस मोटर ड्राइवर बनाने के लिए अधिक परीक्षण की आवश्यकता होती है।





डीसी ब्रशलेस सेंसरलेस मोटर ड्राइवर के प्रदर्शन में सुधार करने के लिए, वॉल्यूम कम करें, उत्पादन और विकास लागत को कम करें, JY02A हमारा दूसरा डीसी ब्रशलेस सेंस्रोलेस मोटर ड्राइवर आईसी है जिसे बाहरी तुलनित्र की आवश्यकता नहीं है।JY02A डीसी brushless सेंसर रहित मोटर चालक (बिजली के घटकों को छोड़कर) के सभी सर्किटों को एकीकृत करता है।अपने ग्राहकों को बेहतर सेवा देने के लिए, हम संदर्भ के लिए तीन JY02 विशिष्ट एप्लिकेशन सर्किट प्रदान करते हैं।हम बाजार के अनुप्रयोगों के अनुसार इसके प्रदर्शन में सुधार करना जारी रखेंगे। वास्तविक आईसी फ़ंक्शन इस लेख की शुरुआत से थोड़ा अलग हो सकता है, यदि आपको आवेदन में कोई समस्या है, तो आप नवीनतम जानकारी के लिए हमसे संपर्क कर सकते हैं।





यहाँ संदर्भ के लिए तीन विशिष्ट अनुप्रयोग योजनाबद्ध और उत्पाद तस्वीरें हैं।ये योजनाबद्ध बड़े पैमाने पर उत्पादन के लिए सभी मान्य हैं और संबंधित भौतिक उत्पाद शिक्षण अनुसंधान प्रदान करते हैं।ये तीन विशिष्ट अनुप्रयोग योजनाएं मूल रूप से अधिकांश अनुप्रयोगों को कवर करती हैं।



JY02A छोटी शक्ति डीसी brushless Hallless मोटर ड्राइव योजनाबद्ध

कार्यशील वोल्टेज: 7.5V ---- 28V अधिकतम कार्यशील वर्तमान: 3A अधिकतम बिजली उत्पादन: 30W



लघु शक्ति डीसी brushless सेंसर रहित मोटर चालक उत्पाद फोटो



आकार: एल 45 मिमी * डब्ल्यू: 32 मिमी * एच 12 मिमी



JY02A मध्यम आकार की शक्ति डीसी brushless Hallless मोटर ड्राइव आवेदन योजनाबद्ध

कार्यशील वोल्टेज: 12V ---- 36V अधिकतम कार्यशील वर्तमान: 16A अधिकतम बिजली उत्पादन: 500W (MOS: TO220)



मध्य आकार की शक्ति डीसी brushless सेंसर रहित मोटर चालक उत्पाद फोटो

आकार: एल 63 मिमी * डब्ल्यू: 42.5 मिमी * एच 12 मिमी

JY02A उच्च वोल्टेज डीसी brushless Hallless मोटर ड्राइव आवेदन योजनाबद्ध

कार्यशील वोल्टेज: 80V ---- 265VAC अधिकतम कार्यशील वर्तमान: 1A अधिकतम बिजली उत्पादन: 150W



उच्च वोल्टेज डीसी ब्रशलेस सेंसरलेस मोटर ड्राइवर उत्पाद फोटो

आकार: एल 77 मिमी * डब्ल्यू: 60 मिमी * एच 32 मिमी
