| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | पीई बैग + गत्ते का डिब्बा |
| वितरण अवधि: | 5-10 दिन |
| भुगतान विधि: | टी / टी, एल / सी, Paypal |
| आपूर्ति क्षमता: | 1000sets / दिन |

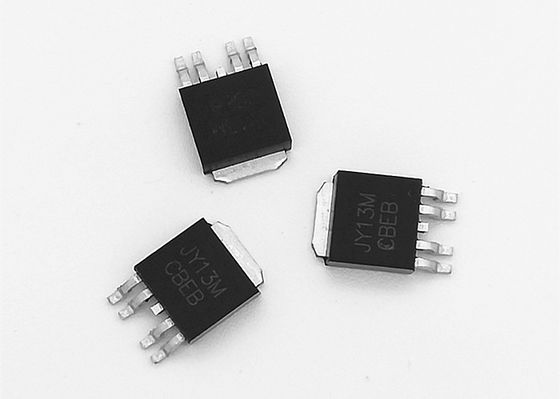

बीएलडीसी मोटर चालक के लिए JY13M N और P चैनल 40V MOSFET
सामान्य विवरण
JY13M एन और पी चैनल लॉजिक एन्हांसमेंट मोड पावर फील्ड ट्रांजिस्टर है
जो उत्कृष्ट आर प्रदान कर सकता हैDS (ON) और कम गेट चार्ज।पूरक
MOSFET का उपयोग एच-ब्रिज, इनवर्टर और अन्य अनुप्रयोगों में किया जा सकता है।
विशेषताएं
| युक्ति | वीBR (DSS) | आरDS (ON) MAX टीजे= 25 = सी | पैकेज |
| n- चैनल | 40 वी | <30mΩ @ वीजी एस= 10 वी, आईडी = 12 ए | TO252-4L |
| <40mΩ @ वीजी एस= 4.5 वी, आईडी = 8 ए | |||
| पी-चैनल | -40 वी | <45mΩ @ वीजी एस= -10 वी, आईडी = -12 ए | |
| <66m V @ वीजी एस= -4.5 वी, आईडी = -8 ए |
● कम इनपुट क्षमता
● तेज स्विचिंग गति
पूर्ण अधिकतम रेटिंग (टा = 25ºC जब तक अन्यथा नोट नहीं)
| पैरामीटर | प्रतीक | एन चैनल | पी चैनल | इकाई | |
| नाली स्रोत वोल्टेज | वीडीएसएस | ४० | -40 | वी | |
| गेट स्रोत वोल्टेज | वीडीएसएस | ±२० | ±२० | ||
| निरंतर नाली वर्तमान |
ता = २५ºसी | मैंघ | १२ | -12 | ए |
| ता = १००ºसी | १२ | -12 | |||
| स्पंदित नाली वर्तमान | मैंडीएम | ३० | -30 | ||
| अधिकतम शक्ति अपव्यय |
ता = २५ºसी | पीघ | २ | डब्ल्यू | |
| ता = 70०ºसी | १.३ | ||||
| जंक्शन और भंडारण तापमान सीमा |
टीजे टीएसटीजी | -55 से 150 | ºसी | ||
| थर्मल प्रतिरोध जंक्शन से एंबिएंट |
आरθJA | 10 एस | २५ | W सी / डब्ल्यू | |
| नियमित | ६० | ||||
| थर्मल प्रतिरोध जंक्शन टू केस |
आरθ जे सी | 5.5 | ५ | W सी / डब्ल्यू |
बिजली के लक्षण (टा = 25ºC जब तक अन्यथा नोट नहीं)
| प्रतीक | पैरामीटर | शर्तेँ | मिनट | प्रकार | मैक्स | इकाई | |
| स्थिर | |||||||
| वीजीएस (वें) | गेट थ्रेसहोल्ड वोल्टेज |
वीडी एस= वीजी एस,मैंघ= 250 यूए | एन-ch | 1.7 | 2.5 है | 3.0 | वी |
| वीडी एस= वीजी एस,मैंघ= -250uA | पी-ch | -1.7 | -2 | -3.0 | |||
| मैंजीएसएस | गेट लीकेज वर्तमान |
वीडी एस= 0 वी, वीजी एस= V 20 वी | एन-ch | ± 100 | ना | ||
| पी-ch | ± 100 | ||||||
| मैंडीएसएस | शून्य गेट वोल्टेज नाली वर्तमान |
वीडी एस= 40 वी, वीजी एस= 0 वी | एन-ch | 1 | यूए | ||
| वीडी एस= -40 वी, वीजी एस= 0 वी | पी-ch | -1 | |||||
| मैंडॉन) | ऑन स्टेट ड्रेन वर्तमान |
वीडी एस= 5 वी, वीजी एस= 10 वी | एन-ch | ३० | ए | ||
| वीडी एस= -5 वी, वीजी एस= -10 वी | पी-ch | -30 | |||||
| आरDS (ON) | नाली-स्रोत ऑन-राज्य प्रतिरोध |
वीजी एस= 10 वी, आईघ= 12 ए | एन-ch | २४ | ३० | mΩ | |
| वीजी एस= -10 वी, आईघ= -12 ए | पी-ch | ३६ | ४५ | ||||
| वीजी एस= 4.5 वी, आईघ= 8 ए | एन-ch | ३१ | ४० | ||||
| वीजी एस= -4.5 वी, आईघ= -8 ए | पी-ch | ५१ | ६६ | ||||
| वीएसडी | डायोड आगे वोल्टेज |
मैंरों= 1.0 ए, वीजी एस= 0 वी | एन-ch | 0.76 | 1.0 | वी | |
| मैंरों= -1.0 ए, वीजी एस= 0 वी | पी-ch | -0.76 | -1.0 |
JY13M USER MANUAL डाउनलोड करें
