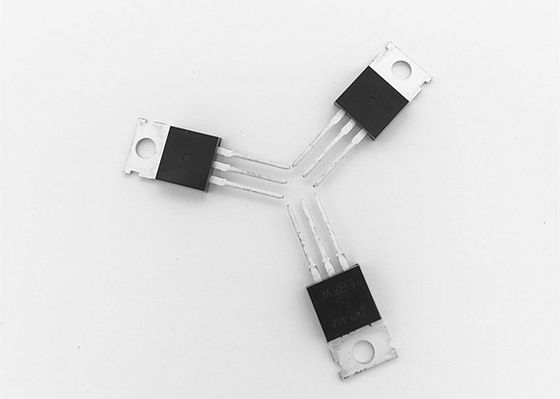

JY16M N चैनल 600V TO220F-3 पैकेज
BLDC मोटर ड्राइवर के लिए एन्हांसमेंट मोड पावर MOSFET
सामान्य विवरण
JY16M उच्च सेल को प्राप्त करने के लिए नवीनतम ट्रेंच प्रोसेसिंग तकनीकों का उपयोग करता है
घनत्व और उच्च पुनरावृत्ति हिमस्खलन रेटिंग के साथ प्रतिरोध को कम करता है।इन
सुविधाएँ इस डिज़ाइन को बनाने के लिए एक अत्यंत कुशल और विश्वसनीय उपकरण बनाती हैं
बिजली स्विचिंग अनुप्रयोग और अन्य अनुप्रयोगों की एक विस्तृत विविधता में उपयोग करें।
विशेषताएं
● 600 वी / 4 ए, आरDS (ON) =2.6Ω@Vजी एस= 10 वी
● फास्ट स्विचिंग और रिवर्स बॉडी रिकवरी
● अच्छा गर्मी लंपटता के लिए उत्कृष्ट पैकेज
अनुप्रयोग
● प्रकाश
● उच्च दक्षता स्विच मोड बिजली की आपूर्ति
पूर्ण अधिकतम रेटिंग (Tc = 25ºC जब तक अन्यथा नोट नहीं)
प्रतीक | पैरामीटर | रेटिंग | इकाई | |
वीडी एस | नाली-स्रोत वोल्टेज | 600 | वी | |
वीजी एस | गेट-सोर्स वोल्टेज | ± ३० | वी | |
मैंघ | सतत नाली वर्तमान |
टीसी = २५ºसी | ४ | ए |
Tc = 100ºसी | 2.9 | |||
मैंडीएम | स्पंदित नाली वर्तमान | १६ | ए | |
पीघ | अधिकतम शक्ति अपव्यय | 33 | डब्ल्यू | |
टीजे टीएसटीजी | ऑपरेटिंग जंक्शन और भंडारण तापमान रेंज |
-55 से +150 | ºसी | |
आरθ जे सी | थर्मल रेसिस्टेंस-जंक्शन टू केस | 1.5 है | ºसी / डब्ल्यू | |
आरθJA | थर्मल प्रतिरोध-जंक्शन से परिवेश तक | ६२ |
विद्युत विशेषताएँ (Tc = 25ºC जब तक अन्यथा नोट न हो)
प्रतीक | पैरामीटर | शर्तेँ | मिनट | प्रकार | मैक्स | इकाई |
स्थैतिक विशेषताएं | ||||||
बी.वी.डीएसएस | नाली-स्रोत बिजली की ख़राबी |
वीजी एस= 0 वी, आईडी एस= 250 यूए | 600 | वी | ||
मैंडीएसएस | शून्य गेट वोल्टेज नाली वर्तमान |
वीडी एस= 600 वी, वीजी एस= 0 वी | 1 | यूए | ||
मैंजीएसएस | गेट-बॉडी लीकेज वर्तमान |
वीजी एस=± 30 वी, वीडी एस= 0 वी | ± 100 | ना | ||
वीजीएस (वें) | गेट थ्रेसहोल्ड वोल्टेज |
वीडी एस= वीजीएस, मैंडी एस= 250 यूए | 2.0 | 3.0 | 4.0 | वी |
आरDS (ON) | नाली-स्रोत ऑन-स्टेट प्रतिरोध |
वीजी एस= 10 वी, आईडी एस= 4 ए | 2.6 | 2.8 | Ω |
विद्युत विशेषताएँ (Tc = 25ºC जब तक अन्यथा नोट न हो)
प्रतीक | पैरामीटर | शर्तेँ | मिनट | प्रकार | मैक्स | इकाई |
नाली-स्रोत डायोड के लक्षण | ||||||
वीएसडी | डायोड आगे वोल्टेज |
वीजी एस= 0 वी, आईएसडी= 2 ए | 1.5 है | वी | ||
ट्रर | ठीक होने का समय | मैंएसडी= 4 ए di / dt = 100A / us |
260 | एनएस | ||
Qrr | रिवर्स रिकवरी चार्ज | 1.5 है | एनसी | |||
गतिशील विशेषताएँ | ||||||
आरजी | गेट प्रतिरोध | वीजी एस= 0 वी, वीडी एस= 0 वी, एफ = 1 एमएचजेड |
५ | Ω | ||
टीडॉन) | देरी समय चालू करें | वीडी एस= 300V, आरजी= 25 =, मैंडी एस = 4 ए, वीजी एस= 10 वी, |
१५ | एनएस | ||
टीआर | राइज-ऑन टाइम | ४ 48 | ||||
टीडी (बंद) | देरी समय बंद करें | २। | ||||
टीच | पतन का समय बंद | ३५ | ||||
सीआईएसएस | इनपुट क्षमता | वीजीएस =0V, वीडी एस= २५ वी, f = 1.0MHz |
528 | पीएफ | ||
सीओएसएस | आउटपुट कैपेसिटेंस | .२ | ||||
सीआरएसएस | रिवर्स ट्रांसफर समाई |
९ | ||||
क्यूजी | कुल गेट शुल्क | वीडी एस= 480V, आईघ= 4A, वीजी एस= 10 वी |
१६ | एनसी | ||
क्यूजी एस | गेट-सोर्स चार्ज | 3.5 | ||||
क्यूगोलों का अंतर | गेट-ड्रेन चार्ज | 7.1 |
DYLOAD JY16M USER MANUAL
