उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: OWO
मॉडल संख्या: JYQD-V7.3E2
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: कार्टन + पैकिंग फोम
प्रसव के समय: 5-30days
भुगतान शर्तें: टी / टी, एल / सी
आपूर्ति की क्षमता: प्रति दिन 1000 पीसी

अधिभार संरक्षण Brushless डीसी मोटर चालक बोर्ड शुद्ध हार्डवेयर निर्मित सर्किट

वर्णन
ऑपरेटिंग वोल्टेज: 12 वी-36V चालू बिजली: 1-15A
सेंसर: हॉल सेंसर आकार: 63X42.5X17 मिमी (एल * डब्ल्यू * एच)
गति नियंत्रण: 0.1V-5V या PWM इनपुट I C: JY01
हाई लाइट:

bldc मोटर चालक

,

3 चरण मोटर चालक

JYQD-V7.3E brushless डीसी मोटर चालक, हॉल सेंसर, brushless डीसी मोटर गति नियंत्रक, bldc मोटर चालक बोर्ड

JYQD-V7.3E2 12V-36V ब्रशलेस डीसी मोटर ड्राइवर बोर्ड



विशेष विवरण

प्रचालन वोल्टेज डीसी 12 वी -36 वी
चालू बिजली ≤15A
निर्गमन शक्ति ≤ 500 डब्ल्यू
गति नियंत्रण 0.1V-5V या PWM इनपुट
परिचालन तापमान -40-85 ℃
वर्तमान आर्द्रता ≤90%
सुरक्षा अधिभार संरक्षण, लॉक-रोटर सुरक्षा, अधिक वर्तमान सुरक्षा
कार्यों स्पीड पल्स सिग्नल आउटपुट, सॉफ्ट रिवर्सिंग (485, कैन पोर्ट ऑल्टरनेटिव)
समग्र आयाम 63X42.5X17 मिमी (एल * डब्ल्यू * एच)
कुल भार 30 ग्रा
वैकल्पिक घटक

गति नियमन शक्ति नापने का यंत्र

बाहरी 5 अंक टैकोमीटर


ध्यान:

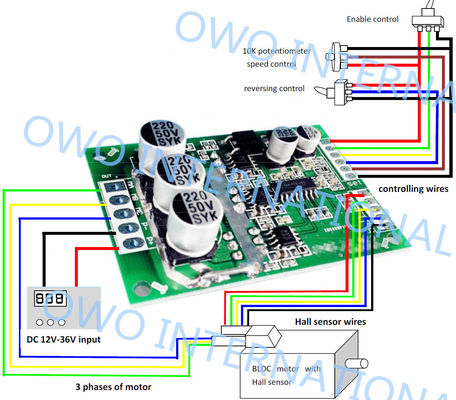

1: यह ब्रशलेस डीसी मोटर ड्राइवर बोर्ड व्यापक रूप से डीसी ब्रशलेस के साथ हॉल सेंसर (120 ° कोण) तीन चरण के ब्रशलेस डीसी मोटर्स पर लागू होता है


2: उत्पादन शक्ति 60W से अधिक होने पर गर्मी सिंक जोड़ना सुनिश्चित करें।


गर्मी सिंक स्थापित करते समय, कृपया 6pcs MOSFETs के लिए इन्सुलेशन परत जोड़ें।यह इन्सुलेशन के बिना स्थायी रूप से ड्राइवर बोर्ड को नुकसान पहुंचाएगा, और बेहतर शीतलन के लिए इन्सुलेशन पर हीट-कंडक्टिंग सिलिकॉन ग्रीस भी लगाएगा।

3: बीएलडीसी मोटर कारखाना अलग-अलग हॉल अनुक्रम का उपयोग कर सकता है, यदि मोटर असामान्य शुरू होता है, चालू नहीं हो सकता है या उच्च हो रहा है, तो कृपया हॉल के अनुक्रम को समायोजित करें, या ड्राइवर क्षतिग्रस्त हो जाएगा।



4: कृपया ड्राइवर को सही वोल्टेज प्रदान करें, ऑपरेटिंग रेंज से अधिक न हो।और ड्राइवर ने गति नियंत्रण के लिए अंतर्निर्मित 5V बनाया है, गति नियंत्रण के लिए चालक में अतिरिक्त बिजली की आपूर्ति (5V) को न जोड़ें, इससे चालक को नुकसान होगा।



बढ़ते आयाम





विकास का समर्थन:



हम योजनाबद्ध आरेख, आईसी अनुकूलित प्रोग्रामिंग, हार्डवेयर डिजाइन सेवा प्रदान करते हैं
