| एमओक्यू: | 1 पीसी |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | कार्टन का डिब्बा |
| वितरण अवधि: | पुष्टि की गई |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति क्षमता: | 3000pcs / माह |

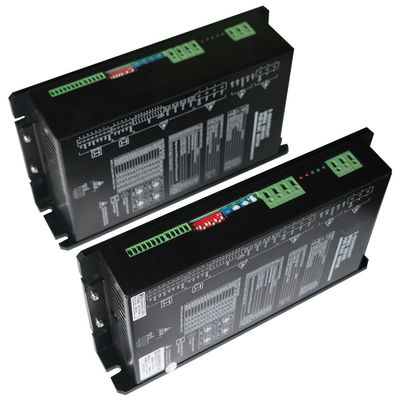

उच्च वोल्टेज110वीएसी 2-क्वाड्रंट ब्रशलेस डीसी मोटर चालक जिसमें स्पीड क्लोज-लूप या करंट क्लोज-लूप है
विवरण:
एचवी सीरियल्स एसी इनपुट स्पीड ड्राइवर है जिसमें वेरिएबल पैरामीटर्स और गति और करंट के पीआई क्लोज-लूप हैं।संदर्भ चुनिंदा 10V एनालॉग वोल्टेज या 0 %100% पीडब्लूएम हो सकता है।साथ ही यह 0 it3kHz फ्रीक्वेंसी हो सकती है।पैरामीटर को डीआईपी स्विच और पोटेंशियोमीटर द्वारा सेट किया जा सकता है जैसे कि पोल नंबर, अधिकतम गति, रैंप समय, लूप फिल्टर समय और पीक वर्तमान आदि। शॉर्ट सर्किट, सुरक्षित शुरुआत, सुरक्षित दिशा उलट आदि जैसे फ़ोटोग्राफ़ी प्रस्तुत किए जाते हैं।मतदाता ग्रेड110,220VAC हैं।वर्किंग करंट ग्रेड्स 8,16,24A हैं।परिवेश स्वभाव ग्रेड -10∼ + 45 ,C, -40º + 65 .C हैं।
विशेषताएं:
♦सतह-माउंट प्रौद्योगिकी छोटे आकार, उच्च वर्तमान।
-2-Quadrant PI क्लोज़-लूप नियंत्रण की गति के साथ अच्छा रैखिकता।
And विभिन्न मोटर्स और आसान उपयोग के लिए परिवर्तनीय पैरामीटर सेटिंग।
Functions सुरक्षित रिवर्स, सुरक्षित शुरुआत, सक्षम, ब्रेक, गति संदर्भ के नियंत्रण कार्यऔर गति पल्स (पीजी) के उत्पादन कार्य, छोटा सर्कस और तापमान संरक्षण, अलार्म।एसी या डीसी आपूर्ति का उपयोग वोल्टेज की विस्तृत श्रृंखला में किया जा सकता है ...
: संदर्भ इनपुट के तीन प्रकार: एनालॉग वोल्टेज, PWM, आवृत्ति।
User उपयोगकर्ता गति पल्स के आउटपुट कार्यों के माध्यम से मोटर सटीक गति प्राप्त कर सकता है
हॉल सेंसर के साथ 3-चरण BLDC मोटर्स के लिए उपयुक्त है।
♦ औद्योगिक ग्रेड चिप्स, ऑप्टिकल अलगाव पोर्ट का उपयोग
नामकरण नियम:
बीएलएसडी 110 01 एसी - 2 क्यू - एचवी - टी
BLSD: BLDC स्पीड ड्राइवर
110: रेटेड एसी वोल्टेज (वी)
01: पीक करंट (A)
ADC:एसी या डीसी बिजली की आपूर्ति
2Q: 2-क्वाड्रेंट ड्राइविंग मोड
HV:एचवी (उच्च वोल्टेज))श्रृंखला
T: T = -40 ~ + 65 TC टा, अनलेबल = -10 ~ + 45 TaC टा
फिक्स्ड पैरामीटर के साथ एचवी सीरीज 2Q BLDC स्पीड ड्राइवर:
| नहीं। | नमूना | वोल्टेज (VDC) |
मैं शिखर (ए) |
मैं चुनाव लड़ता हूं (ए) |
पो (डब्ल्यू) |
संदर्भ इनपुट |
आकार (मिमी) |
|
1 |
BLSD11001AC-2Q-HV * |
110VAC |
1 | 0.5 | .५ | पीडब्लूएम | W81.5, L127, H39 |
| २ | BLSD22001AC-2Q-HV * |
220VAC |
1 | 0.5 | 155 | पीडब्लूएम | W81.5, L127, H39 |
| ३ | BLSD11008ADC-2Q-HV * |
110VAC या 60 ~ 195VDC |
। | ४ | 600 | 0 ~ 10V / PWM / फ्रीक्वेंसी | W142, L254, H49 |
| ४ | BLSD11016ADC-2Q-HV * |
110VAC या 60 ~ 195VDC |
१६ | । | 1200 | 0 ~ 10V / PWM / फ्रीक्वेंसी | W142, L254, H49 |
| ५ | BLSD11024ADC-2Q-HV * |
110VAC या 60 ~ 195VDC |
२४ | १२ | 1800 | 0 ~ 10V / PWM / फ्रीक्वेंसी | W142, L254, H68 |
| ६ | BLSD22008ADC-2Q-HV * |
220VAC या 60 ~ 385VDC |
। | ४ | 1200 | 0 ~ 10V / PWM / फ्रीक्वेंसी | W142, L254, H49 |
| । | BLSD22016ADC-2Q-HV * |
220VAC या 60 ~ 385VDC |
१६ | । | 2400 है | 0 ~ 10V / PWM / फ्रीक्वेंसी | W142, L254, H68 |
| । | BLSD22024ADC-2Q-HV * |
220VAC या 60 ~ 385VDC |
२४ | १२ | 3700 है | 0 ~ 10V / PWM / फ्रीक्वेंसी | W142, L254, H68 |
|
|
