| एमओक्यू: | 1 पीसी |
| कीमत: | negotiable |
| मानक पैकेजिंग: | कार्टन का डिब्बा |
| वितरण अवधि: | पुष्टि की गई |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति क्षमता: | 3000pcs / माह |
विशेषताएं:
♦ भूतल-माउंट प्रौद्योगिकी और छोटे आकार।
-2-Quadrant PI क्लोज़-लूप नियंत्रण की गति के साथ अच्छा रैखिकता।
विभिन्न मोटर्स के लिए ♦ चर पैरामीटर सेटिंग
एफ / आर के नियंत्रण कार्य, सक्षम, ब्रेक, गति संदर्भ और गति पल्स (पीजी), अलार्म के कार्यों को बाहर रखा।तापमान संरक्षण पर।
: संदर्भ इनपुट के तीन प्रकार: एनालॉग वोल्टेज, PWM, आवृत्ति।
हॉल सेंसर के साथ 3 चरण brushless डीसी मोटर के लिए उपयुक्त है
♦ औद्योगिक ग्रेड चिप्स का उपयोग।
विवरण:

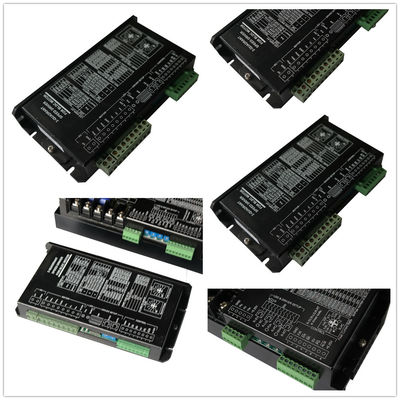

एन सीरीज़ चर मापदंडों और पीआई क्लोज-लूप के साथ गति चालक है।संदर्भ एनालॉग वोल्टेज या 0 %100% PWM हो सकता है।इसके अलावा यह पीसीबी पर एक एफवी इकाई जोड़कर 0 it3kHz आवृत्ति हो सकता है।पैरामीटर डीआईपी स्विच और पोटेंशियोमीटर जैसे पोल नंबर, अधिकतम गति, रैंप समय, लूप फिल्टर समय और पीक करंट आदि द्वारा निर्धारित किए जा सकते हैं। वोट ग्रेड 12,24,36,48VDC हैं।वर्किंग करंट ग्रेड्स 5,10,15A हैं।परिवेश स्वभाव ग्रेड -10∼ + 45 ,C, -40º + 65 .C हैं
नामकरण नियम:
बीएलएसडी 48 30 डीसी - 2 क्यू - एन - टी पी
BLSD: BLDC स्पीड ड्राइवर
48: रेटेड वोल्टेज (VDC)
20: पीक करंट लिमिट (ए)
डीसी: डीसी पावर इनपुट
2Q: 2-क्वाड्रेंट ड्राइविंग मोड
एन:एन श्रृंखला (सामान्य आकार और चर पैरामीटर)
T: T = -40 ~ + 65 TC टा, अनलेबल = -10 ~ + 45 TaC टा
P: P = 0-3KHz पल्स इनपुट SV पर, अनलेबलेड = 0-5 V SV पर
एन सीरीज 2Q BLDC स्पीड ड्राइवर निश्चित पैरामीटर के साथ:
| नहीं। | नमूना | व्यापक अस्थायी ((C) |
वोल्टेज (वीडीसी) |
शिखर वर्तमान सीमा (ए) |
निरंतर वर्तमान (ए) |
60 / 120º हॉल सेंसर |
च पीडब्लूएम (kHz) |
PI गति संवृत पाश नियंत्रण |
एसवी बढ़ाना समय (एस) |
एसवी रेंज (V) |
LV और OV सीमा |
अलार्म उत्पादन |
स्पीड नाड़ी उत्पादन |
| 1 | BLSD1210DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12 वी (९ ~ १५) |
१० | ५ | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
| २ | BLSD1220DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12 वी (९ ~ १५) |
२० | १० | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
| ३ | BLSD1230DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
12 वी (९ ~ १५) |
३० | १५ | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
| ४ | BLSD2410DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24 वी (१ (~ ३२) |
१० | ५ | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
| ५ | BLSD2420DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24 वी (१ (~ ३२) |
२० | १० | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
| ६ | BLSD2430DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
24 वी (१ (~ ३२) |
३० | १५ | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
| । | BLSD3610DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36 वी (२ (~ ४५) |
१० | ५ | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
| । | BLSD3620DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36 वी (२ (~ ४५) |
२० | १० | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
| ९ | BLSD3630DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
36 वी (२ (~ ४५) |
३० | १५ | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
| १० | BLSD4810DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48 वी (३ (~ ५५) |
१० | ५ | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
| 1 1 | BLSD4820DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48 वी (३ (~ ५५) |
२० | १० | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
| १२ | BLSD4830DC-2Q-N **** | -10 ~ + 45 -40 ~ + 65 |
48 वी (३ (~ ५५) |
३० | १५ | √ | १५ | √ |
0.1 / 0.25 / 0.5 / 1.0 |
0 ~ 5 | √ | √ | जीपीयू / आर @ 8-ध्रुव |
सूचना:
|
|
