उत्पाद विवरण:
|
| ऑपरेटिंग वोल्टेज: | 12 वी-36V | चालू बिजली: | 1-15A |
|---|---|---|---|
| सेंसर: | हॉल सेंसर | आकार: | 63X42.5X17 मिमी (एल * डब्ल्यू * एच) |
| गति नियंत्रण: | 0.1V-5V या PWM इनपुट | कुल भार: | 30g |
| हाई लाइट: | brushless मोटर चालक,3 चरण मोटर चालक |
||
ध्यान:

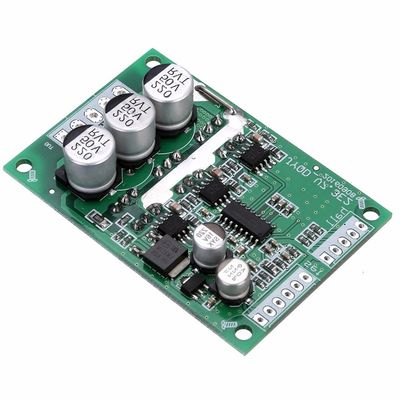

1: यह ब्रशलेस डीसी मोटर ड्राइवर बोर्ड डीसी ब्रशलेस के साथ हॉल सेंसर (120 ° कोण) तीन-तार मोटर्स पर व्यापक रूप से लागू होता है
2: उत्पादन शक्ति 60W से अधिक होने पर गर्मी सिंक जोड़ना सुनिश्चित करें।
3: बीएलडीसी मोटर कारखाना अलग-अलग हॉल अनुक्रम का उपयोग कर सकता है, यदि मोटर असामान्य शुरू होता है, चालू नहीं हो सकता है या उच्च हो रहा है, तो कृपया हॉल के अनुक्रम को समायोजित करें, या ड्राइवर क्षतिग्रस्त हो जाएगा।
4: कृपया ड्राइवर को सही वोल्टेज प्रदान करें, ऑपरेटिंग रेंज से अधिक न हो।और ड्राइवर ने गति नियंत्रण के लिए अंतर्निर्मित 5V बनाया है, गति नियंत्रण के लिए चालक में अतिरिक्त बिजली की आपूर्ति (5V) को न जोड़ें, इससे चालक को नुकसान होगा।
विशेष विवरण
| प्रचालन वोल्टेज | डीसी 12 वी -36 वी |
| चालू बिजली | ≤15A |
| निर्गमन शक्ति | ≤ 500 डब्ल्यू |
| गति नियंत्रण | 0.1V-5V या PWM इनपुट |
| परिचालन तापमान | -40-85 ℃ |
| वर्तमान आर्द्रता | ≤90% |
| सुरक्षा | अधिभार संरक्षण, लॉक-रोटर सुरक्षा, अधिक वर्तमान सुरक्षा |
| कार्यों | स्पीड पल्स सिग्नल आउटपुट, सॉफ्ट रिवर्सिंग (485, कैन पोर्ट ऑल्टरनेटिव) |
| समग्र आयाम | 63X42.5X17 मिमी (एल * डब्ल्यू * एच) |
| कुल भार | 30 ग्रा |
| वैकल्पिक घटक |
गति नियमन शक्ति नापने का यंत्र बाहरी 5 अंक टैकोमीटर |
वायरिंग निर्देश
बढ़ते आयाम
