| एमओक्यू: | एक सेट |
| कीमत: | negotiable |
| मानक पैकेजिंग: | पीई बैग + गत्ते का डिब्बा |
| वितरण अवधि: | 5-10 दिन |
| भुगतान विधि: | टी / टी, एल / सी, Paypal |
| आपूर्ति क्षमता: | 1000sets / दिन |
| 5 वी | चालक बोर्ड आंतरिक आउटपुट वोल्टेज |
| म | मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल। |
| जेड / एफ | घूर्णन दिशा नियंत्रण बंदरगाह।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है। |
| वी.आर. | गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, जब इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100% |
| GND | ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है |
| एमए | मोटर चरण ए |
| एमबी | मोटर चरण बी |
| एम सी | मोटर चरण सी |
| GND | डीसी |
| वीसीसी | डीसी + |
|
3. चालक बोर्ड में मोटर से 50 सेमी से अधिक दूरी होने पर ढाल वाले तारों का उपयोग करें, अन्यथा यह सामान्य उपयोग को प्रभावित करते हुए असामान्य ड्राइविंग का कारण बन सकता है। |
|
4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी
|
|
5. ड्राइवर MOSFET और हीट सिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें। |
| आवेदन टिप्पणी: |
|
1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट चालक मंडल की सीमा से अधिक नहीं हैं।
|
|
2. यह ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सीधे नहीं।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर का काम करने वाला नोड बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं हो सकता है।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार चालक बोर्ड का प्रतिरोध और समाई (थ्रेशोल्ड कैसे करना है के लिए लगाव देखें)
|

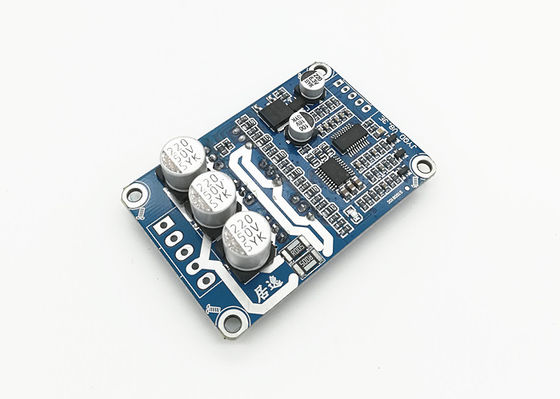

| 3. JYQD-V8.3E ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है।यदि मोटर की शक्ति 60W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 60W से अधिक है, तो इसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा। |
