उत्पाद विवरण:
|
कार्यरत वोल्टेज: | 24-36 वी डीसी | कार्य करंट: | 15A |
---|---|---|---|
उपयुक्त मोटर: | बिना सेंसर की मोटर | संचालन तापमान।: | -20-85 ℃ |
साइकिल शुल्क: | 0-100% | बेयर बोर्ड: | हाँ |
हाई लाइट: | bldc मोटर चालक,brushless मोटर चालक |

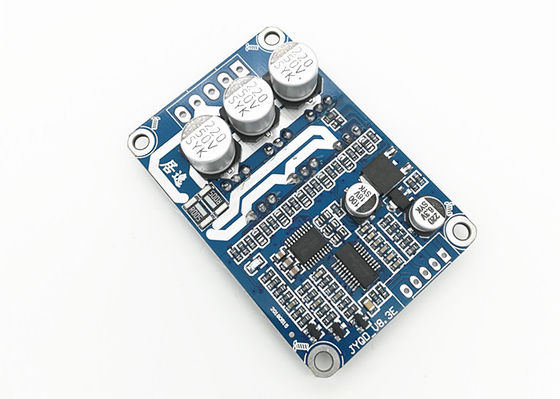

मॉडल संख्या | JYQD-V8.3E |
संचालन तापमान। | -20-85 ℃ |
प्रचालन वोल्टेज | 12 वी-36V |
अधिकतम वर्तमान | 15 ए |
वर्तमान परिश्रम | 15 ए |
· PWM गति नियंत्रण | PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100% |
एनालॉग वोल्टेज गति विनियमन | 0-5 वी |
OV / LV सुरक्षा | हाँ |
स्पीड पल्स सिग्नल आउटपुट | हाँ |
1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट चालक मंडल की सीमा से अधिक नहीं हैं। |
2. यह ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सीधे नहीं।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर नोलड काम करना बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं कर सकते।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और धारिता (समायोजन कैसे करें के लिए लगाव देखें)
|
3. JYQD-V8.3E ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है।यदि मोटर की शक्ति 60W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 60W से अधिक है, तो इसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा।
|
5 वी | चालक बोर्ड आंतरिक आउटपुट वोल्टेज |
म | मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल। |
जेड / एफ | घूर्णन दिशा नियंत्रण बंदरगाह।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है। |
वी.आर. | गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, जब इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100% |
GND | ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है |
एमए | मोटर चरण ए |
एमबी | मोटर चरण बी |
एम सी | मोटर चरण सी |
GND | डीसी |
वीसीसी | डीसी + |
