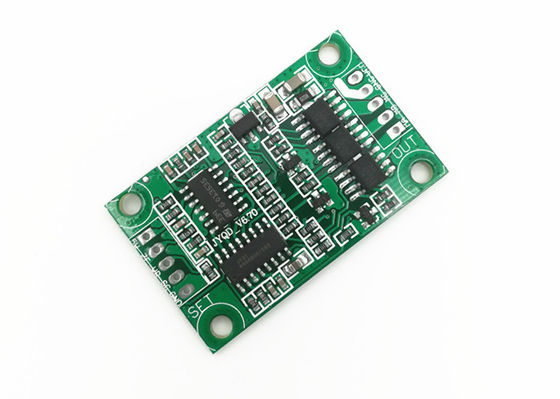

12V-24VDC 3A छोटे आकार JYQD-V6.7 BLDC मोटर ड्राइवर बिना सेंसर BLDC मोटर के लिए
(ब्रशलेस सेंसरलेस डीसी मोटर के लिए)
मॉडल संख्या |
JYQD-V6.7 |
संचालन तापमान। |
-20-85 ℃ |
प्रचालन वोल्टेज |
12 वी / 24 वी |
अधिकतम वर्तमान |
3 ए |
वर्तमान परिश्रम |
२ अ |
· PWM गति नियंत्रण |
PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100% |
एनालॉग वोल्टेज गति विनियमन |
0-5 वी |
स्पीड पल्स सिग्नल आउटपुट |
हाँ |
आवेदन टिप्पणी:
1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट चालक मंडल की सीमा से अधिक नहीं हैं।
2. यह BLDC मोटर ड्राइवर बोर्ड का उपयोग 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए किया जाता है, लेकिन सीधे सभी 3-चरण ब्रशलेस सेंसर मोटर्स के लिए सूट नहीं करता है।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर नोलड काम करना बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं कर सकते।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और धारिता (समायोजन कैसे करें के लिए लगाव देखें)
3. JYQD-V6.7 ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है।यदि मोटर की शक्ति 60W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 36W से अधिक है, तो इसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा।
4. कृपया ध्यान दें कि JYQD-V6.7 ड्राइवर बोर्ड में कोई एंटी-रिवर्स कनेक्शन प्रोटेक्शन नहीं है, अगर यह पोलरिटी कनेक्शन को उलट देता है तो यह ड्राइवर बोर्ड को स्थायी रूप से नुकसान पहुंचाएगा।
5. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट कनेक्ट बाहरी डिवाइस को प्रतिबंधित करता है।यह केवल गति नियंत्रण और उत्क्रमण के लिए बोर्ड के बाहरी पोटेंशियोमीटर और स्विच पर लागू होता है।
6. JYQD-V6.7 ड्राइवर बोर्ड पर "SC" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट वर्तमान 5mA से कम है।
ड्राइवर बोर्ड आरेख
वायरिंग का नक्शा
5 वी ----- चालक बोर्ड आंतरिक आउटपुट वोल्टेज
अनुसूचित जाति ---- मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल।
1. नियंत्रण बंदरगाह
जेड / एफ---- घूर्णन दिशा नियंत्रण बंदरगाह।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है।
वी.आर. ---- गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, जब इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100%
GNDड्राइव बोर्ड आंतरिक नियंत्रण के लिए इस्तेमाल किया
2. पावर पोर्ट
एमए ---- मोटर चरण ए
एमबी ---- मोटर चरण बी
एम सी---- मोटर चरण सी
GND---- डीसी-
वीसीसी---- डीसी +
3. चालक बोर्ड में मोटर से 50 सेमी से अधिक दूरी होने पर ढाल वाले तारों का उपयोग करें, अन्यथा यह सामान्य उपयोग को प्रभावित करते हुए असामान्य ड्राइविंग का कारण बन सकता है।
4.कंट्रोल पोर्ट की दूरी: 2.54 मिमी, पावर पोर्ट की दूरी: 2.54 मिमी
5. ड्राइवर MOSFET और हीट सिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।
आयामी चित्र
JYQD-V6.7 USER MANUAL डाउनलोड करें
