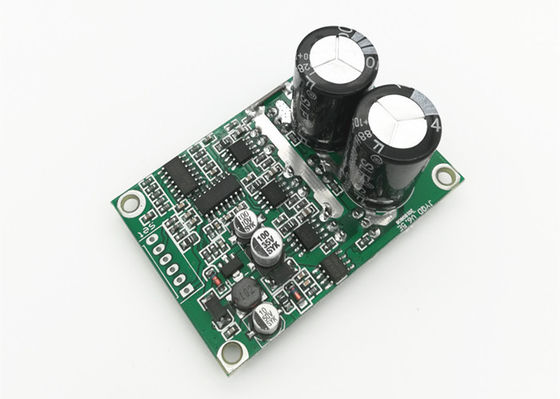

उत्पाद विवरण:
|
| कार्यरत वोल्टेज: | 36-72 वी डीसी | कार्य करंट: | 15A |
|---|---|---|---|
| गति नियंत्रण: | पीडब्लूएम या 0-5 वी | संचालन तापमान।: | -20--85 ℃ |
| आकार: | आयत | स्पीड पल्स सिग्नल आउटपुट: | हाँ |
| हाई लाइट: | brushless मोटर चालक,3 चरण मोटर चालक |
||
| आवेदन टिप्पणी: |
| 1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट के अनुसार ड्राइवर बोर्ड की सीमा से अधिक नहीं हैं। |
|
2. यह ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सीधे उपयुक्त नहीं है।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना शुरू करना, उलटना, मोटर नोलोड काम करने वाला करंट बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं हो सकता है।) ग्राहक समायोजित कर सकते हैं सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए वास्तविक स्थिति के अनुसार चालक बोर्ड का प्रतिरोध और समाई (समायोजन कैसे करें के लिए अनुलग्नक देखें)
|
| 3. JYQD-V6.5E ड्राइवर बोर्ड बिना आवास और हीटसिंक के नंगे बोर्ड है।यदि मोटर की शक्ति 100W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 100W से अधिक है, तो उसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा। |
|
4. कृपया ध्यान दें कि JYQD-V6.5E ड्राइवर बोर्ड में कोई एंटी-रिवर्स कनेक्शन सुरक्षा नहीं है, यदि रिवर्स पोलरिटी कनेक्शन है तो यह ड्राइवर बोर्ड को स्थायी रूप से नुकसान पहुंचाएगा।
|
| 5. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट बाहरी डिवाइस को जोड़ने पर रोक लगाता है।यह गति नियमन और उत्क्रमण के लिए केवल बाहरी पोटेंशियोमीटर और बोर्ड के स्विच पर लागू होता है। |
| 6. JYQD-V6.5E ड्राइवर बोर्ड पर "सिग्नल" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट करंट 5mA से कम है। |
| जेड/एफ---- घूर्णन दिशा नियंत्रण बंदरगाहों।कनेक्ट "5 वी" उच्च स्तर या कोई कनेक्ट फॉरवर्ड दिशा नहीं है, 0 वी निम्न स्तर कनेक्ट करें या जीएनडी से कनेक्ट रिवर्स दिशा है। |
| वी.आर.---- गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, इनपुट PWM गति विनियमन, PWM आवृत्ति: 1-20KHZ होने पर GND से कनेक्ट करें;कर्तव्य चक्र 0-100% |
| जीएनडी--- ड्राइव बोर्ड आंतरिक नियंत्रण के लिए प्रयुक्त |
| टॉर्कः--- टोक़ समायोजन उपयोग शुरू करने के लिए, सुनिश्चित करें कि इस फ़ंक्शन का उपयोग करने से पहले बोर्ड पर फिक्स्ड-टॉर्क के लिए प्रतिरोधों को हटा दें (यदि आप उपयोग करने से पहले इस फ़ंक्शन का उपयोग करना चाहते हैं तो हमसे संपर्क करें) |
| एमए | मोटर चरण ए |
| एमबी | मोटर चरण बी |
| एम सी | मोटर चरण सी |
| जीएनडी | डीसी |
| वीसीसी | डीसी + |
