मॉडल: JYQD-V7.0 |
ऑपरेटिंग तापमान: -20-85 ℃ |
ऑपरेटिंग वोल्टेज: 12V / 24V |
अधिकतम वर्तमान: 3 ए |
निरंतर परिचालन वर्तमान: 2 ए |
PWM गति विनियमन (1-20khz): कर्तव्य चक्र 0-100% |
एनालॉग वोल्टेज गति विनियमन: 0-5 वी |
त्रुटि एलईडी: हाँ |
आवेदन दिशानिर्देश
1. पुष्टि करें कि मोटर के वोल्टेज और बिजली पैरामीटर सीमा से अधिक नहीं हैं।
2. लागू करने के लिए हॉल brushless डीसी मोटर के साथ 120 °, सभी निर्माताओं के हॉल लाइन अनुक्रम संगत नहीं हैं, आप हॉल लाइन अनुक्रम या वास्तविक स्थिति के अनुसार मोटर तीन चरण लाइन अनुक्रम समायोजित कर सकते हैं, सबसे अच्छा ड्राइविंग प्रभाव प्राप्त करने के लिए ।

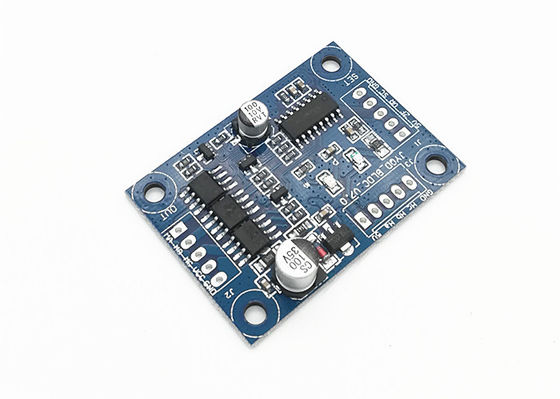

3. JYQD-V7.0 हाउसिंग और हीट्सिंक के बिना ड्राइवर बोर्ड है, यह 36 वाट से नीचे मोटर को बिना किसी हीटसिंक के चला सकता है, लेकिन सामान्य वेंटिलेशन की जरूरत है।
4. ड्राइव बोर्ड पर 5V आउटपुट पोर्ट बाहरी बिजली उपकरण को जोड़ने के लिए मना किया गया है।यह केवल बाहरी पोटेंशियोमीटर या गति समायोजन, कम्यूटेशन और सक्षम संचालन के लिए स्विच पर लागू होता है
वायरिंग का नक्शा
1. नियंत्रण बंदरगाह
5 वी -ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर या गति समायोजन और रिवर्स ऑपरेशन के लिए स्विच
जेड / एफ-रोटिंग दिशा नियंत्रण बंदरगाहों।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है।
वी.आर. - नियंत्रण नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, जब इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100%
अनुसूचित जाति-Enable पोर्ट नियंत्रण।ऑपरेशन की अनुमति देने के लिए 5 वी कनेक्ट करें या कनेक्ट न करें, जीएनडी को ऑपरेशन से मना करें।
GNDड्राइव बोर्ड आंतरिक नियंत्रण के लिए इस्तेमाल किया
2. पावर पोर्ट
एमए ---- मोटर चरण ए
एमबी ---- मोटर चरण बी
एम सी---- मोटर चरण सी
GND---- डीसी-
वीसीसी---- डीसी +
3: हॉल सेंसर पोर्ट
हा--- हॉल ए
मॉडिफ़ाइड अमेरिकन प्लान--- हॉल बी
कोर्ट--- हॉल सी
GND--- जीएनडी
5 वी--- 5V आउटपुट
4. चालक बोर्ड में मोटर से 50 सेमी से अधिक की दूरी होने पर ढाल वाले तारों का उपयोग करें, अन्यथा यह सामान्य उपयोग को प्रभावित करते हुए असामान्य ड्राइविंग का कारण बन सकता है।
5. नियंत्रण बंदरगाह दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 2.54 मिमी
6. चालक MOSFET और हीट सिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।
आयामी चित्र
