उत्पाद विवरण:
|
| कार्यरत वोल्टेज: | 36VDC | कार्य करंट: | 15A |
|---|---|---|---|
| PWM गति नियंत्रण: | हाँ | स्पीड पल्स सिग्नल आउटपुट: | शामिल |
| परिचालन तापमान: | -20-85 ℃ | अधिकतम शक्ति: | 700w |
| हाई लाइट: | ड्राइवर pwm मोटर डीसी,pwm 3 चरण मोटर नियंत्रण,bldc मोटर pwm नियंत्रण |
||
| नमूना | परिचालन तापमान(℃) | प्रचालन वोल्टेज()वी) | अधिकतम शक्ति |
· पाठ्यक्रम का संचालन करना ()ए) |
पीडब्लूएम गति नियंत्रण (1-20KHZ) |
ANALOG वॉल्टेज स्पीड पंजीकरण (V) | स्पीड पल्स सिग्नल आउटपुट |
| JYQD-V7.5E | -20-85 ℃ | DC36V | 700 डब्ल्यू | 15 ए |
साइकिल शुल्क 0-100% |
0-5 वी | √ |
| आवेदन दिशानिर्देश | |
| १। | पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर सीमा से अधिक नहीं हैं। |
| २। | 120 डिग्री पर हॉल के साथ हॉल ब्रशलेस डीसी मोटर के लिए लागू, सभी निर्माताओं का हॉल लाइन अनुक्रम संगत नहीं है, आप वास्तविक ड्राइविंग स्थिति के अनुसार हॉल लाइन अनुक्रम या मोटर तीन चरण लाइन अनुक्रम को समायोजित कर सकते हैं, ताकि सर्वश्रेष्ठ ड्राइविंग प्रभाव प्राप्त हो सके। |

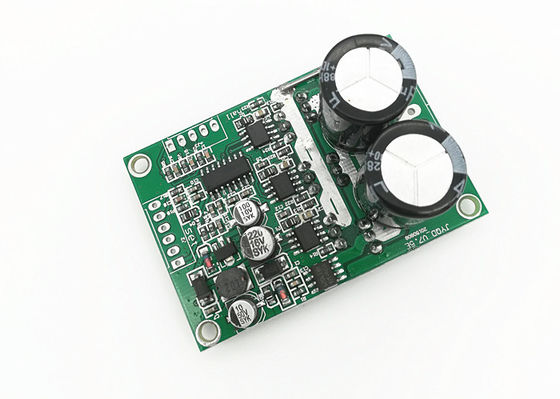

| ३। | JYQD-V7.5E हाउसिंग और हीट्सिंक के बिना ड्राइवर बोर्ड है, यह 100 वाट से नीचे की मोटर को बिना किसी हीटसिंक के चला सकता है, लेकिन सामान्य वेंटिलेशन की जरूरत है। |
| ४। | ड्राइव बोर्ड पर 5V आउटपुट पोर्ट बाहरी बिजली उपकरणों को जोड़ने के लिए मना किया गया है।यह केवल बाहरी पोटेंशियोमीटर या गति समायोजन, कम्यूटेशन और सक्षम संचालन के लिए स्विच पर लागू होता है |
