| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | पीई बैग + गत्ते का डिब्बा |
| वितरण अवधि: | 5-10 दिन |
| भुगतान विधि: | टी / टी, एल / सी, Paypal |
| आपूर्ति क्षमता: | 1000sets / दिन |

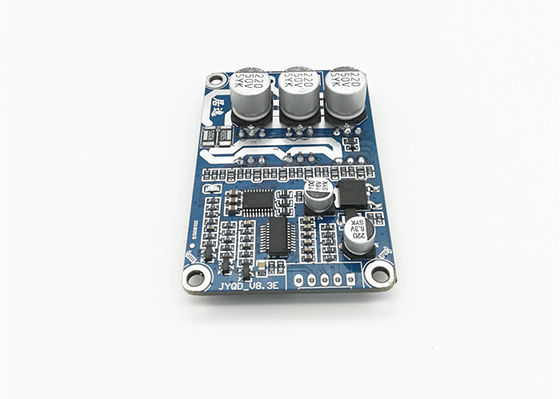

| मॉडल संख्या | JYQD-V8.3E |
| संचालन तापमान। | -20-85 ℃ |
| प्रचालन वोल्टेज | 12 वी |
| अधिकतम वर्तमान | 15 ए |
| ·PWM गति नियंत्रण | PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100% |
| OV / LV सुरक्षा | हाँ |
| हीटसिंक जोड़ें | Att 100 वाट |
| 5 वी | BLDC मोटर चालक बोर्ड आंतरिक आउटपुट वोल्टेज |
| म | मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल। |
| जेड / एफ | घूर्णन दिशा नियंत्रण बंदरगाह।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है। |
| वी.आर. | गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, जब इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100% |
| GND | ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है |
| एमए | मोटर चरण ए |
| एमबी | मोटर चरण बी |
| एम सी | मोटर चरण सी |
| GND | डीसी |
| वीसीसी | डीसी + |
| 1. पुष्टि करें कि मोटर के वोल्टेज और बिजली पैरामीटर बीएलडीसी मोटर चालक बोर्ड की सीमा से अधिक नहीं हैं। |
|
2. यह BLDC मोटर ड्राइवर बोर्ड का उपयोग 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए किया जाता है, लेकिन सीधे सभी 3-चरण ब्रशलेस सेंसर मोटर्स के लिए सूट नहीं करता है।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर नोलड काम करना बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं कर सकते।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और धारिता (समायोजन कैसे करें के लिए लगाव देखें)
|
|
3. JYQD-V8.3E सेंसर रहित BLDC मोटर ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है।यदि मोटर की शक्ति 60W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 60W से अधिक है, तो इसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा।
|
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
