उत्पाद विवरण:
|
| कार्यरत वोल्टेज: | 12 वी डीसी | कार्य करंट: | 7A |
|---|---|---|---|
| आवेदन: | 3-चरण ब्रशलेस सेंसरलेस मोटर | संचालन तापमान।: | -20-85 ℃ |
| एनालॉग वोल्टेज गति विनियमन: | 0-5V | ||
| हाई लाइट: | Bldc मोटर चालक नियंत्रक,bldc मोटर नियंत्रक 12 v,bldc नियंत्रक 12 v |
||
| 5 वी----- चालक बोर्ड आंतरिक आउटपुट वोल्टेज |
| म---- मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल। |
| जेड / एफ---- घूर्णन दिशा नियंत्रण बंदरगाह।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है। |
| वी.आर.---- गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, जब इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100% |
| GNDड्राइव बोर्ड आंतरिक नियंत्रण के लिए इस्तेमाल किया |
| एमए---- मोटर चरण ए |
| एमबी---- मोटर चरण बी |
| एम सी---- मोटर चरण सी |
| GND---- डीसी- |
| वीसीसी---- डीसी + |
| आवेदन टिप्पणी: |
| 1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट चालक मंडल की सीमा से अधिक नहीं हैं। |
|
2. यह ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सीधे नहीं।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर नोलड काम करना बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं कर सकते।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और धारिता (समायोजन कैसे करें के लिए लगाव देखें)
|

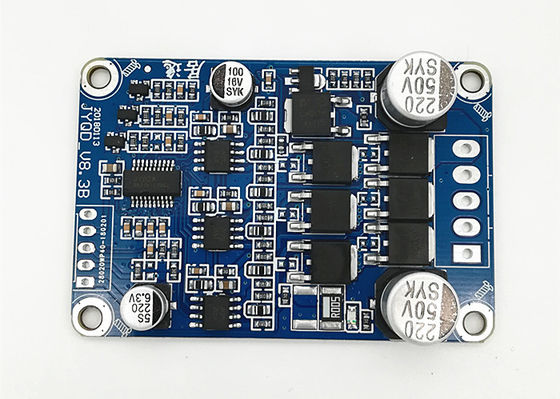

| 3. JYQD_V8.3Bdriver बोर्ड हाउसिंग और हीटसिंक के बिना नंगे बोर्ड है।यदि मोटर की शक्ति 60W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 60W से अधिक है, तो इसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा। |
|
4. कृपया ध्यान दें कि JYQD_V8.3B ड्राइवर बोर्ड में कोई एंटी-रिवर्स कनेक्शन प्रोटेक्शन नहीं है, यह पोलरिटी कनेक्शन को उलट देने पर ड्राइवर बोर्ड को स्थायी रूप से नुकसान पहुंचाएगा।
|
|
5. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट कनेक्ट बाहरी डिवाइस को प्रतिबंधित करता है।यह केवल गति नियंत्रण और उत्क्रमण के लिए बोर्ड के बाहरी पोटेंशियोमीटर और स्विच पर लागू होता है।
|
| 6. JYQD_V8.3B ड्राइवर बोर्ड पर "M" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट वर्तमान 5mA से कम है। |
