Arduino 24V ब्रशलेस डीसी मोटर ड्राइवर हॉल इफ़ेक्ट हाई एफिशिएंसी PWM स्पीड कंट्रोल

Arduino 24V ब्रशलेस डीसी मोटर ड्राइवर हॉल इफ़ेक्ट हाई एफिशिएंसी PWM स्पीड कंट्रोल

एमओक्यू: एक सेट
कीमत: negotiable
मानक पैकेजिंग: पीई बैग + गत्ते का डिब्बा
वितरण अवधि: 5-10 दिन
भुगतान विधि: टी / टी, एल / सी, Paypal
आपूर्ति क्षमता: 1000sets / दिन
विस्तृत जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
JUYI
मॉडल संख्या
JYQD-V7.3E2
कार्यरत वोल्टेज:
24vdc
कार्य करंट:
15A
PWM गति नियंत्रण:
हाँ
एनालॉग वोल्टेज गति विनियमन:
0-5V
स्पीड पल्स सिग्नल आउटपुट:
हाँ
आवेदन:
हॉल प्रभाव brushless डीसी मोटर
प्रमुखता देना:

bldc मोटर चालक

,

3 चरण मोटर चालक

उत्पाद का वर्णन

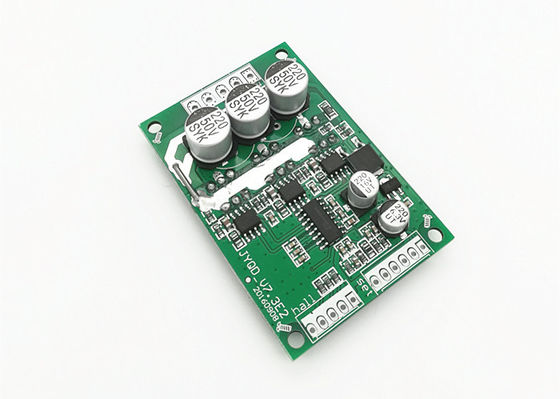

24VDC मैक्स पावर 500W Arduino कंट्रोल JYQD-V7.3E2 हॉल प्रभाव BLDC मोटर ड्राइवर बोर्ड


नमूना:JYQD-V7.3E2

ऑपरेटिंग वोल्टेज (V):24VDC

मैक्स कर्टेंट (ए):15 ए

ANALOG VOLTAGE स्पीड पंजीकरण (V):0-5 वी

स्पीड पल्स सिग्नल आउटपुट:हाँ




आवेदन दिशानिर्देश

1. कृपया पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट सीमा से अधिक नहीं हैं।

2. यह BLDC मोटर ड्राइवर हॉल प्रभाव ब्रशलेस डीसी मोटर के साथ 120 ° पर लागू होता है, सभी निर्माताओं का हॉल लाइन अनुक्रम संगत नहीं है, आप वास्तविक स्थिति के अनुसार हॉल लाइन अनुक्रम या मोटर तीन चरण लाइन अनुक्रम को समायोजित कर सकते हैं, सबसे अच्छा ड्राइविंग प्रभाव प्राप्त करते हैं।

3. JYQD-V7.3E2 हाउसिंग और हीट्सिंक के बिना ड्राइवर बोर्ड है, यह बीएलडीसी मोटर को 100 वाट से नीचे बिना किसी हीटस के ड्राइव कर सकता है, लेकिन अगर पावर 100W से अधिक हो तो सामान्य वेंटिलेशन की जरूरत है।

4. कृपया BLDC मोटर ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।
Arduino 24V ब्रशलेस डीसी मोटर ड्राइवर हॉल इफ़ेक्ट हाई एफिशिएंसी PWM स्पीड कंट्रोल 0



वायरिंग का नक्शा
Arduino 24V ब्रशलेस डीसी मोटर ड्राइवर हॉल इफ़ेक्ट हाई एफिशिएंसी PWM स्पीड कंट्रोल 1

1. नियंत्रण बंदरगाह
5V -ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर या गति समायोजन और रिवर्स ऑपरेशन के लिए स्विच
Z / F -रोटिंग दिशा नियंत्रण पोर्ट।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है।
वीआर -स्पीड कंट्रोल पोर्ट।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, जब इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100%
ईएल-योग्य पोर्ट नियंत्रण।ऑपरेशन की अनुमति देने के लिए 5 वी कनेक्ट करें या कनेक्ट न करें, जीएनडी को ऑपरेशन से मना करें।
सिग्नल- स्पीड पल्स सिग्नल आउटपुट
GND- ड्राइवर बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है

2. पावर पोर्ट
एमए ---- बीएलडीसी मोटर चरण ए
एमबी ---- बीएलडीसी मोटर चरण बी
एमसी ---- बीएलडीसी मोटर चरण सी
P- ---- पावर डीसी-
पी + ---- पावर डीसी +

3: हॉल सेंसर पोर्ट
हा --- हॉल ए
एचबी --- हॉल बी
एचसी --- हॉल सी
जीएनडी --- जीएनडी
5V --- 5V आउटपुट

Arduino 24V ब्रशलेस डीसी मोटर ड्राइवर हॉल इफ़ेक्ट हाई एफिशिएंसी PWM स्पीड कंट्रोल 2
आयामी चित्र
Arduino 24V ब्रशलेस डीसी मोटर ड्राइवर हॉल इफ़ेक्ट हाई एफिशिएंसी PWM स्पीड कंट्रोल 3


डाउनलोड JYQD-V7.3E2 उपयोगकर्ता मैनुअल
