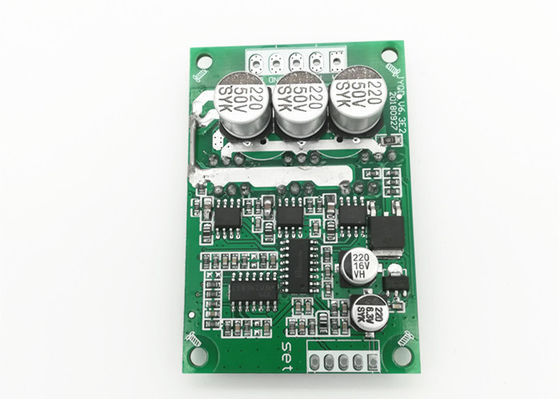

स्पीड पल्स सिग्नल आउटपुट 12-36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड कंट्रोलर

स्पीड पल्स सिग्नल आउटपुट 12-36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड कंट्रोलर
Speed Pulse Signal Output 12-36v Dc Brushless Motor Driver Board Controller
स्पीड पल्स सिग्नल आउटपुट 12-36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड कंट्रोलर स्पीड पल्स सिग्नल आउटपुट 12-36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड कंट्रोलर स्पीड पल्स सिग्नल आउटपुट 12-36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड कंट्रोलर

बड़ी छवि :  स्पीड पल्स सिग्नल आउटपुट 12-36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड कंट्रोलर

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JUYI
मॉडल संख्या: JYQD-V6.3E2
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: पीई बैग + गत्ते का डिब्बा
प्रसव के समय: 5-10 दिन
भुगतान शर्तें: टी / टी, एल / सी, Paypal
आपूर्ति की क्षमता: 1000sets / दिन

स्पीड पल्स सिग्नल आउटपुट 12-36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड कंट्रोलर

वर्णन
कार्यरत वोल्टेज: 24V कार्य करंट: 15A
गति नियंत्रण: 0-5V स्पीड पल्स सिग्नल आउटपुट: हाँ
OV / LV सुरक्षा: हाँ रंग: हरा
हाई लाइट:

12 36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड

,

डीसी ब्रशलेस मोटर ड्राइवर बोर्ड नियंत्रक

,

12 36v चालक bldc

24VDC 3-चरण BLDC मोटर PWM स्पीड ड्राइवर सेंसरलेस BLDC मोटर JYQD-V6.3E2 के लिए





मॉडल संख्या JYQD-V6.3E2
संचालन तापमान। -20-85 ℃
प्रचालन वोल्टेज 24 वी
वर्तमान परिश्रम 15 ए
· PWM गति नियंत्रण PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%
एनालॉग वोल्टेज गति विनियमन 0-5 वी
OV / LV सुरक्षा शामिल
स्पीड पल्स सिग्नल आउटपुट शामिल




आवेदन टिप्पणी:
1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट चालक मंडल की सीमा से अधिक नहीं हैं।
2. यह ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सीधे नहीं।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर नोलड काम करना बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं कर सकते।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और धारिता (समायोजन कैसे करें के लिए लगाव देखें)
3. JYQD-V6.3E2 ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है।यदि मोटर की शक्ति 60W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 100W से अधिक है, तो इसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा।
4. JYQD-V6.3E2 ड्राइवर बोर्ड पर "सिग्नल" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट वर्तमान 5mA से कम है।




स्पीड पल्स सिग्नल आउटपुट 12-36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड कंट्रोलर 0
ड्राइवर बोर्ड आरेख चालक बोर्ड चित्र आरेख के साथ



वायरिंग का नक्शा
स्पीड पल्स सिग्नल आउटपुट 12-36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड कंट्रोलर 1

5 वी ----- चालक बोर्ड आंतरिक आउटपुट वोल्टेज
संकेत ---- मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल।

1. नियंत्रण बंदरगाह
जेड / एफ---- घूर्णन दिशा नियंत्रण बंदरगाह।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है।
वी.आर.---- गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, जब इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100%
GNDड्राइव बोर्ड आंतरिक नियंत्रण के लिए इस्तेमाल किया

2. पावर पोर्ट
एमए ---- मोटर चरण ए
एमबी ---- मोटर चरण बी
एमसी ---- मोटर चरण सी
GND ---- DC-
वीसीसी ---- डीसी +

3. चालक बोर्ड में मोटर से 50 सेमी से अधिक दूरी होने पर ढाल वाले तारों का उपयोग करें, अन्यथा यह सामान्य उपयोग को प्रभावित करते हुए असामान्य ड्राइविंग का कारण बन सकता है।

4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी

5. ड्राइवर MOSFET और हीट सिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।


आयामी चित्र
स्पीड पल्स सिग्नल आउटपुट 12-36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड कंट्रोलर 2
स्पीड पल्स सिग्नल आउटपुट 12-36v डीसी ब्रशलेस मोटर ड्राइवर बोर्ड कंट्रोलर 3
डाउनलोड JYQD-V6.3E2 उपयोगकर्ता मैनुअल
