उत्पाद विवरण:
|
| कार्यरत वोल्टेज: | 24 वी डीसी | कार्य करंट: | 2A |
|---|---|---|---|
| उपयुक्त मोटर: | बिना सेंसर की मोटर | OV / LV सुरक्षा: | हाँ |
| मॉडल संख्या: | JYQD-V8.10B | PWM आवृत्ति: | 1 - 20 केएचजेड |
| हाई लाइट: | bldc मोटर चालक,3 चरण मोटर चालक |
||
|
1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट चालक मंडल की सीमा से अधिक नहीं हैं।
|
|
2. यह ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सीधे नहीं।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर नोलड काम करना बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं कर सकते।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और धारिता (समायोजन कैसे करें के लिए लगाव देखें)
|
|

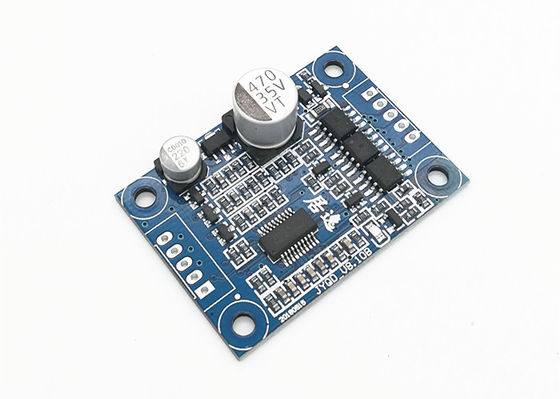

3. JYQD-V8.10B ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है।यदि मोटर की शक्ति 36W से कम है, तो उसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 36W से अधिक है, तो उसे हीटसिंक जोड़ना होगा।
|
|
4. कृपया ध्यान दें कि JYQD-V8.10B ड्राइवर बोर्ड में कोई एंटी-रिवर्स कनेक्शन सुरक्षा नहीं है, यह ध्रुवीयता कनेक्शन को उलट देने पर ड्राइवर बोर्ड को स्थायी रूप से नुकसान पहुंचाएगा।
|
|
5. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट कनेक्ट बाहरी डिवाइस को प्रतिबंधित करता है।यह केवल गति नियंत्रण और उत्क्रमण के लिए बोर्ड के बाहरी पोटेंशियोमीटर और स्विच पर लागू होता है।
|
|
6. JYQD-V8.10B ड्राइवर बोर्ड पर "M" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट वर्तमान 5mA से कम है।
|
