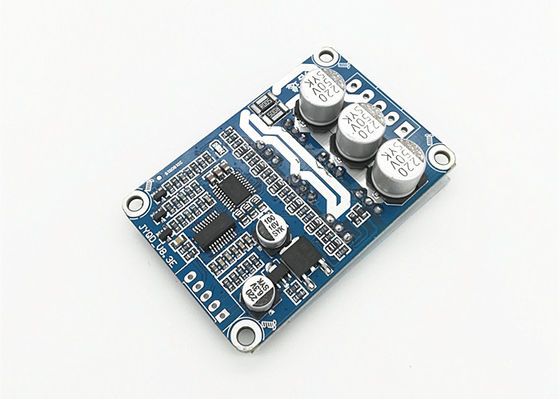

बड़ी छवि :  नॉन इंडक्टिव मोटर कंट्रोल ड्राइवर स्पीड कंट्रोल बोर्ड रिवर्सल बोर्ड

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: JUYI
मॉडल संख्या: JYQD-V8.3E
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: पीई बैग + गत्ते का डिब्बा
प्रसव के समय: 5-10 दिन
भुगतान शर्तें: टी / टी, एल / सी, Paypal
आपूर्ति की क्षमता: 1000sets / दिन

नॉन इंडक्टिव मोटर कंट्रोल ड्राइवर स्पीड कंट्रोल बोर्ड रिवर्सल बोर्ड

वर्णन
कार्यरत वोल्टेज: 12 वी डीसी कार्य करंट: 15A
आवेदन: एयर कूलिंग फैन उपयुक्त मोटर: बिना सेंसर बीएलडीसी मोटर
संचालन तापमान।: -20 - 85 ℃ हीटसिंक जोड़ें: Att 100 वाट
हाई लाइट:

brushless मोटर चालक

,

3 चरण मोटर चालक


12V डीसी JYQD-V8.3E सेंसर रहित BLDC मोटर गति चालक बोर्ड शीतलन प्रशंसक नियंत्रक के लिए


मॉडल संख्या JYQD-V8.3E
संचालन तापमान। -20-85 ℃
प्रचालन वोल्टेज 12 वी
अधिकतम वर्तमान 15 ए
·PWM गति नियंत्रण PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%
OV / LV सुरक्षा हाँ
हीटसिंक जोड़ें Att 100 वाट



नॉन इंडक्टिव मोटर कंट्रोल ड्राइवर स्पीड कंट्रोल बोर्ड रिवर्सल बोर्ड 0
वायरिंग का नक्शा
नॉन इंडक्टिव मोटर कंट्रोल ड्राइवर स्पीड कंट्रोल बोर्ड रिवर्सल बोर्ड 1
5 वी BLDC मोटर चालक बोर्ड आंतरिक आउटपुट वोल्टेज
मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल।
जेड / एफ घूर्णन दिशा नियंत्रण बंदरगाह।कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट रिवर्स दिशा है।
वी.आर. गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5 वी, इनपुट प्रतिरोध 20K ओम है, जब इनपुट पीडब्लूएम गति विनियमन, पीडब्लूएम आवृत्ति: जीएनडी से कनेक्ट करें: 1-20KHZ;कर्तव्य चक्र 0-100%
GND ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है



2. पावर पोर्ट
एमए मोटर चरण ए
एमबी मोटर चरण बी
एम सी मोटर चरण सी
GND डीसी
वीसीसी डीसी +



3. चालक बोर्ड में मोटर से 50 सेमी से अधिक दूरी होने पर ढाल वाले तारों का उपयोग करें, अन्यथा यह सामान्य उपयोग को प्रभावित करते हुए असामान्य ड्राइविंग का कारण बन सकता है।

4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी

5. BLDC मोटर ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।

आयामी चित्र
नॉन इंडक्टिव मोटर कंट्रोल ड्राइवर स्पीड कंट्रोल बोर्ड रिवर्सल बोर्ड 2

आवेदन टिप्पणी:
1. पुष्टि करें कि मोटर के वोल्टेज और बिजली पैरामीटर बीएलडीसी मोटर चालक बोर्ड की सीमा से अधिक नहीं हैं।
2. यह BLDC मोटर ड्राइवर बोर्ड का उपयोग 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए किया जाता है, लेकिन सीधे सभी 3-चरण ब्रशलेस सेंसर मोटर्स के लिए सूट नहीं करता है।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर नोलड काम करना बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं कर सकते।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और धारिता (समायोजन कैसे करें के लिए लगाव देखें)

3. JYQD-V8.3E सेंसर रहित BLDC मोटर ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है।यदि मोटर की शक्ति 60W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 60W से अधिक है, तो इसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा।

4. कृपया ध्यान दें कि JYQD-V8.3E BLDC मोटर ड्राइवर बोर्ड में कोई एंटी-रिवर्स कनेक्शन प्रोटेक्शन नहीं है, यह ड्राइवर बोर्ड को स्थायी रूप से क्षतिग्रस्त कर देगा यदि रिवर्स पोलरिटी कनेक्शन हो।

5. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट कनेक्ट बाहरी डिवाइस को प्रतिबंधित करता है।यह केवल गति नियंत्रण और उत्क्रमण के लिए बोर्ड के बाहरी पोटेंशियोमीटर और स्विच पर लागू होता है।

6. JYQD-V8.3E BLDC मोटर ड्राइवर बोर्ड पर "M" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट वर्तमान 5mA से कम है।

नॉन इंडक्टिव मोटर कंट्रोल ड्राइवर स्पीड कंट्रोल बोर्ड रिवर्सल बोर्ड 3
