उत्पाद विवरण:
|
| कार्यरत वोल्टेज: | 24vdc | कार्य करंट: | 15A |
|---|---|---|---|
| PWM गति नियंत्रण: | कर्तव्य चक्र 0-100% | स्पीड पल्स सिग्नल आउटपुट: | हाँ |
| आकार: | आयत | रंग: | नीला |
| हाई लाइट: | brushless मोटर नियंत्रक 500 w,500 w brushless मोटर नियंत्रक,12 v करने के लिए 36 v 500 w brushless डीसी मोटर नियंत्रक है |
||
| एमए ---- मोटर चरण ए |
| एमबी ---- मोटर चरण बी |
| एमसी ---- मोटर चरण सी |
| GND ---- DC- |
| वीसीसी ---- डीसी + |
| आवेदन दिशानिर्देश | |
| १। | पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर सीमा से अधिक नहीं हैं। |
| २। | 120 डिग्री पर हॉल के साथ हॉल ब्रशलेस डीसी मोटर के लिए लागू, सभी निर्माताओं का हॉल लाइन अनुक्रम संगत नहीं है, आप वास्तविक ड्राइविंग स्थिति के अनुसार हॉल लाइन अनुक्रम या मोटर तीन चरण लाइन अनुक्रम को समायोजित कर सकते हैं, ताकि सर्वश्रेष्ठ ड्राइविंग प्रभाव प्राप्त हो सके। |

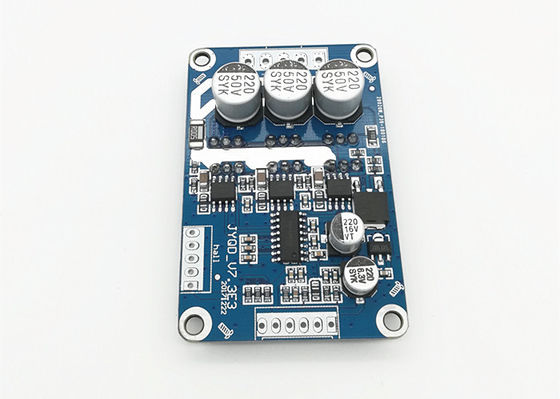

| ३। | JYQD-V7.5E हाउसिंग और हीट्सिंक के बिना ड्राइवर बोर्ड है, यह 100 वाट से नीचे की मोटर को बिना किसी हीटसिंक के चला सकता है, लेकिन सामान्य वेंटिलेशन की जरूरत है। |
| ४। | ड्राइव बोर्ड पर 5V आउटपुट पोर्ट बाहरी बिजली उपकरणों को जोड़ने के लिए मना किया गया है।यह केवल बाहरी पोटेंशियोमीटर या गति समायोजन के लिए स्विच पर लागू होता है,पीछे और सक्षम संचालन |
