उत्पाद विवरण:
|
| कार्यरत वोल्टेज: | 24V | कार्य करंट: | 15A |
|---|---|---|---|
| गति नियंत्रण: | 0-5V | स्पीड पल्स सिग्नल आउटपुट: | हाँ |
| OV / LV सुरक्षा: | हाँ | रंग: | हरा |
| हाई लाइट: | 15 ए ब्रशलेस डीसी मोटर चालक,24 वी ब्रशलेस डीसी मोटर चालक,JYQD-V6.3E2 |
||

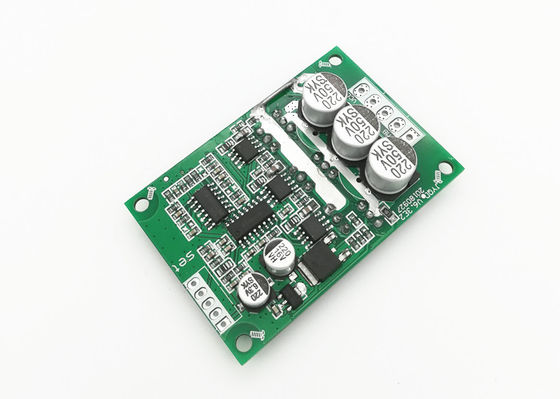

| मॉडल संख्या | JYQD-V6.3E2 |
| संचालन तापमान। | -20-85 ℃ |
| प्रचालन वोल्टेज | 24 वी |
| वर्तमान परिश्रम | 15 ए |
| · PWM गति नियंत्रण | PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100% |
| एनालॉग वोल्टेज गति विनियमन | 0-5 वी |
| OV / LV सुरक्षा | शामिल |
| स्पीड पल्स सिग्नल आउटपुट | शामिल |
| आवेदन टिप्पणी: |
| 1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट चालक मंडल की सीमा से अधिक नहीं हैं। |
| 2. यह ड्राइवर बोर्ड 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए उपयोग किया जाता है, लेकिन सभी 3-चरण ब्रशलेस सेंसरलेस मोटर के लिए सीधे नहीं।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना, उलटना शुरू करना, मोटर नोलड काम करना बहुत बड़ा है, तो गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं कर सकते।) ग्राहक समायोजित कर सकते हैं। सर्वश्रेष्ठ ड्राइविंग प्रभाव को प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और धारिता (समायोजन कैसे करें के लिए लगाव देखें) |
| 3. JYQD-V6.3E2 ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है।यदि मोटर की शक्ति 60W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 100W से अधिक है, तो इसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा। |
|
4. JYQD-V6.3E2 ड्राइवर बोर्ड पर "सिग्नल" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट वर्तमान 5mA से कम है।
|
