उत्पाद विवरण:
|
| अधिकतम प्रवाह: | 30L / एम | मैक्स हेड: | 10 मी |
|---|---|---|---|
| रेटेड वोल्टेज: | 24V | सामग्री: | एल्यूमीनियम मिश्र धातु आवास + पीपीएस |
| सेवा जीवन: | 20000 से अधिक घंटे | अनुप्रयोग: | शीतलन परिसंचरण प्रणाली |
| हाई लाइट: | मिनी 12 v डीसी brushless पानी पंप,12 v डीसी brushless पानी पंप,brushless मोटर 12 v पंप |
||

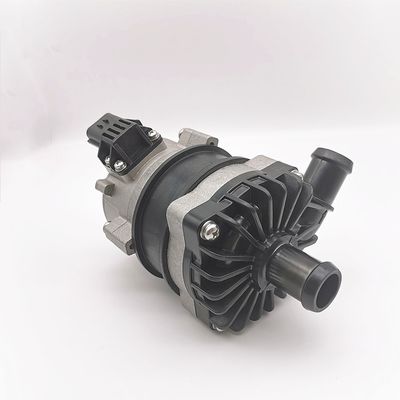

HEV या इलेक्ट्रिक कार, शीतलक पंप, सहायक पंप, चार्ज एयर कूलर पंप के लिए ऑटोमोटिव इलेक्ट्रिक वॉटर पंप
DKB80 सीरीज ऑटोमोटिव इलेक्ट्रिक वॉटर पंप
बूस्टिंग / सर्कुलेशन / वेरिएबल-फ्रीक्वेंसी / लो-नॉइज़ / शील्ड पंप / पीडब्लूएम कंट्रोल / सिग्नल फीडबैक
♣ आवेदन
एचईवी (हाइब्रिड इलेक्ट्रिकल वाहन), ईवी (इलेक्ट्रिक वाहन), गाड़ियों, जहाजों और अन्य हीटिंग सर्कुलेशन और कूलिंग सर्कुलेशन सिस्टम पर लागू करें।
♣ सुविधाएँ
♦ एकल चरण केन्द्रापसारक पंप
♦ चुंबकीय बल संचरण (ढाल पंप संरचना)
, उच्च दक्षता brushless डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबे समय से सेवा जीवन।
विस्तृत श्रृंखला ऑपरेटिंग तापमान के साथ
♦ पीडब्लूएम सिग्नल स्पीड कंट्रोलिंग (वैकल्पिक पीजी सिग्नल फीडबैक)
Constant निरंतर प्रवाह को नियंत्रित करने के साथ
♦ रिवर्स पोलरिटी प्रोटेक्शन
Protection ड्राई रनिंग सुरक्षा
। ओवर वोल्टेज, वर्तमान सुरक्षा पर
। अधिभार, तापमान संरक्षण पर
♦ ऑटोमोबाइल ग्रेड इलेक्ट्रॉनिक घटक
♣ तकनीकी विवरण (तरल के संपर्क में भाग)
पंप हेड हाउसिंग: पीपीएस + जीएफ
प्ररित करनेवाला: पीपीएस + जीएफ
ढाल गुहा: पीपीएस + जीएफ
दस्ता असर: कार्बन राल मिश्रित सामग्री + जिरकोनिया सिरेमिक वॉशर
दस्ता: खोखले स्टेनलेस स्टील शाफ्ट
रोटर: नायलॉन इंजेक्शन पैक
सील की अंगूठी: ईपीडीएम
Includ ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग इलेक्ट्रोमैग्नेट: चुंबक + नायलॉन इंजेक्शन पैक
शिकंजा और नट: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटर: ब्रश रहित मोटर
मोटर तार फ्रेम: पीपीए + जीएफ (सफेद)
पंप आवास: एल्यूमीनियम मिश्र धातु
ब्रैकेट: एसयूएस 304 स्टेनलेस स्टील
ब्रैकेट घेरा: यूएस 304 स्टेनलेस स्टील + भिगोना रबर की अंगूठी
IP67 रेटिंग के आधार पर वाटरप्रूफ (en60529)
कनेक्टर: 3 पिन या 4 पिन (पीजी सिग्नल फीडबैक के साथ)
नोजल व्यास: 22.6 मिमी (भीतरी व्यास:16 मिमी)
♣ मॉडल विनिर्देशों
DKB80-12A
DKB80-24A
♣ बढ़ते निर्देश
DKB80 श्रृंखला पंप केन्द्रापसारक पंप हैं जिन्हें पूर्व-भरा होना चाहिए,
सिस्टम की निम्नतम स्थिति में स्थापित पंप यह सुनिश्चित करने के लिए है कि प्ररित करनेवाला हमेशा तरल में डूबा हुआ है, या पंप को बिजली से पहले से भरा हुआ है।
1: पंप को ड्राई-रनिंग नहीं होना चाहिए, भले ही यह 30 सेकंड के लिए ड्राई-रनिंग कर सकता है (30 सेकंड के ड्राई-रनिंग के बाद, यह स्वचालित रूप से बंद हो जाएगा), ड्राई रनिंग शोर करेगा, शाफ्ट और शाफ्ट आस्तीन के लिए भी घर्षण बढ़ाएगा।
2: पंप इनलेट को जोड़ने वाले अनुशंसित व्यास पाइप का उपयोग करें, यदि आप एक छोटे व्यास के नली पंप इनलेट का उपयोग करते हैं, तो पंप में नकारात्मक दबाव के कारण, बाहर की हवा पाइप लाइन के माध्यम से पंप में प्रवेश करती है, यह पंप प्रदर्शन में गिरावट लाएगा , और हवा के बुलबुले पंप को भी नुकसान पहुंचाते हैं।
3: पंप इनलेट दिशा से देखे जाने के अनुसार, प्ररित करनेवाला दक्षिणावर्त घूमता है (आउटलेट पोर्ट पर तीर देखें)।
4: पंप को लंबवत या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें) जब लंबवत स्थापित किया जाता है, तो आउटलेट पोर्ट ऊपर की ओर होना चाहिए।
5: ड्राई-रनिंग से बचने के लिए (हवा प्ररित करनेवाला में फंस जाती है), पानी पंप आउटलेट पोर्ट ऊर्ध्वाधर या प्ररित करनेवाला के ऊपरी भाग में होना चाहिए।(चित्र 1 देखें)
6: हवा को आसानी से डिस्चार्ज करने के लिए कनेक्टेड पाइप को खड़ी रखा जाना चाहिए (या 20 सेमी में कोहनी नहीं), आउटलेट पाइप को 90 डिग्री से कम नहीं इस्तेमाल किया जाना चाहिए।
कोहनी (चित्र 2 देखें)।
7: बड़े अनाज अशुद्धता तरल के साथ तरल माध्यम के रूप में समुद्री जल या अन्य भारी प्रदूषण का उपयोग न करें।
♣ तापमान पैरामीटर
मध्यम तरल तापमान: -40 ℃ से + 120 ℃ (-40 ° F से + 248 ° F)
कार्य परिवेश का तापमान: -40 ℃ से + 100 ℃ (-40 ° F से + 212 ° F)
भंडारण तापमान: -40 ℃ से + 70 ℃ (-40 ° F से + 158 ° F)
(100 ℃ तक, लेकिन यह सेवा जीवन को छोटा कर देगा)
♣ प्रणाली का दबाव
-0.2 से 2.5 बार (100 ℃ (212 ° F))।
रेटेड वोल्टेज और 36 ℃ (86 ° F) परिवेश के तापमान के आधार पर सेवा जीवन 20,000 घंटे से अधिक है।
Range वोल्ट रेंज
रेटेड 12V पानी पंप, व्यावहारिक रेंज 9V - 16V
रेटेड 24V पानी पंप, व्यावहारिक रेंज 18V - 30V
यद्यपि मोटर का उपयोग वोल्टेज और तापमान की एक विस्तृत श्रृंखला में किया जा सकता है, लेकिन अत्यधिक या बहुत कम वोल्टेज और तापमान मोटर की सेवा जीवन को प्रभावित करेगा, पंप को थर्मल विकिरण परिवेश से उजागर नहीं किया जा सकता है।
मध्यम तरल: शुद्ध पानी, तरल मिश्रण (60% ग्लाइकोल के साथ पानी)
♣ विद्युत पैरामीटर
| कार्य वोल्टेज (VDC) | रेटेड पावर (W) | अधिकतम प्रवाह (एल / एच) | अधिकतम सिर (एम) | वजन (छ) |
| 9V-16V (12V) | 80 डब्ल्यू | 1800 एल / एच | 10 मी | 750 ग्राम |
| 18V-30V (24V) | 80 डब्ल्यू | 1800 एल / एच | 10 मी | 750 ग्राम |
Ector कनेक्टर मॉडल और पिंस
| 3 पिन कनेक्टर | पिन १ | पिन २ | पिन ३ | ||
| 174357-2 | + 12 वी / + 24 वी डी सी | पीडब्लूएम | GND | ||
Size तार के आकार की सिफारिश करें (3% वोल्टेज ड्रॉप पर आधारित)
| तार की मोटाई | अधिकतम तार की लंबाई | |
| १२वी | 24 वी | |
| 1.5 मिमी 1.5 | --- | 16 मी |
| 2.5 मिमी 2.5 | 6.3 मी | 25 मी |
| 3 मिमी 3 | 8 | 31 एम |
| 4 मिमी 4 | 10 मी | 40 मी |
♣ मुहब्बत करना
1. काम परिवेश तापमान: -40℃--120 है℃, स्थापना के दौरान तीन-तत्व उत्प्रेरक, गैस डिस्चार्ज पाइप सिस्टम और इंजन के करीब से बचने की कोशिश करनी चाहिए, काम के माहौल का तापमान सुनिश्चित करना चाहिए।
2. पंप की सेवा जीवन का विस्तार करने के लिए पानी के पंप की स्थापना की स्थिति को कम से कम पानी के स्तर के करीब होना चाहिए।
3. पानी के प्रतिरोध को कम करने के लिए, स्थापना में पाइपिंग में संख्या कोहनी को कम करने के लिए जितना संभव हो उतना होना चाहिए, पंप से 20 सेमी के भीतर कोई कोहनी सुनिश्चित न करें।
4. धूल भरे वातावरण से दूर पंप का उपयोग करें, सेवा जीवन को कम करने के लिए धूल हानिकारक है
5. पानी की शुद्धता पर ध्यान दें, पंप की सेवा जीवन को कम करने के लिए जाम और प्ररित करनेवाला से बचें।
Chart वक्र चार्ट
♣ समग्र आयाम
