उत्पाद विवरण:
|
| रेटेड वोल्टेज: | 48 वी | मोटर की गति: | 24000 आरपीएम |
|---|---|---|---|
| वायु प्रवाह: | 77M3 / एच | ड्राइविंग मोटर: | 3 चरण ब्रश रहित मोटर |
| सहनशीलता: | NMB | शोर: | 80dB |
| सेवा जीवन: | 10000 घंटे | हवा का दबाव: | 10.5KPa |
| हाई लाइट: | हाई आरपीएम बीएलडीसी सेंट्रीफ्यूगल फैन,ब्रशलेस डीसी कूलिंग ब्लोअर फैन,48 वी ब्रशलेस ब्लोअर फैन |
||
वैक्यूम क्लीनर, एयर प्यूरीफायर, हैंड ड्रायर, एयर बबल मशीन, बैटरी कूलिंग के लिए 48V डीसी एयर वैक्यूम ब्लोअर

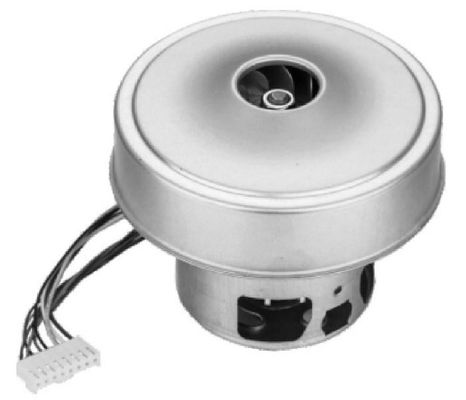

OWB1069 श्रृंखला brushless डीसी हवा वैक्यूम ब्लोअर
1: ब्रशलेस डीसी एयर ब्लोअर विशेषताएं:
1: उच्च गति, विशेष उच्च गति गेंद असर (NMB) लंबी सेवा जीवन और कम शोर की पेशकश
2: कॉम्पैक्ट दबाव डिजाइन द्वारा उच्च दबाव और airflow के उत्पादन
3: उच्च दक्षता, ब्रश मोटर ब्लोअर की तुलना में बहुत अधिक कुशल
4: उच्च विश्वसनीयता, विशेष नियंत्रक काम को अधिक विश्वसनीय बनाते हैं
5: उच्च बुद्धिमान, PWM गति विनियमन, सकारात्मक उलटा, पीजी संकेत प्रतिक्रिया, बुद्धिमान नियंत्रण
2: ब्रशलेस डीसी एयर ब्लोअर अनुप्रयोग:
1: बफर एयर कुशन
2: बुद्धिमान निकटतम
3: इलेक्ट्रिक-ड्राइव कफ-चूसने वाला
4: केंद्रीय वेंटिलेशन सिस्टम
5: शुद्ध हवा
6: हैंड ड्रायर
7: एयर बबल मशीन
8: वेंटिलेटिंग डिवाइस
3: उत्पाद पैरामीटर
| नमूना | OWB1069-48 | OWB1069-24 |
| रेटेड वोल्टेज | 48VDC | 24VDC |
| रेटेड वर्तमान (खुला) | 5.9 ए | 6.9 ए |
| वायु प्रवाह (खुला) | 77 एम३/ एच | 64 एम३/ एच |
| मोटर गति (खुली) | 24000 आरपीएम | 20000RPM |
| रेटेड वर्तमान (बंद) | 2.8 ए | 3.5A है |
| वायुदाब (बंद) | 10.5kPa | 6.5kPa |
| मोटर गति (बंद) | 28000 आरपीएम | 24000RPM |
| मोटर का खंभा | ४ | ४ |
| चरण प्रतिरोध | 1.2 ओम | 0.9 ओम |
| शोर | 80 dBA | 80 dBA |
| बॉल बियरिंग | NMB हाई-स्पीड बॉल बेयरिंग | |
| ड्राइविंग मोटर | 3 चरण brushless डीसी मोटर | |
| हॉल सेंसर कोण | 120 ° | |
| आरपीएम-पल्स | 1 हर्ट्ज = 30rpm / मिनट | |
| घुमावदार प्रकार | डेल्टा | |
| वोल्टेज का सामना करना पड़ घुमावदार | 500VDC (1 मिनट) | |
| इन्सुलेशन वर्ग | कक्षा एफ | |
| ब्लोअर का वजन | 430 ग्रा | |
| आईपी ग्रेड | IP54 | |
| प्रचालन तापमान | -20 ℃ ~ 50 ℃ | |
| सेवा जीवन (40 ℃ से कम) | 10000 घंटे | |
4: उत्पाद प्रदर्शन
OWB1069 ब्रशलेस डीसी ब्लोअर कम्यूटिंग पीरियड
OWB1069 brushless डीसी धौंकनी प्रदर्शन घटता
5: समग्र आयाम
6: वायरिंग आरेख
| पिन १ | पीला | मोटर चरण ए |
| पिन २ | नीला | मोटर चरण बी |
| पिन ३ | सफेद | मोटर चरण सी |
| पिन ४ | लाल | + 5 वी |
| पिन ५ | बैंगनी | हॉल ए |
| पिन ६ | हरा | हॉल बी |
| पिन 7 | धूसर | हॉल सी |
| पिन 8 | काली | GND |
7: ध्यान
1: अधिकतम हवा के दबाव के तहत काम न करें, अधिकतम हवा के दबाव में हवा का प्रवाह बहुत छोटा है, और इसका उपयोग करने के लिए सुरक्षित नहीं है।
2: सेवन में एक फिल्टर संलग्न करें, इससे ब्लोअर को लंबे समय तक सेवा जीवन मिलता है।
3: सही रोटेशन दिशा CCW है
4: उच्च तापमान, उच्च आर्द्रता, उच्च चुंबकीय क्षेत्र में ब्लोअर का उपयोग न करें
5: ब्लोअर के लिए उपयुक्त बिजली की आपूर्ति का उपयोग करें।
