उत्पाद विवरण:
|
| रेटेड वोल्टेज: | 24 वी डीसी | मूल्यांकन वर्तमान: | 2.8A |
|---|---|---|---|
| मोटर की गति: | 36000 आरपीएम | ड्राइविंग मोटर: | 3 चरण brushless डीसी मोटर |
| सहनशीलता: | बॉल बियरिंग | हवा का दबाव: | 6.5 कापा |
| कुल भार: | 68 ग्रा | आईपी ग्रेड: | आईपी 54 |
| सेवा जीवन: | 10000 घंटे | शोर: | 65dB |
| हाई लाइट: | 24 v डीसी ब्रशलेस ब्लोअर,डीसी ब्लोअर फैन 24 वी,24 वी डीसी ब्रशलेस ब्लोअर कूलिंग फैन |
||

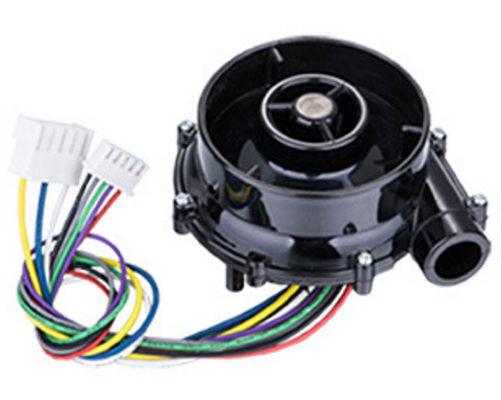

OWB7040 श्रृंखला brushless डीसी हवा धौंकनी
1: ब्रशलेस डीसी एयर ब्लोअर विशेषताएं:
1: उच्च गति, विशेष उच्च गति गेंद असर (NMB) लंबी सेवा जीवन और कम शोर की पेशकश
2: कॉम्पैक्ट दबाव डिजाइन द्वारा उच्च दबाव और airflow के उत्पादन
3: उच्च दक्षता, ब्रश मोटर ब्लोअर की तुलना में बहुत अधिक कुशल
4: उच्च विश्वसनीयता, विशेष नियंत्रक काम को अधिक विश्वसनीय बनाते हैं
5: उच्च बुद्धिमान, PWM गति विनियमन, सकारात्मक उलटा, पीजी सिग्नल प्रतिक्रिया।
2: ब्रशलेस डीसी एयर ब्लोअर अनुप्रयोग:
1: बफर एयर कुशन
2: बुद्धिमान निकटतम
3: इलेक्ट्रिक-ड्राइव कफ-चूसने वाला
4: केंद्रीय वेंटिलेशन सिस्टम
5: शुद्ध हवा
6: हैंड ड्रायर
7: एयर बबल मशीन
8: वेंटिलेटिंग डिवाइस
9: वैक्यूम क्लीनर
10: श्वास मशीन
11: बोने की मशीन
12: शीतलन उपकरण
13: वायु पंप
3: उत्पाद पैरामीटर
| नमूना | OWB7040-12 | OWB7040-24 |
| रेटेड वोल्टेज | 12VDC | 24VDC |
| रेटेड वर्तमान (खुला) | 4.4A है | 2.8 ए |
| वायु प्रवाह (खुला) | 220 एलपीएम | 280 एलपीएम |
| मोटर गति (खुली) | 33000 आरपीएम | 36000RPM |
| रेटेड वर्तमान (बंद) | २ अ | 0.9 ए |
| वायुदाब (बंद) | 5.5kPa | 6.5kPa |
| मोटर गति (बंद) | 42000 आरपीएम | 46000RPM |
| मोटर का खंभा | २ | २ |
| चरण प्रतिरोध | 0.9 ओम | 1.6 ओम |
| शोर | 65 डीबीए | 65 डीबीए |
| बॉल बियरिंग | NMB हाई-स्पीड बॉल बेयरिंग | |
| ड्राइविंग मोटर | 3 चरण brushless डीसी मोटर | |
| हॉल सेंसर कोण | 60 ° | |
| आरपीएम-पल्स | 1 हर्ट्ज = 60 आरपीएम / मिनट | |
| घुमावदार प्रकार | डेल्टा | |
| वोल्टेज का सामना करना पड़ घुमावदार | 500VDC (1 मिनट) | |
| इन्सुलेशन वर्ग | कक्षा एफ | |
| ब्लोअर का वजन | 68 ग्रा | |
| आईपी ग्रेड | IP54 | |
| प्रचालन तापमान | -20 ℃ ~ 50 ℃ | |
| सेवा जीवन (40 ℃ से कम) | 10000 घंटे | |
4: उत्पाद प्रदर्शन
OWB7040 ब्रशलेस डीसी वैक्यूम ब्लोअर कम्यूटिंग पीरियड
OWB7040 brushless डीसी धौंकनी प्रदर्शन घटता
5: समग्र आयाम
6: वायरिंग आरेख
| पिन ४ | लाल | + 5 वी |
| पिन ५ | बैंगनी | हॉल ए |
| पिन ६ | हरा | हॉल बी |
| पिन 7 | धूसर | हॉल सी |
| पिन 8 | काली | GND |
| पिन १ | पीला | मोटर चरण ए |
| पिन २ | नीला | मोटर चरण बी |
| पिन ३ | सफेद | मोटर चरण सी |
7: ध्यान
1: अधिकतम वायु दबाव के तहत काम न करें, हवा का प्रवाह अधिकतम वायु दबाव में बहुत छोटा है, और यह उपयोग करने के लिए सुरक्षित नहीं है।
2: सेवन में एक फिल्टर संलग्न करें, इससे ब्लोअर को लंबे समय तक सेवा जीवन मिलता है।
3: सही रोटेशन दिशा CCW है
4: उच्च तापमान, उच्च आर्द्रता, उच्च चुंबकीय क्षेत्र में ब्लोअर का उपयोग न करें
5: ब्लोअर के लिए उपयुक्त बिजली की आपूर्ति का उपयोग करें।
6: इस ब्लोअर के लिए उपयुक्त ड्राइवर / नियंत्रक के लिए हमसे संपर्क करें।
